1、故障类别
热电阻温度传感器温度显示偏高。
2、仪表类型
热电阻温度传感器。
3、厂家型号：
定子测温热电阻型号：RTD-3-1000
安全栅型号：P+F KCD2-RR-Ex1
4、使用工况介绍
现场电机定子温度(Pt100)连接到机柜间热电阻安全栅，安全栅输出到中控ECS700卡件，在DCS画面显示温度。
5、故障现象描述
新增电机投产前对电机温度回路进行测试，环境温度25℃，DCS显示温度30.9℃,显示值偏高。用过程校验仪在现场加25℃信号，也显示30.9℃。
6、处理前安全措施
通知控制室进行检查。
7、故障原因分析及判断思路
用过程校验仪现场加信号也是同样偏差，说明现场测温元件正常，可能原因如下：
①线路故障；
②卡件故障；
③安全栅故障。
判断思路：
①对线路接地、短路、断路进行排查，线路正常，排除线路故障；
②过程校验仪信号送入卡件通道显示正常，排除卡件通道故障；
③检查P+F安全栅，指示灯正常，接线正确，查看拨码开关在Ⅱ处与现场三线制信号不一致，是造成温度偏高的主要原因(安全栅拨码开关SI，Ⅰ处为三线制热电阻接线，Ⅱ处为二、四线制热电阻接线)。
8、故障有效处理办法
P+F安全栅拨码开关SI拨回Ⅰ后温度指示25℃，指示正常。
9、故障防范措施及改进：
更换温度安全栅时要求型号一致，拨码位置和接线都调整正确后再投用。
10、相关知识拓展：

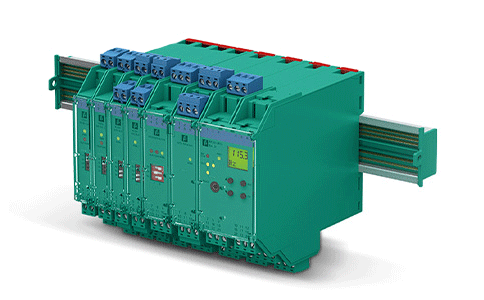

安全栅：KCD2-RR-Ex1
◆特点：单通道，安全等级ExiaⅡC，允许安装在危险区，DC24V供电，精度0.1%，电磁兼容性满足NAMUR NE21。
◆功能：将二线制/三线制/四线电阻信号(例如Pt100、Pt500、Pt1000等)从危险侧传到安全侧，处于安全区的转换器可以二线制/三线制/四线制方式接收电阻信号。转换器输出一个检测电流通过热电阻中继器传输到危险区，并在热电阻产生压降，通过热电阻中继器传回安全区，这样就可以在中继器的输出端测出当前热电阻的阻值，电阻中继器允许测量电流×(Rm+900Ω)＜10V及测量电压＜7V。
◆应用：安全栅用于危险区热电阻和安全区转换器之间的信号隔离。
11、故障处理经验谈
对于温度故障处理，一般温度传感器和过程校验仪作为信号源时，系统显示都是相同值。一般故障较多的是线路虚接现象，其次是安全栅故障或接线问题，卡件故障现象比较少。
