实现低低限连锁和高高限连锁如何选用显示控制仪

2020/5/10 19:09:32 人评论 次浏览 分类:二次仪表  文章地址://www.e-cumulus.com/tech/3035.html

低低限连锁和高高限连锁在电气和自动化控制中很常见,昌晖仪表在本文着重讲讲实现低低限连锁和高高限连锁如何选用显示控制仪的技术问题。

1、选择无源触点

用于连锁的报警触点应为无源开关量触点,便于控制连锁回路统一电压等级。显示控制仪的报警触点通常为无源触点,如果显示控制仪的报警触点定制为有源触点,使用时必须注意,不能随意替代通用显示控制仪使用。

2、显示控制仪报警触点容量及常开、常闭

①判断报警触点用于连锁时需要常开或常闭
显示控制仪端子数量有限,功能越多占用的端子数量越多,通常显示控制仪报警输出为常开(也有常开或常闭同时提供的),在需要常闭触点的回路中应使用中间继电器转换触点状态(即将显示控制仪常开报警触点作为中间继电器电源开关)。
②注意继电器触点容量
显示控制仪报警信号通过继电器输出,用户需要密切关注该显示控制仪报警触点容量是否满足连锁控制回路对电流的要求,比如昌晖YR-GNC系列显示控制仪的报警触点容量会因仪表外形尺寸大小而不同:160×80mm、96×96mm外形继电器触点容量为AC220V/2A、DC24V/2A;96×48mm、48×48mm外形继电器触点容量为AC125V/0.5A、DC24V/0.5A。如果显示控制仪报警触点容量低于连锁控制回路电流要求,需要增加触点容量大的中间继电器以满足要求。
③报警触点所带负载为感性负载需要增加中间继电器
如果连锁控制回路中所带负载为感性负载(比如电磁阀、交流接触器等),应增加中间继电器将负载和显示控制仪报警触点进行隔离,这样可以降低仪表干扰,提高系统可靠性和稳定性。
注:连锁控制回路中使用中间继电器,中间继电器的作用一般为触点容量扩容、电磁隔离、常开和常闭状态之间的转换、增加报警点的点数等。

3、不是所有显示控制仪都适用于报警连锁控制

无论低低限报警或高高限报警,显示控制仪的报警工作原理都是测量值超过报警设定值即报警输出,此时触发连锁动作。在此以轴承温度高高限报警连锁为例:某设备要求温度超过65℃时高限报警,超过85℃时高高限联锁停车,使用的温度传感器为Pt100热电阻。实际应用中假如Pt100热电阻断线或正在更换,但此时设备轴承温度正常,显示控制仪检测到测量信号超限溢出,则高限报警和高高限报警都报警输出,则设备超高温连锁停车。停车即事故,这是一个不属于超温连锁的事故!现场需要真正超温时才联锁停车!这个实际应用要求在显示控制仪上是可以实现的,那就是使用带有输入信号断线处理功能的显示控制。断线处理功能简单说就是在输入信号断线时在显示器上提示操作人员及时处理,但报警继电器不动作。

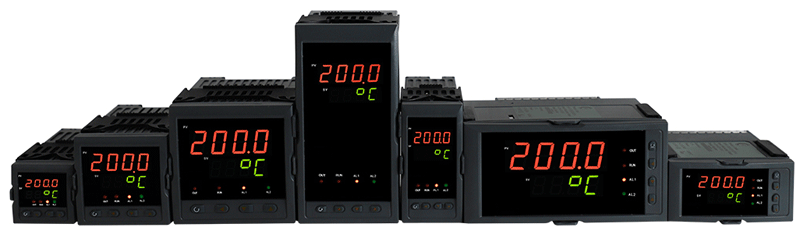

昌晖显示控制仪
昌晖仪表生产的显示控制有经济型显示控制YR-GFC系列和高性能显示控制YR-GNC系列,YR-GNC系列即带有输入信号断线处理功能,用户在仪表上可设置输入信号断线时仪表显示状态(有归零、量程最大值、历史最大值、保持不变几种显示状态)。假如遇到举例的现场工况,操作人员即可检查更换出问题的Pt100热电阻,即可避免一个不属于超温连锁的事故的发生。


所以选择显示控制仪用于低低限报警连锁或高高限报警连锁,该显示控制仪带信号断线处理功能更有利于提高系统稳定性。


4、用于连锁时需要选择几个报警输出的显示仪表

通用显示控制都是两限报警输出,即有两个报警输出,用户可将报警输出组态为高/低限报警、高高/高限报警和低低/低限报警三种模式,满足现场某些参数要求上限、下限越限报警的要求。但也有极少数重要参数既要求高限、低限越限报警,也要求高高限、低低限限越限报警用于连锁,即所谓四限报警。如像一些涉及大型设备停车连锁的报警条件,有时要求高限、低限越限信号仅用于声光报警,即所谓预报警,可由操作人员根据现场情况决定处置方式,而高高限、低低限越限时信号才进入连锁系统使设备停车。这样的要求以往需要多台报警显示仪才能完成。现在用昌晖四限报警的显示控制仪一台就可以完成这一功能。
