安全继电器在水泥生产线安全控制中的应用

2020/4/25 2:46:15 人评论 次浏览 分类:过程控制  文章地址://www.e-cumulus.com/tech/3011.html

昌晖仪表结合工程案例介绍安全继电器在水泥项目安全控制中的应用,简单介绍安全继电器接线及安全继电器用法,供大家参考。

安全继电器并不是“没有故障的继电器”,而是发生故障时做出有规则的动作,它具有强制导向接点结构,万一发生接点熔结现象时也能确保安全,这一点同一般继电器完全不同。


安全继电器常见于电气设备控制系统中,尤其是国外的进口设备中最为常见。特别是在设备突然故障时,在故障未消除或者故障未确认前,设备是无法正常运转的。以此防止设备故障后突然运行给人身或设备带来危险。

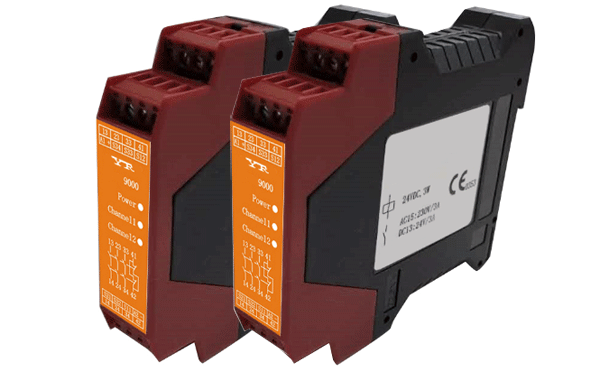

昌晖安全继电器
国内水泥厂中低压进线柜一般不在电气室外设急停,如果发生严重问题,需要大面积断电,需跑到电气室将进线柜断路器进行紧急分闸。由于很多事故都是短时间内造成的,往往从现场到电气室的时间之内就已经造成很严重的后果。在意大利水泥SUEZ公司5000t/d水泥生产线技改项目中,业主要求在中控室和现场几个关键的地方设置急停按钮,当发生事故时可以在第一时间切断控制电源,防止事故蔓延,在这个实现的过程中,安全继电器的使用起了很大的作用。


下面以该项目中用到的安全继电器为例,说明其用法。

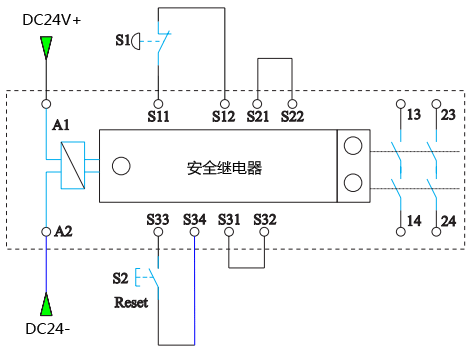

图1为安全继电器部分基础接线图。施工方采用的是单通道急停按钮接线,带可监控的手动复位电路。A1+和A2-端子接DC24V电源,S11和S12之间为急停回路,正常状态下应该为闭路,S21和S22端子以及S31和S32端子直接用短接线短接,S33和S34之间为复位回路,上面接一个按钮S2用来对故障进行确认,13、14以及23、24端子为安全继电器的输出。当安全继电器正常工作时,13、14以及23、24端子接通,如果按下S1按钮就会将其断开,要想使安全继电器再次工作,需按下S2按钮进行复位。

安全继电器部分接线图
图1 安全继电器部分接线图


在意大利水泥SUEZ公司5000t/d水泥生产线技改项目中,业主要求在中控室设置一个集中急停按钮箱,对改造部分生产线几个MCC进行急停操作,
同时要求在煤磨气力输送泵等几个关键位置设置急停按钮,达到和中控室同样的效果。施工方将安全继电器输入部分进行了中继扩展,如图2所示。

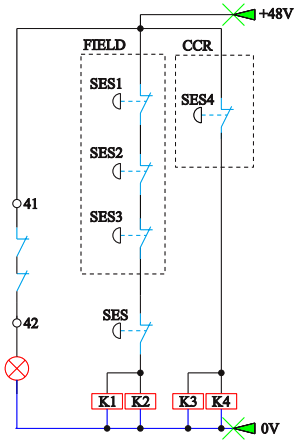

安全继电器的扩展输入
图2 安全继电器的扩展输入


由图2可见,K1~K4为4个中间继电器,41、42端子为安全继电器的辅助触点,SES为带自锁的急停按钮,其中SES安装于电气室,SES4安装于中控室,SES1~3安装于现场3个关键位置,用一个LED指示灯指示安全继电器的工作状态。K1~K4的常开辅助点接到安全继电器S11和S12之间。增加输入后的安全继电器接线图如图3所示。

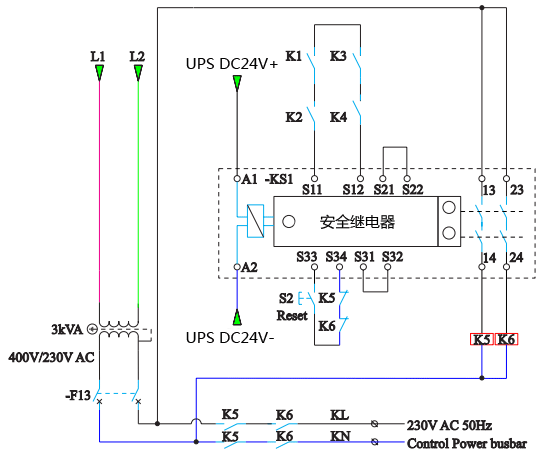

改后安全继电器接线图
图3 改后安全继电器接线图


当安全继电器正常工作时,K5、K6继电器线圈得电,此时通过控制变压器转换后的220V控制电压到达下面的开关柜。当发生危险后无论在上面所加急停按钮的任何位置,只要按下急停按钮,控制回路就被切断,设备就能马上停车。而要进行下一次启动,必须当故障排除完成后到电气室按下相应的复位按钮。这样就保证了在发生重大事故时,第一时间将设备大面积停止。


该项目设计的线路有以下两个功能:

①防短路功能
安全线路采用双回路控制,即使有一条线路发生短路,依然能防止设备在不满足要求的状态下运行。
②防粘连功能
安全继电器与普通继电器不同,普通继电器在长时间电弧的作用下有可能发生触点的粘连,而安全继电器由于其特殊的结构,能保证在回路不满足条件的情况下触点强制断开。

国内对于安全继电器的使用多在机床等生产线上,但是通过此国外项目发现其应用到水泥生产线上也是大有裨益的。随着国家对安全控制的重视程度的提高和以人为本理念的深入人心,希望安全控制能得到更加广泛的应用。

作者:韩喜俊
