为什么4-20mA信号加保险管?依据哪个规范要求

2020/4/6 1:01:43 人评论 次浏览 分类:调试维修  文章地址://www.e-cumulus.com/tech/2978.html

在某论坛看到网友说到有些工厂给4-20mA电流信号加保险管及4-20mA电流信号保险管选择的话题,引起大家热议。昌晖仪表在这里和大家讨论一下,你们做的项目是否给4-20mA信号加保险管?

1、4-20mA不加保险管的理由

①电压信号一般都加上了保险管,感觉电流信号加上保险是画蛇添足。
②4-20mA信号不串保险管也可以正常使用,好几年都没问题。
③4-20mA信号加保险管的,倒是问题不少,特别是前期调试阶段,会频繁出现憋保险的情况。
④如果4-20mA信号加保险管,电流信号是4到20mA的,串个0.5A或者1A的保险有意义吗,100mA的会稍微好一些。
⑤大多数系统都不需要AI回路加保险丝吧?!可能我接触的项目少,反正没见过AI回路加保险丝的。
⑥现场侧有安全栅,我们就是有钱,不用保险用安全栅。

2、4-20mA信号加保险管的理由

①现场测应该是隔爆的。
②不加安全栅的加个保险管吧。
③可能有规范要求4-20mA信号加保险管,某中石油油田系统图纸在AI、AO、DI信号中都加入了带有保险管的保险端子,仅仅DO输出(继电器)没加。且AI、AO还有浪涌,隔离等措施,这还是中石油的项目,见下图

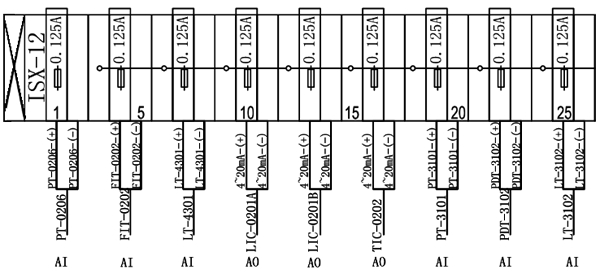

某中石油油田系统图纸在AI、AO、DI信号都加了保险管
图1 某中石油油田系统图纸在AI、AO、DI信号都加了保险管

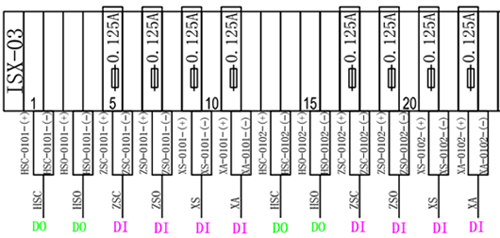

某中石油油田系统图纸仅DO信号没加保险管
图2 某中石油油田系统图纸仅DO信号没加保险管
④模拟量输入4-20mA信号建议增加带保险的接线端子,主要是防止外部串如高压,而且通道间不隔离、一但高压损坏,可能整个模拟量板卡报废,模拟量AI板卡贵,端子便宜!

昌晖仪表小编查阅了一些规范,暂未找到“4-20mA信号加保险管”的设计规范。你们所在工厂在4-20mA信号加保险管吗?这样的要求来自什么规范或技术要求,期待你的权威解读,欢迎分享在评论区,供大家参考学习。
