结合具体工程应用,我10天学会PLC编程

2020/3/30 0:05:58 人评论 次浏览 分类:PLC应用  文章地址://www.e-cumulus.com/tech/2967.html

简单说说我是如何利用10天的时间学习PLC的!

首先,是工程逼着我学习!


工程已经签约。工程中需要电力监控,还需要有实时控制,用原先的工控机方案,在EMC电磁骚扰方面远远不能满足要求,逼的我们只能采用高可靠性的PLC测控方案。


我们选择了ABB的PLC,是法国ABB生产的。ABB中国上海公司的一位同事把PLC本体、外部功能模块、编程软件和编程电缆都发给我,并且把样本也带给我,我发现此样本一点用也没有。于是,这位同事把此PLC的英文版操作手册发给我,我就一边翻看操作说明书,一边熟悉PLC。


熟悉PLC的梯形图大概只用了个把小时,接着进入实际编程,却发现梯形图存在许多问题。查了其它书籍,于是又换成模块化的编程语言。


接着就是熟悉模块。包括延时模块、开关量组态16位数据模块、MODBUS通信模块等等几十个模块。熟悉模块大约用了2天。

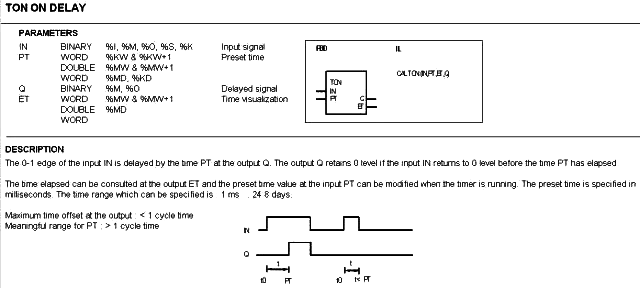

举个例子,下图是延时模块TON的说明:

abb PLC的延时模块TON功能说明
其实就是延时动作的常开继电器,从时序图中可以看出。


再往下当然就是PLC编程了。


有人说,熟悉C语言就能熟悉PLC,这是不对的。PLC编程与其说是编程,还不如说是外部逻辑关系的组态和测控管理,以及数据通信的具体实现。我们必须非常了解受控对象的工作原理,编程才能得心应手。


PLC编程花了几天的时间。我在办公桌上把PLC连接起来,用各种传感器和继电器构建了模拟系统,边测试边修改程序,事实上就是熟悉PLC的编程方法。很快,就发现了PLC很深层次的控制要点,几个不公开的设定诀窍。我发邮件给法国人,这些法国人非常不负责任,把浪漫的生活态度也带到工作中,给我的技术服务十分有限。


最后,程序在第九天完成。第十二天到车间做了统调测试,结果基本满意。第十五天,开关柜连同安装好的PLC出厂。一个月后,电动机控制中心的开关柜安装完毕,PLC系统的调试开始。售后服务告诉我,PLC系统和电力监控系统的调试不是很费力,基本上安装完就能运行。


这一切的背后,其实就是我在办公桌上搭建的模型系统的功劳。


大约两个月后,由于我们继续做了许多PLC的测控工程,陆续发现了若干问题,我把此工程的PLC程序做了更新维护。再往后,PLC就进入了稳定运行状态。


什么意思呢?一定要结合具体工程来学习,做到事半而功倍。如果只是看书,手边没有任何PLC实体,这种学习注定是学不会的。

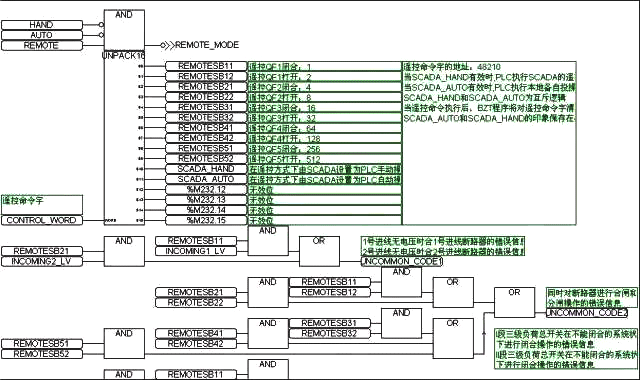

给大家看看程序中的遥控命令字产生程序段,如下:

PLC程序段

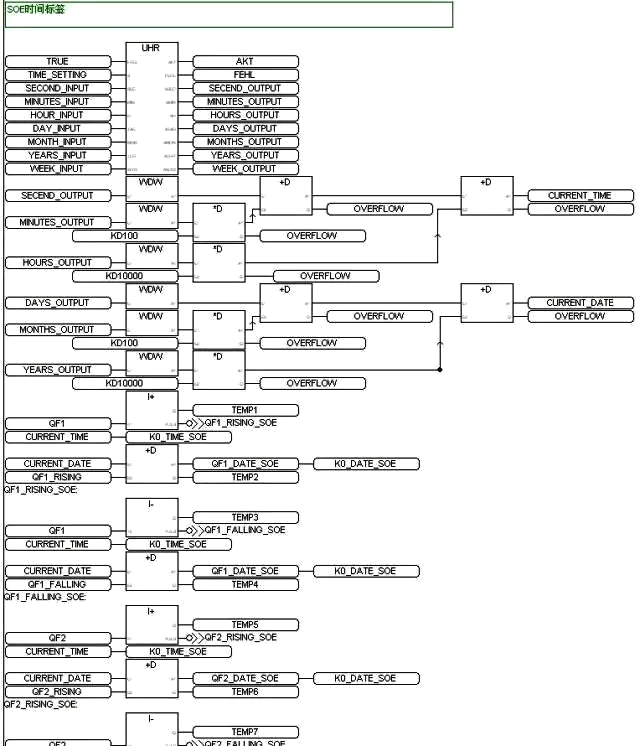

数据通信的时间标签处理程序:

数据通信的时间标签处理PLC程序
MODBUS通信循环管理程序:

MODBUS通信循环管理程序

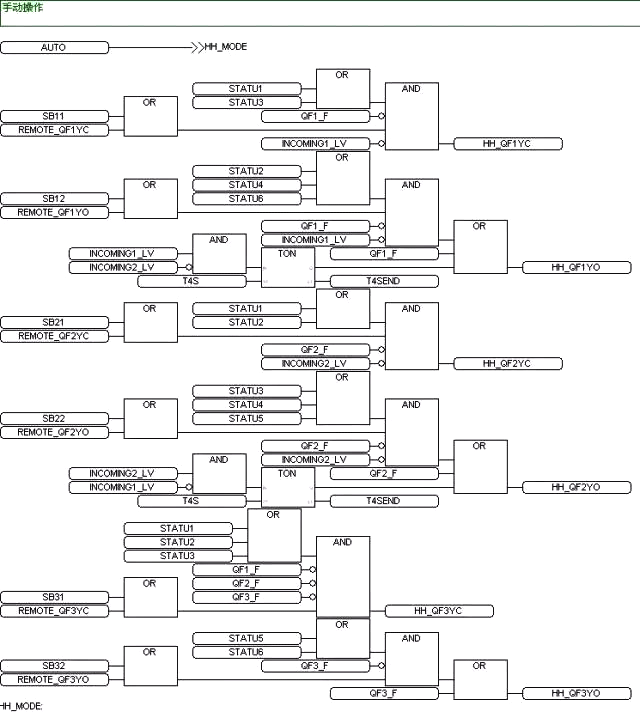

手动备自投操作程序段:

手动备自投操作程序段
这是北京地铁工程PLC程序段,用于系统失压故障后母联开关投入和前加速操作。


有点意思吧。


显见,若脱离工程学习PLC的书本知识,会把人学得晕头转向。但结合工程来学习,不但速度快,而且很快就能成为专家。


另外,学习PLC的教材最好采用原版的操作手册。这里所指的原版手册,指的是PLC生产厂家编写的操作手册。例如西门子原版英文S7-400操作手册,我们可以从中看到很多技术诀窍和特殊功能。
作者:张白帆
