铠装热电偶和装配式热电偶的比较
1、关于400℃

工业过程中用来检测温度的温度传感器,多数采用热电偶和热电阻。通常温度低于400℃时,选用热电阻;温度高与400℃时,选用热电偶。这是什么原因?铂电阻测温精度远远高于热电偶,在低温区温度测量时铂电阻是首选。在铂电阻生产过程中,产品的最高使用温度是由Pt100元件性能决定的,400℃最为铂电阻和热电偶选用的临界点,是从兼顾温度和长期使用寿命方面考虑的,这方面的知识建议阅读《选对铂电阻元件,提高铂电阻质量和使用寿命

2、热电偶原理

热电偶是利用两种成分不同的导体连接在一起,由于热端和冷端存在温度差,在回路中产生热电势,这种效应即为热电效应,热电偶就是利用这个原理来测量温度的。

3、铠装热电偶的结构

热电偶的结构型式分为普通装配式和铠装式,当前大量使用的是铠装热电偶。铠装热电偶是将热电偶丝、绝缘材料(一般为高纯氧化镁粉)和金属管三者组合并拉伸而成的压着式结构;而装配式热电偶是热偶丝串在瓷珠中,装在空心金属管中。

4、铠装热电偶与装配式热电偶比较

与装配式热电偶相比,铠装热电偶有如下特点,故而得到广泛的使用,现在,在许多场合取代了装配式热电偶。
铠装热电偶的主要特点是:
①外径可以做的很小(最小为φ0.25mm),因此热响应时间小,反应速度快。
②具有良好的机械性能,可耐较强烈的振动和冲击。
③具有较大挠曲性能,弯曲半径为直径的2-5倍,适用于结构复杂的装置和场合。
④热电偶丝被绝缘材料及金属铠套的覆盖不易受介质的侵蚀,因而具有较长的使用寿命。
⑤可以作为感温元件装入普通热电偶保护管或温度计套管中使用。
同样,铠装热电阻也有上述特点,许多地方取代了普通装配式热电阻。
铠装热电偶
铠装热电偶材料的应用参数

1、铠装热电偶,其外径的粗细与其可使用温度有关,见表1。

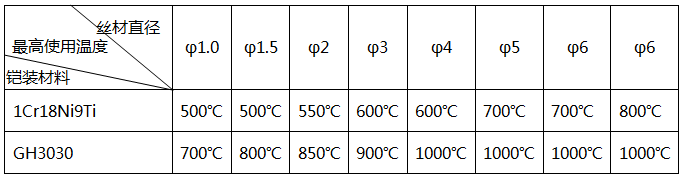

表1 铠装热电偶材料的直径与使用温度
铠装热电偶材料的直径与使用温度
用户在选用铠装热电偶直径时,其应用场合的温度亦是考虑因素之一。


2、铠装热电偶测量端(热端)结构型式:

①接壳式:测量端与铠套外套接触(见图1),热响应时间小,但易引入干扰。
接壳式铠装热电偶
②绝缘式:测量端与铠套外套绝缘(见图2),热响应时间大,但不易引入干扰。
绝缘式热电偶


3、铠装热电偶材料直径与电阻值

这是一个昌晖仪表检验铠装热电偶的指标,见表2。

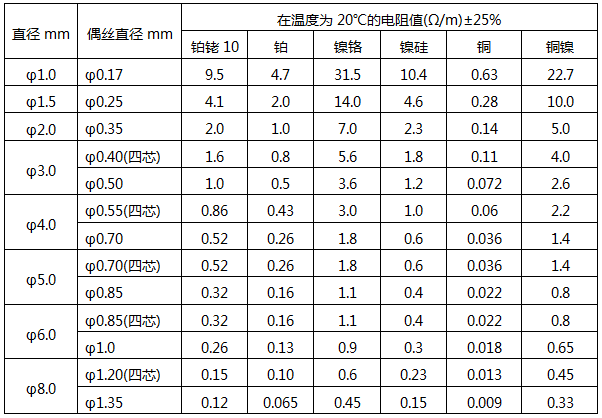

表2 铠装热电偶材料直径与电阻值
铠装热电偶材料直径与电阻值
