电力功率调整器控制负载的方式

2020/2/28 0:08:34 人评论 次浏览 分类:二次仪表  文章地址://www.e-cumulus.com/tech/2933.html

本文以图文形式介绍电力调整器的三种控制方法,并对比分析不同电力调整器控制方法的特点和不足,对大家正确选用电力调整器及温控器控制输出方式有帮助。

电力调整器在冶炼、加热、灯光调整、烤箱、注塑机等领域,有着非常广泛的运用。使用电力调整器可以快速高效的调整功率大小。

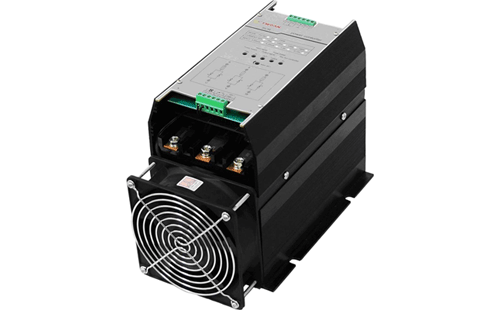

电力调整器
从目前的实现技术手段上看,电力功率调整器控制负载有两种不同的方式,移相控制方式和过零控制方式。移相控制方式通过改变导通角控制负载功率。过零控制方式在电源的过零点处进行通断控制,通过改变占空比控制负载的功率。

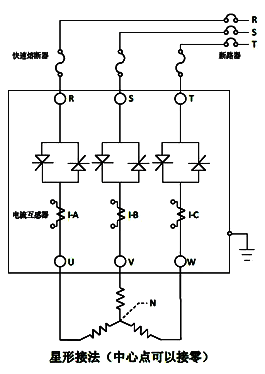

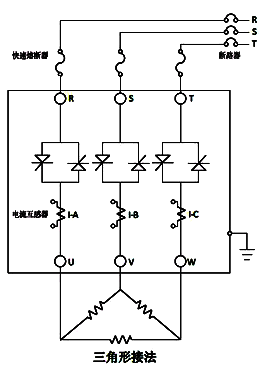

负载的星形接法                      负载的三角形接法
1、移相控制方式

移相控制方式是改变晶闸管导通角的方法。与过零控制相比,是连续的控制,可控制变压器的一次侧。同时可根据负载特性选择反馈方式,单其输出波形的畸变会对电网造成干扰,可能影响某些电阻设备的正常运行。
移相控制方式
输出状态:输出稳定性好,电流表不存在抖动

适用范围:电炉,红外线烤箱,温度变化快速灵敏设备

2、定周期过零控制方式(PWM过零)

定周期过零控制方式是在一个固定周期内,通过调整通断的占空比来控制负载的平均功率。由于在电源过零点进行通断,以全波为单位,无半波成分,因此不会产生高频干扰,可达最高功率因素,故非常省电。
定周期过零控制方式(PWM过零)

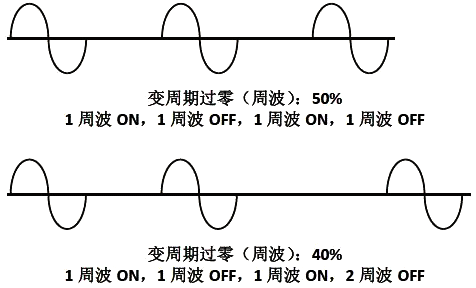

3、变周期过零控制方式(CYCLE周波过零)

变周期过零控制方式也是在电源的过零点进行通断控制。与PWM方式相比,没有固定的控制周期,而是尽可能缩短控制周期,并在控制周期内根据输出百分比均匀分别周波。同样以全波为单位,无半波成分,可达最高功率因素,同样也省电。不产生谐波干扰,单输出时电流表有抖动状态。
变周期过零控制方式(CYCLE周波过零)
输出状态:分配式周波控制,电流表抖动,无谐波干扰

适用范围:电炉、工业烤箱、温度控制设备

与电力调整器配套的核心仪表是温控器,温控器的控制效果是温度控制过程能否满足工况要求的关键,到温控器产品页面深入了解这种产品你会收获更多(点击图片)
