如何设置人机界面画面切换功能

2019/12/27 0:36:23 人评论 次浏览 分类:PLC应用  文章地址://www.e-cumulus.com/tech/2851.html

人机界面是工控领域常见的器件,是操作人员与设备之间交互的桥梁。操作人员通过触摸屏控制、监视设备。对设备来说,通过触摸屏的使用极大的减少了人机交互按钮、指示灯等的使用。既节省了操作台的空间、又美化了设备。

人机界面在设备具有较多的控制按钮、指示灯等功能选项时。可以在人机界面设置多个页面显示,依照功能单元等区分,将一页放置不下的器件放置到不同的页面。在需要的时候,通过页面切换按钮切换画面。这里昌晖仪表就给大家介绍如何设置人机界面画面切换功能。

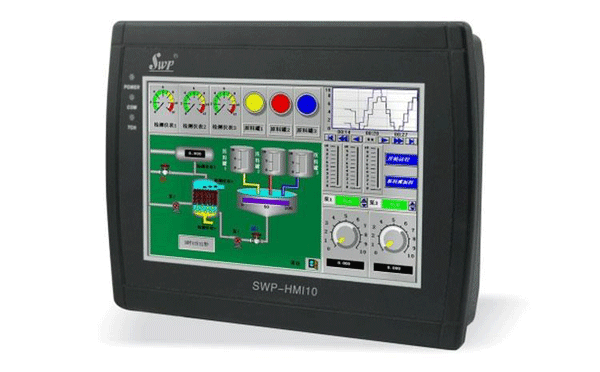

昌晖SWP-HMI人机界面

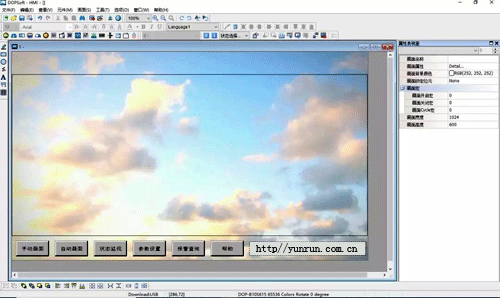

人机界面编程环境为台达DOPSoft软件,如下为前期建立的工程背景。

 DOPSoft软件界面
1、在菜单栏,点击“画面”弹出如下所示的快捷菜单,并点击“新画面”;

 人机界面画面切换功能设置

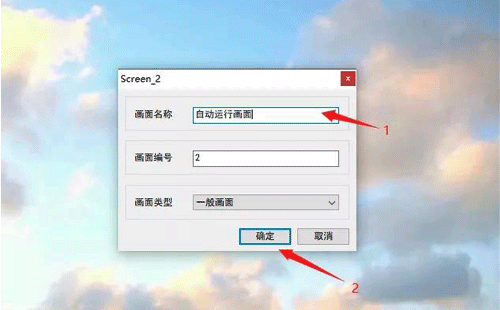

2、弹出如下所示的对话框,画面名称输入“自动运行画面”,画面类型选择“一般画面”,点击“确定”按钮。完成画面的新建;

新建人机界面画面切换功能画面

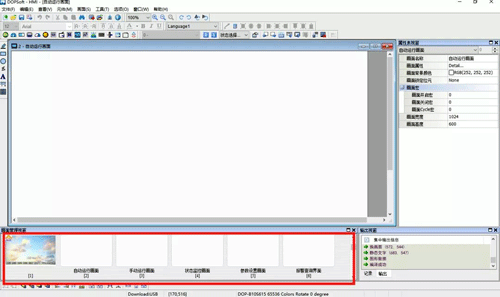

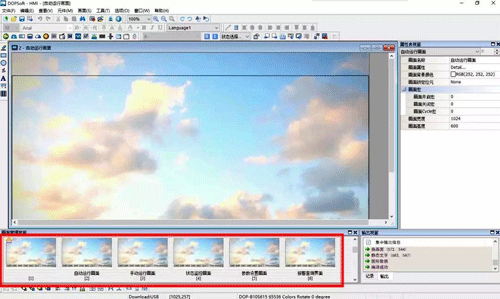

3、使用同样的方法,建立“手动运行画面”、“状态监视画面”、“参数设置画面”、“报警查询界面”、“帮助画面”。画面建立后如下图所示。

建立多个人机界面画面切换功能画面

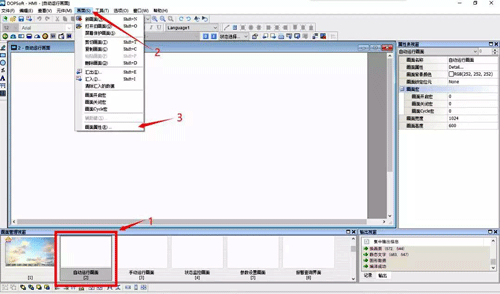

4、在画面导航器上选择需要配置的画面“自动运行画面”,然后在菜单栏点击“画面”-“画面属性”。

设置人机界面画面切换功能画面自动运行

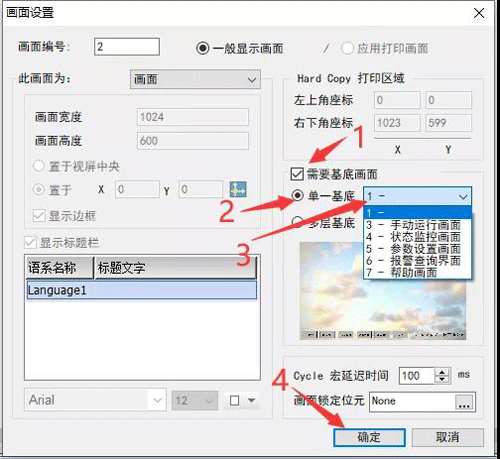

5、弹出页面设置对话框;并在页面设置对话框复选“需要基底画面”-“单一基底”-“1-”-“确定”。完成显示页面的背景画面的设置。

人机界面画面切换功能背景画面设置
6、以相同的方式,对其他页面设置背景画面。设置完成后如下图所示。

完成所有人机界面画面切换功能背景画面设置

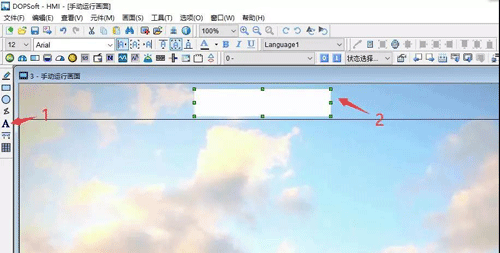

7、选择“手动运行页面”,点击界面左侧文本工具,然后在画面拖动鼠标,创建文本框。

人机界面画面文本框设置

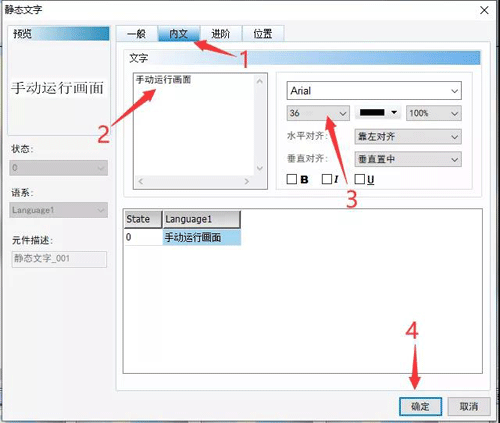

8、鼠标双击创建的文本框,在弹出的对话框中,选择“内文”-文字输入框中输入“手动运行画面”,设置文字大小为36,点击“确定”。
使用相同的方式对其他页面创建显示页名。
设置人机界面画面切文字

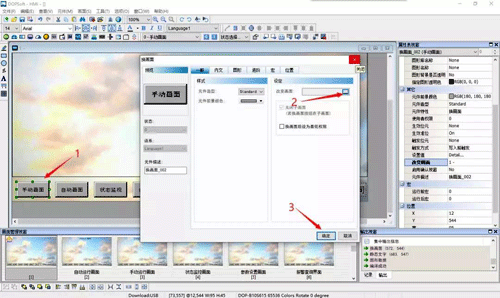

9、在背景画面中,双击“手动画面”按钮,在弹出的对话框中,选择“一般”-“设定”。
设置人机界面画面切换功能

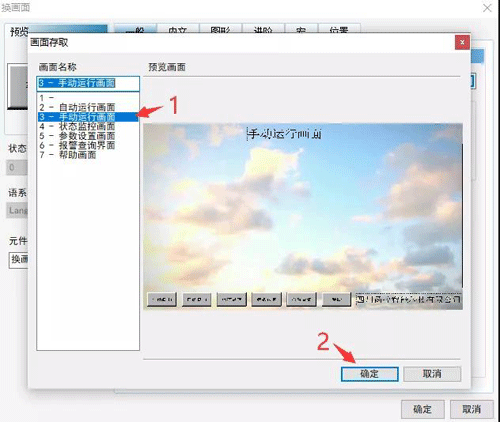

10、在弹出的对话框的画面名称区域,选择“手动运行画面”-“确定”。完成页面切换功能的创建。使用相同的方式创建其他几个按钮的功能。

设置人机界面画面切换按钮

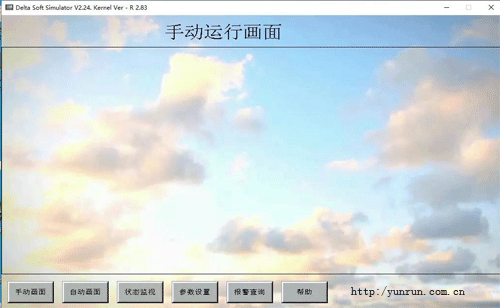

11、创建完成后,点击工具栏中的仿真按钮,显示仿真画面如下,通过点击画面中的各个按钮,画面在各个页面切换。

人机界面画面切换功能仿真

以上操作步骤和方法即可实现人机界面页面的切换,还是比较简单的吧,你会了吗?
