一张图弄懂505调速器控制汽轮机转速的基本原理

2019/12/10 0:00:30 人评论 次浏览 分类:调试维修  文章地址://www.e-cumulus.com/tech/2831.html

WOODWARD 505调速器的控制原理和其他调节器一样,都是采用PID算法控制,本文通过通俗易懂的方式让每个汽轮机操作员了解505调速器控制汽轮机转速的基本原理。

结合下图,其实让505调速器控制汽轮转速只要一个转速信号输入,一个控制信号输出就可以,实际运用中那么多的接线都是保护或者其他辅助功能,所以昌晖仪表先介绍WOODWARD 505调速器最基本最核心的东西。

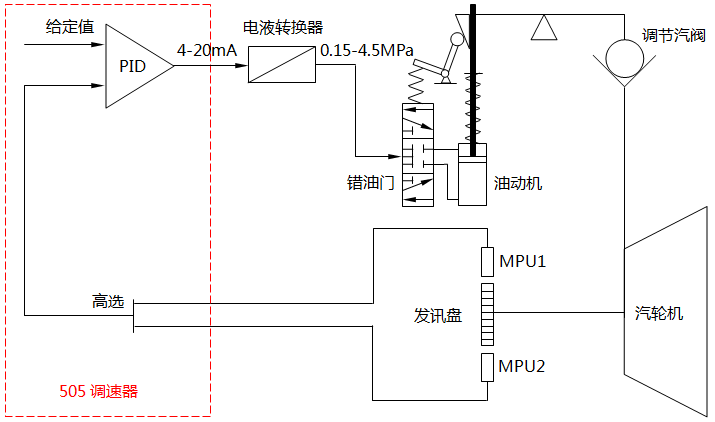

 汽轮机转速控制的基本流程

汽轮机转速控制的基本流程

每一位汽轮机操作人员都清楚:改变汽轮机进气量就可以改变汽轮机转速,其实505调速器控制汽轮机转速也是通过改变汽轮机进气量完成,基本流程如下:
1、在505调速器设定一个给定值(预期的转速值)
2、505调速器将接收到的一路或两路转速信号取较高值
3、505调速器根据上述两个值进行PID计算,算出电流增量
4、再在原输出电流上叠加上电流增量就是新的输出电流
5、505调速器输出电流转换成油压信号
6、油压转换成油动机的位移量
7、油动机控制调节阀改变进汽量
8、汽轮机转速改变
如此循环来消除实际转速实际值与给定值之间的差值。

修改给定值影响第一步,修改方式有:ADJ增减,外部触点增减,直接输入数值,电流遥控,串级控制修改比例积分增益影响第三步。实际上在流程4和5之间还有一个电流信号低选比较过程,因是最基本的原理,在此略过。
