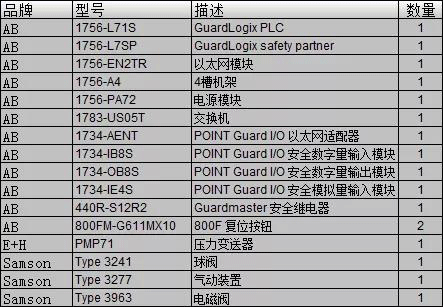

例如一套低操作要求模式下符合IEC-61511标准的SIL2等级系统设计：当检测到装置压力过大时，气源电磁阀掉电，使球阀关闭，置于安全模式。物料清单如下。
SIL2等级系统硬件接线
硬件接线图如下，压力变送器接进1734-IE4S安全模拟量模块，安全和故障复位接进1734-IB8S安全数字量输入模块，安全继电器接进1734-OB8S安全数字量输出模块，然后连接现场电磁阀。
SIL2等级系统软件配置
软件：Rslogix V20

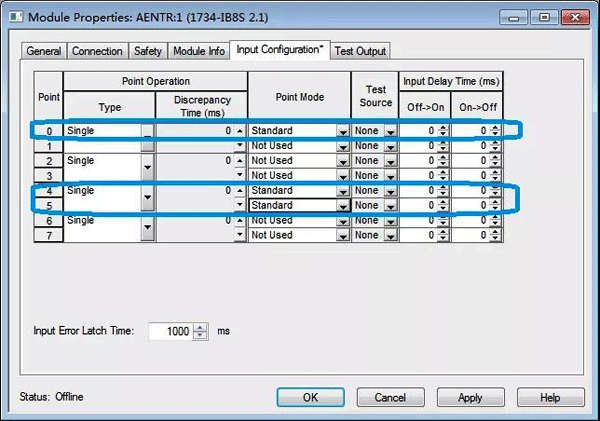

如硬件接线图所示，此IO卡件用到了0,4,5通道，按照如下图配置1734-IB8S安全数字量输入模块。0,4,5通道配置为Single standard模式，其余通道配置成Not used模式。

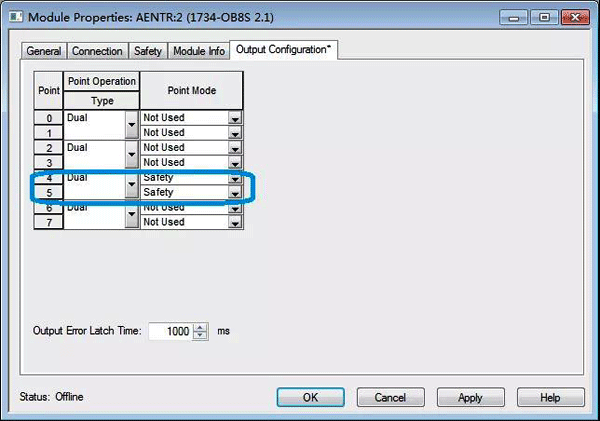

如硬件接线图所示，此IO卡件用到了4,5通道，按照如下图配置1734-OB8S安全数字量输出模块。4,5通道配置为Dual safety模式，其余通道配置成Not used模式。

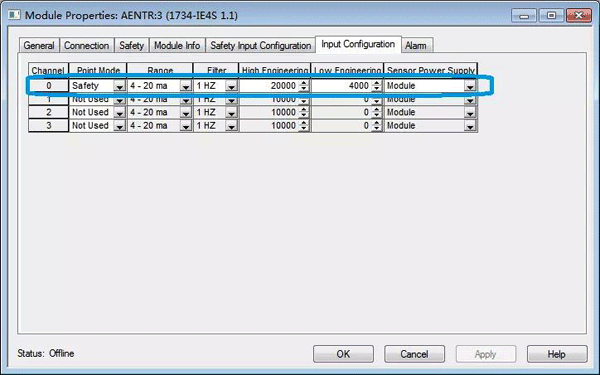

如硬件接线图所示，此IO卡件用到了0通道，按照如下图配置1734-IE4S安全模拟量输入模块。0通道配置为Single safety模式，其余通道配置成Not used模式。
SIL等级计算
根据IEC-61511标准，计算系统的PFD值，来判定是否满足SIL2等级。公式如下：
PFD(系统)=PFD(输入)+PFD(逻辑)+PFD(输出)

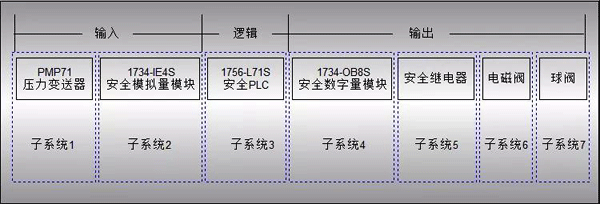

或者PFD(系统)=PFD(子系统1)+PFD(子系统2)+PFD(子系统3)+PFD(子系统4)+PFD(子系统5)+PFD(子系统6)+PFD(子系统7)

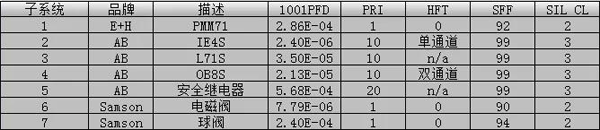

分别在E+H，AB，Samson官网查询产品手册和安全数据，汇总到如下表格。所以我们计算出：
PFD(系统)=PFD(子系统1)+PFD(子系统2)+PFD(子系统3)+PFD(子系统4)+PFD(子系统5)+PFD(子系统6)+PFD(子系统7)
=2.86E-04 + 2.40E-06 + 3.50E-05 + 2.13E-05 + 5.68E-04 + 7.79E-06 + 2.40E-04
=1.16E-03
达到了IEC-61511 SIL2标准。

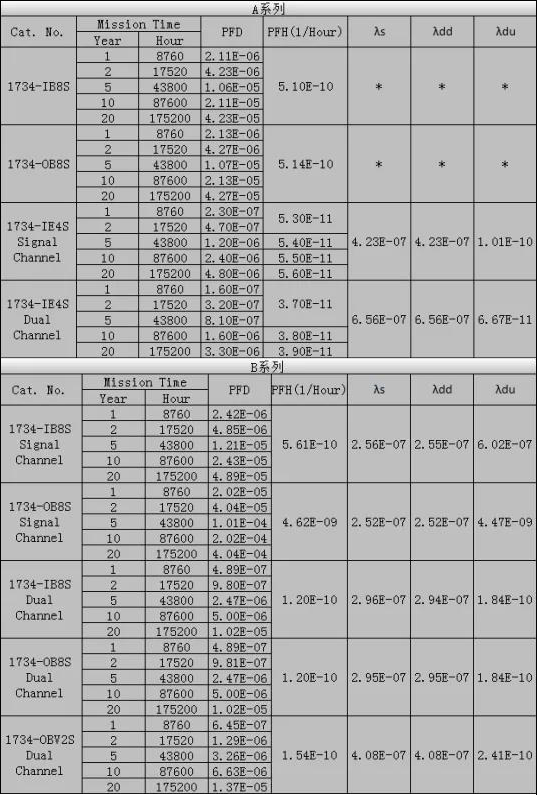

另外整理了1734系列安全数据，大家感兴趣的话可以验算以下PFD值是否和上面的数据一致。

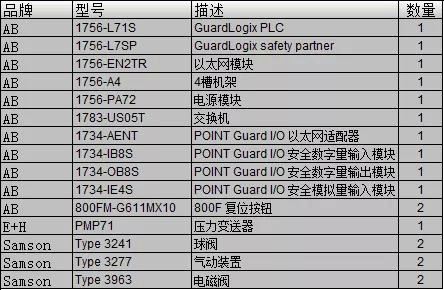

例如一套低操作要求模式下符合IEC-61511标准的SIL3系统设计：当检测到装置压力过大时，冗余的气源电磁阀掉电，使球阀关闭，置于安全模式。物料清单如下。SIL3系统设计和前面写的SIL2系统设计区别在于变送器是冗余的，电磁阀和球阀也是冗余的，通过冗余的办法将SIL2系统设计升级为SIL3系统设计。
SIL3等级系统硬件接线

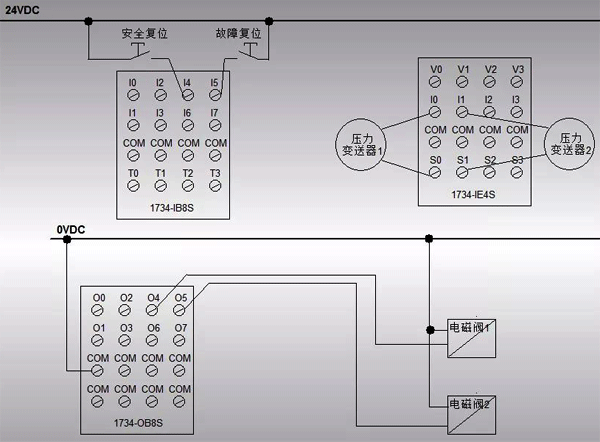

硬件接线图如下，压力变送器接进1734-IE4S安全模拟量模块，安全和故障复位接进1734-IB8S安全数字量输入模块，安全继电器接进1734-OB8S安全数字量输出模块，然后连接现场电磁阀。
SIL3等级系统软件配置
软件：Rslogix V20

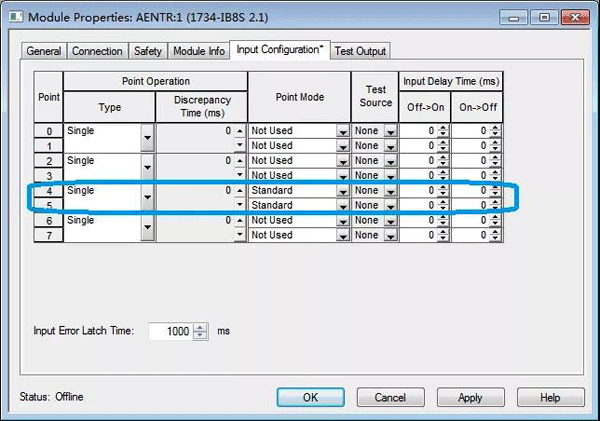

如硬件接线图所示，此IO卡件用到了4,5通道，按照如下图配置1734-IB8S安全数字量输入模块。4,5通道配置为Single standard模式，其余通道配置成Not used模式。

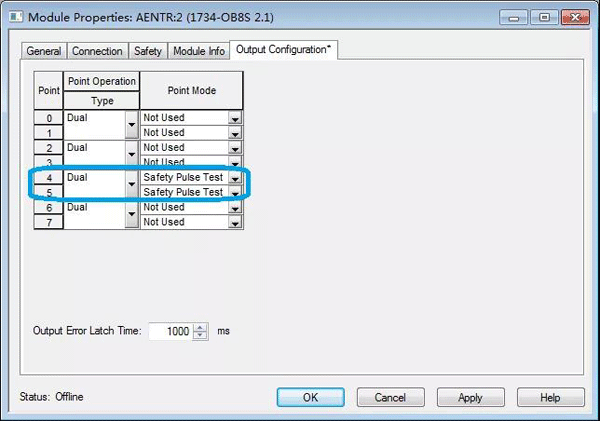

如硬件接线图所示，此IO卡件用到了4,5通道，按照如下图配置1734-OB8S安全数字量输出模块。4,5通道配置为Dual safety pulse test模式，其余通道配置成Not used模式。

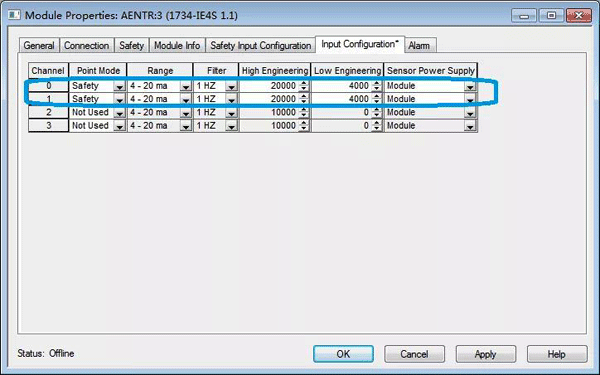

如硬件接线图所示，此IO卡件用到了0,1通道，按照如下图配置1734-IE4S安全模拟量输入模块。0,1通道配置为Single safety模式，其余通道配置成Not used模式。
SIL等级计算
根据IEC-61511标准，计算系统的PFD值，来判定是否满足SIL3等级。公式如下：
PFD(系统)=PFD(输入)+PFD(逻辑)+PFD(输出)

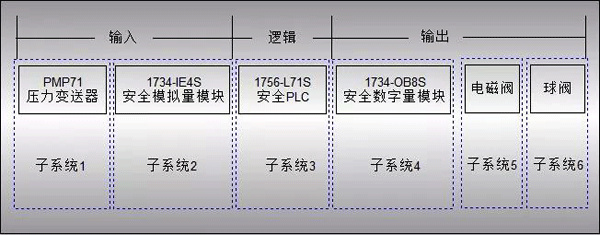

或者PFD(系统)=PFD(子系统1)+PFD(子系统2)+PFD(子系统3)+PFD(子系统4)+PFD(子系统5)+PFD(子系统6)

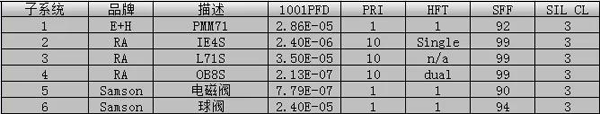

分别在E+H，AB，Samson官网查询产品手册和安全数据，汇总到如下表格。所以我们计算出：
PFD(系统)=PFD(子系统1)+PFD(子系统2)+PFD(子系统3)+PFD(子系统4)+PFD(子系统5)+PFD(子系统6)
=2.86E-05 + 2.40E-06 + 3.50E-05 + 2.13E-07 + 7.79E-07 + 2.40E-05
=1.12E-04
达到了IEC-61511 SIL3标准。

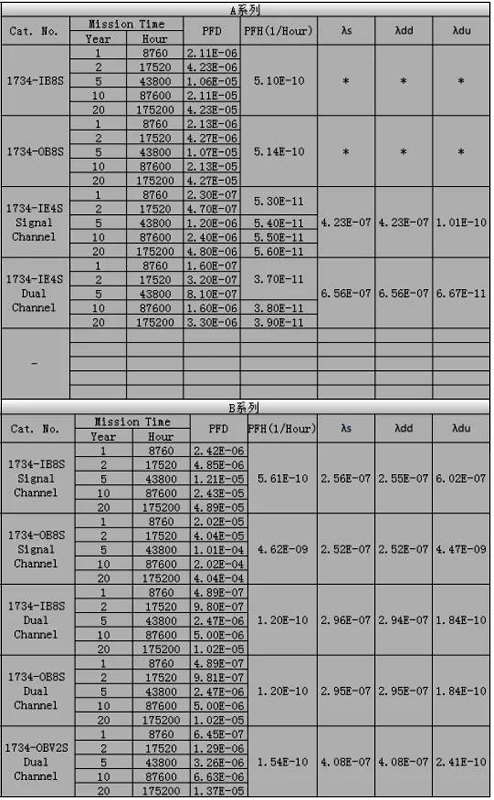

另外整理了1734系列安全数据，大家感兴趣的话可以验算以下PFD值是否和上面的数据一致。
作者：Top T
