SWP-MD80多路巡检仪MODBUS通讯协议

2019/11/22 0:02:02 人评论次浏览分类：二次仪表文章地址：//www.e-cumulus.com/tech/2806.html

SWP-MD80巡检仪MODBUS通讯协议适用于昌晖仪表生产的型号为SWP-MD80且带RS485通讯的多路巡检仪。

1、数据传输格式：1位起始位、8位数据位、1位停止位、无奇偶校验位。
2、SWP-MD80多路巡检仪数据格式：2字节寄存器值＝寄存器数高8位二进制数+寄存器低8位二进制数
3、SWP-MD80多路巡检仪通讯帧格式：
①读寄存器命令格式：
SWP-MD80多路巡检仪通讯帧格式(读寄存器命令)

注1：寄存器的起始地址从40000开始
②应答：
SWP-MD80多路巡检仪通讯帧格式(应答)

DE：设备地址，(1-200)单字节
CRC：校验字节，采用 CRC-16循环冗余错误校验
注2：寄存器数据为双字节，高位在前。
注3：组态软件定点数计算方式不一致，有的用补码，有的用反码，故昌晖仪表制造有限公司在一级参数中增加“SWP”参数，用于补码、反码的切换。(0---补码；1---反码)

举例说明：
MODBUS_RTU 通讯协议(十六进制格式)
发送：01,03,00,00,00,10,44,06
回收：1,3,20,00,01,08,00,F9,80,01,00,00,00,00,00,00,00,00,00,43,77,00,77,03,45,00,0E,8A,00,00,8A,0E,77,00,00,60,9C
以上举例仅作参考，以实际通讯数据内容为准。

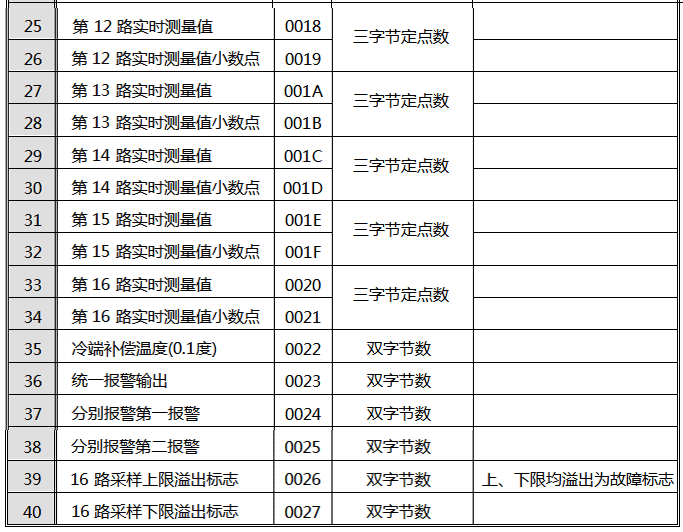

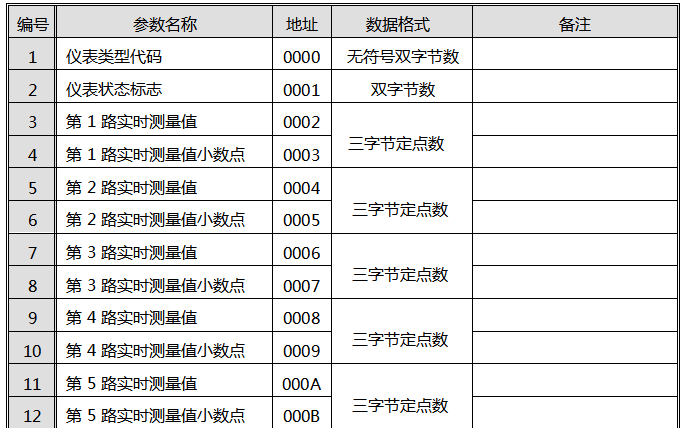

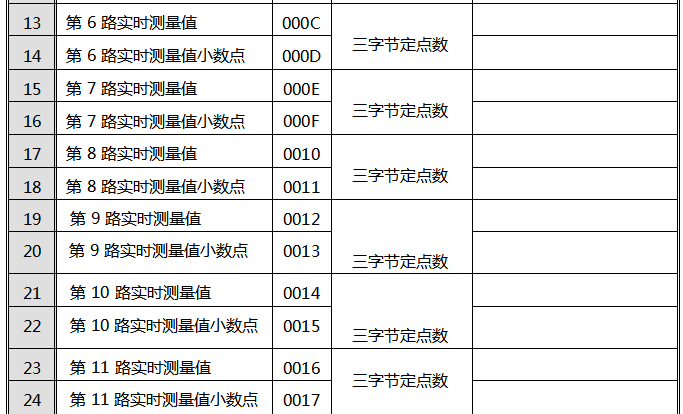

SWP-MD80多路巡检仪动态数据格式(MODBUS_RTU协议)

◆分别报警方式用2字节BCD码表示

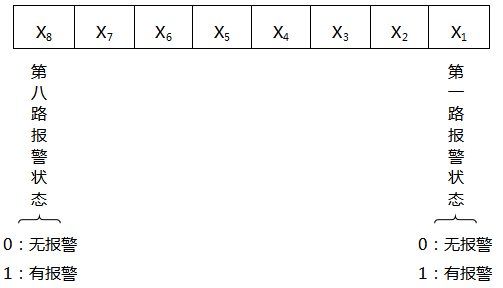

第一字节表示第1路至第8路报警，用0、1表示报警状态。格式如下：
第二字节格式

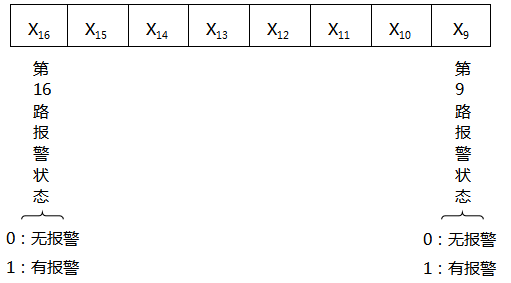

第二字节表示第9至第16路报警状态，用0、1表示报警状态。格式如下：
第二字节格式

报警格式为第二字节+第一字节。用双字节二进制数表示为：X₁₆ X₁₅ X₁₄ X₁₃ X₁₂ X₁₁ X₁₀ X₉ X₈ X₇ X₆ X₅ X₄ X₃ X₂ X₁
例：仪表仅8通道报警，表示为0000000010000000，用十六进制表示为3080

SWP-MD80多路巡检仪MODBUS通讯协议下载地址：//www.e-cumulus.com/download/1019.html
