如何用CAD Creator工具生成西门子产品的CAD图

2019/11/19 18:42:38 人评论 次浏览 分类:PLC应用  文章地址://www.e-cumulus.com/tech/2805.html

使用CAD Creator工具一键就可生成西门子产品的CAD图,很方便,昌晖仪表介绍CAD Creator工具参数配置及CAD Creator工具生成CAD图的使用方法。


1、网址:

CAD CREATOR

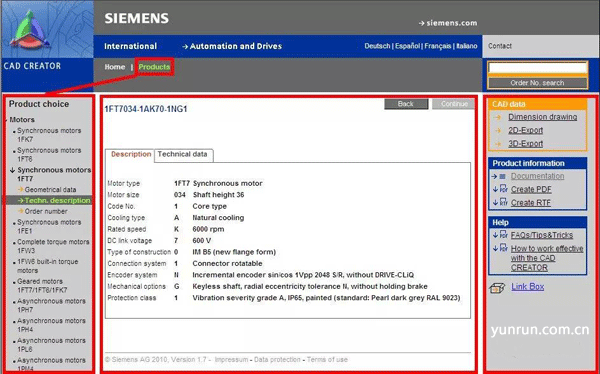

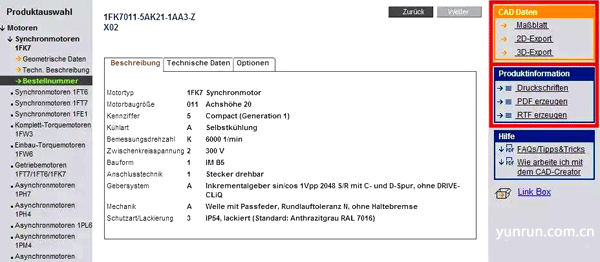

CAD CREATOR界面分为三个部分

①产品选择(区域1)位于左侧,背景为灰色
②产品配置区(白色区域2)
③产品信息链接的导航框(灰色区域3)

CAD CREATOR使用方法

从左到右分三步进行。
①步骤:产品选择和区域1中配置类型(几何数据、技术说明或订单号)的定义
②步骤:在区域2引导产品配置
③步骤:在区域3中选择所需的CAD数据

2、
CAD CREATOR上产品选型

可以通过产品列表选择,也可以根据西门子产品型号选型

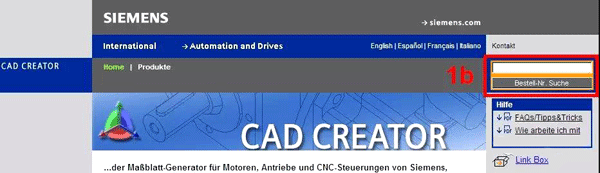

CAD CREATOR上的产品选型

3、电机类产品配置(电机类需要以下详细参数配置)

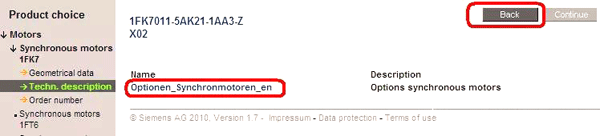

CAD CREATOR参数值设置

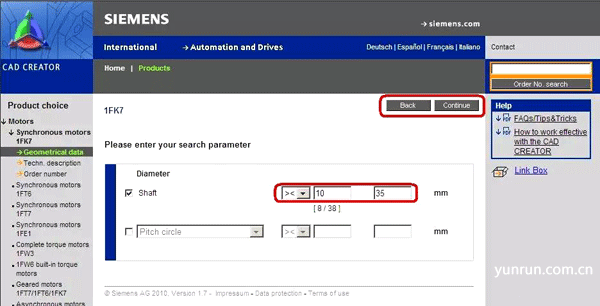

CAD CREATOR截图1

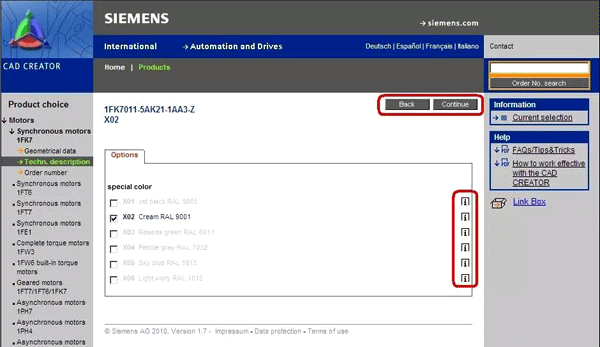

CAD CREATOR截图2

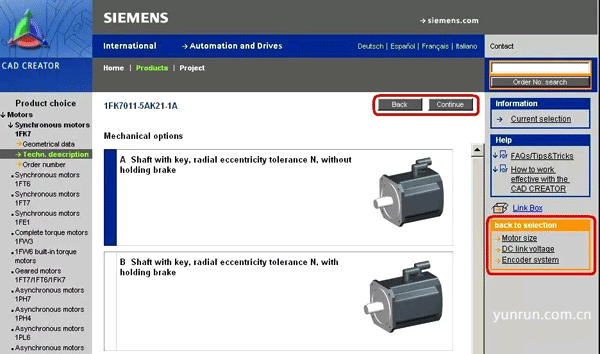

CAD CREATOR截图3

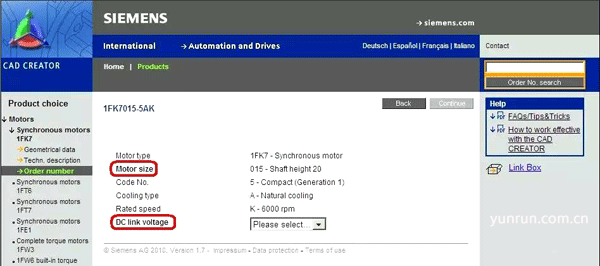

CAD CREATOR截图4
根据需要可以选择:尺寸图、二维图、三维图

4、输入邮箱信息,相应的图纸信息会发送到指定的邮箱中。

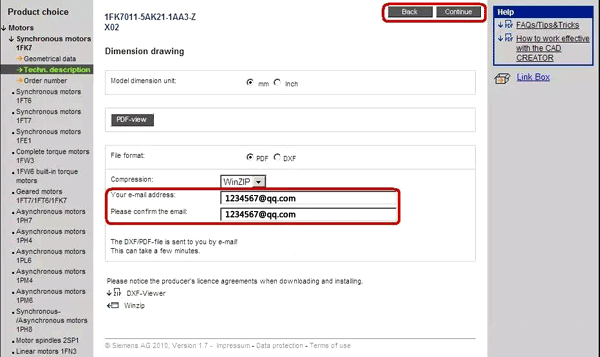

在CAD CREATOR中输入电子邮件地址

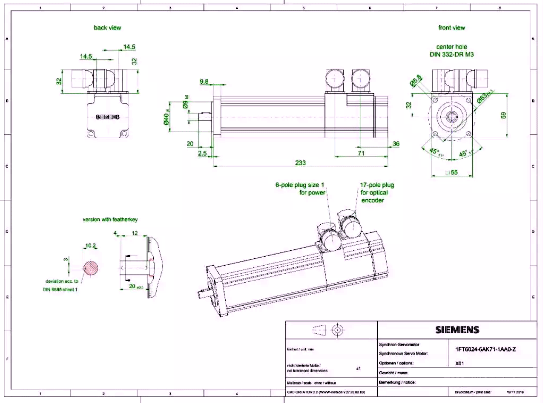

在CAD CREATOR中生成的CAD图纸
最后,得到各种格式的文件的图纸
