SWP系列PID自整定控制仪MODBUS通讯协议

2019/11/20 12:49:58 人评论 次浏览 分类:二次仪表  文章地址://www.e-cumulus.com/tech/2804.html

SWP系列PID自整定控制仪MODBUS通讯协议适用于昌晖SWP-ND805、SWP-NS805、SWP-ND905、SWP-ND405、SWP-NS405、SWP-ND705、SWP-T805、SWP-ST805系列PID自整定控制仪。

1、数据传输格式:1位起始位、8位数据位、1位停止位、无奇偶校验位。

2、仪表数据格式:2字节寄存器值=寄存器数高8位二进制数+寄存器低8位二进制数
3、仪表通讯帧格式
①读寄存器命令格式:

②应答:

③写寄存器命令格式:

DE:设备地址(1~200)单字节
CRC:校验字节,采用CRC-16循环冗余错误校验

举例说明

MODBUS_RTU 通讯协议(十六进制格式)
发送:01,03,00,00,00,10,44,06
回收:1,3,20,00,01,08,00,F9,80,01,00,00,00,00,00,00,00,00,00,43,77,00,77,03,45,00,0E,8A,00,00,8A,0E,77,00,00,60,9C
(以上举例仅作参考,以实际通讯数据内容为准)

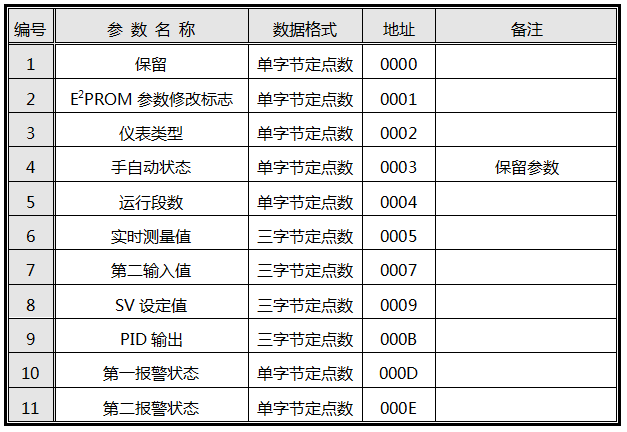

SWP系列PID自整定控制仪动态数据格式

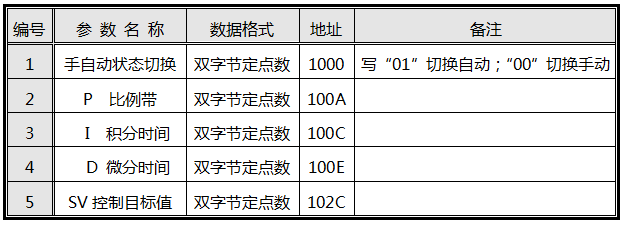

SWP系列PID自整定控制仪内部参数所对应地址

SWP系列PID自整定控制仪产品选型页面 //www.e-cumulus.com/product/139.html
SWP系列PID自整定控制仪MODBUS通讯协议下载 //www.e-cumulus.com/download/1217.html
