串口通信通过连接少量线缆即可完成数据传输。仪表工做数显表和PLC串口通信调试一般需要这三个环节：一是确认上位机(指PLC)通信；二是确认数显表通信；三是PLC和数显表通信联调。
调试工具
①硬件：USB-RS232串口电缆(若电脑自带串口则无需USB-RS232电缆)、PLC和笔记本电脑
②软件：串口调试助手
数显表与PLC的串口通信调试过程
STEP1 正确设置数显表通信参数
进行串口通信前给数显表接通电源，对数显表通信参数进行配置(数显表和PLC的通信参数要设置一致)，数显表需要设置的参数有设备地址(也称为站号)、波特率。设备地址、波特率、数据位、校验位、停止位这几个参数是通信的基本参数，可以从数显表说明书查阅这些参数。本文以某品牌数显表为例，该数显表有RS232通讯口，9600波特率，8数据位，无效验，1停止位。
STEP2 确认电脑、串口线通信正常
①在电脑安装串口调试助手；

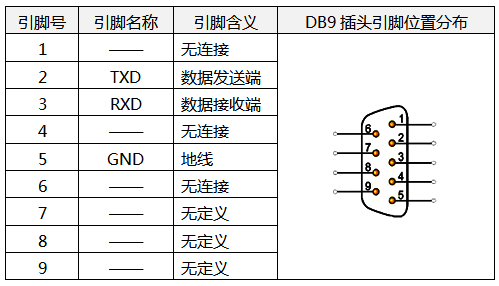

②将USB-RS232电缆的DB9插头2#引脚和3#引脚短接(将DB9插头的2、3脚短接为了使串口发送出去的数据回传，通过接收到的数据检查串口是否正常)；在这里我们温习一下DB9插头9个引脚对应的含义：
③将USB-RS232电缆插入电脑的USB插口；

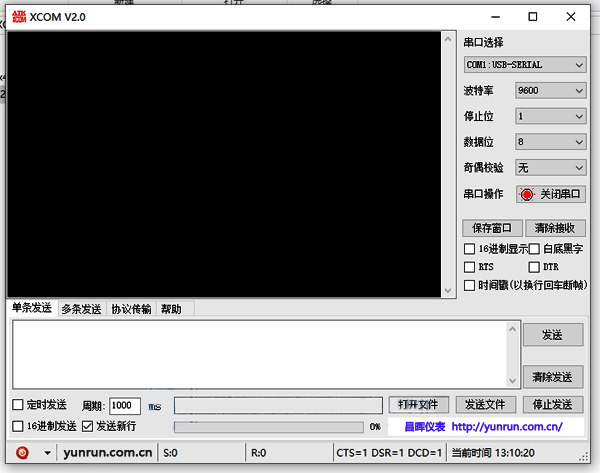

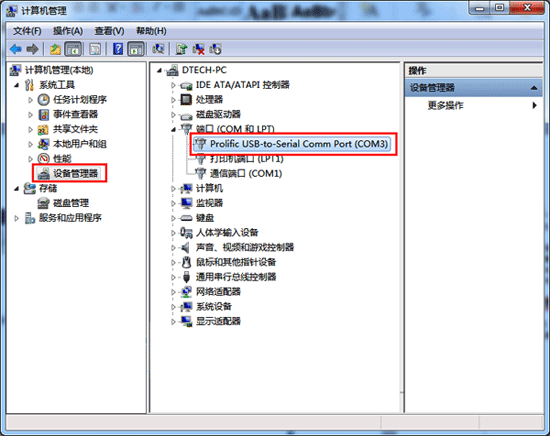

④打开电脑设备管理器→找到对应的串口→用串口助手发送测试命令：正常情况下，数据发送后即可在的接收窗口接收到发送的数据。若无法接收到数据，则应检测短接是否正常，驱动是否运行正常，端口号是否选择正确。这三点无误即顺利接收到数据。
STEP3 对PLC串口通信进行测试
①将串口助手和PLC的通信参数(波特率、数据位、停止位、校验位)设置为一样；

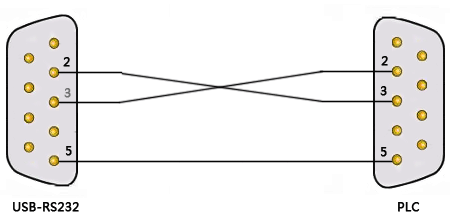

②检查USB-RS232与PLC之间的接线是否正确(USB-RS232与PLC接线如图所示)；
③将USB-RS232电缆接入PLC的通信串口，用PLC发送数据，如果电脑侧的串口助手接收数据正常，则表明PLC的串口通信程序已经调通(通信链路已经测通)。
STEP4 对数显表串口通信进行测试
将USB-RS232电缆接入数显表通信串口，使用串口助手依照数显表的通信协议格式发送数据，如果在串口助手的接收窗口检查是否有数据上传，则表明数显表通讯参数设置及通讯正常。
STEP5 PLC与数显表串口通讯联调

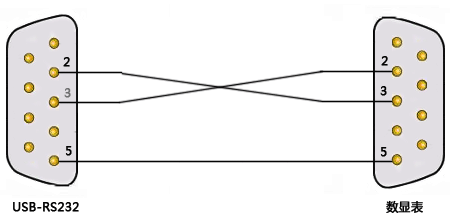

通过以上四步，已基本确认上位机PLC与数显表的通信均正常。同样将PLC的通信口与下位机器件的通信按照如下接线：
通过PLC的通信串口，按照数显表通信协议发送数据，并在PLC检查接收数据是否正常。一般按照如上的步骤均调试均成功，那么在这一步就应该是通信正常。
到这里数显表与PLC串口通信调试就完成了，你弄明白了吗？！
