昌晖触摸式无纸记录仪在耐火材料厂中的应用

2019/10/22 0:02:03 人评论 次浏览 分类:二次仪表  文章地址://www.e-cumulus.com/tech/2750.html

昌晖仪表YR-HMI-ASR600系列触摸式无纸记录仪是依据GB/T 34036-2017国家标准开发的产品,它在设计上吸纳了当今电脑结构思路,硬件上采用内带快闪存储器的新型微处理器,扩充了数据存储区,显示器采用高分辨率点阵式液晶屏,软件上引入中文WINDOWS的框架思路,并采用了数据压缩和USB 转存技术,外置大容量铁电存储器从而保证了数据存储时间长度。触摸式无纸记录仪全面采用了表面贴装工艺,并采用多重保护和隔离设计,抗干扰能力强,可靠性高。仪表最多可同时接32路通道万能信号,输入通道相互隔离,并具有报警控制、模拟变送、RS485/232通讯等输出功能,是一款功能齐全的汉显仪表。触摸式无纸记录仪的EMC设计符合GB/T17626.2-11相关规定,同时产品取得了CE认证。

触摸式无纸记录仪的市场背景

温度的测量与控制是耐火材料生产中一个重要的环节,窑炉温度控制的好坏将直接影响产品的质量。特别是隧道窑,它具有测温点多,连续工作时间长的特点,如温度参数控制不好,将会给生产企业带来重大的经济损失,因此,选择合适的测温手段是保证窑炉正常工作的一个重要环节。

隧道窑传统的测温方法有两种:一种是用热电偶测温,这种方法的特点是测温精度高,能连接昌晖YR-HMI-ASR600系列触摸式无纸记录仪或控制系统进行闭环控制,其缺点是寿命短,特别是在1300℃以上的高温窑上其热电偶消耗特大,价格也很贵,设备运行成本较高;第二种方法是光学高温计,该方法是根据被测物体发光的颜色来测量温度,因其不直接接触高温区,故使用寿命长,但测量精度较低,还有人为因素的影响,真实性差。应用红外测温仪可以有效地克服以上缺点。


触摸式无纸记录仪的主要技术原理

1、软件基于ARM内核的中央处理器,采用嵌入式操作系统,外置内带快闪存储器。
2、硬件通过光耦继电器对通道信号值隔离、切换,转换成可识别的标准信号,经过基准电源、运算放大器、AD转换器实现模拟量到数字量的线性转换。
3、显示器选用进口7英寸高分辨率(800×480)点阵真彩液晶显示屏幕,LED背光,宽温、宽视角;显示内容可由汉字,数字,过程曲线,棒图等组成,通过面板按键可完成画面翻页,历史数据前后搜索,曲线时标变更等。
4、产品带USB数据转存功能,可随时通过U盘和上位机分析软件随时调阅过程量变化的历史曲线或相关的历史数据,为太阳能储能实验提供有力的数据分析。
5、产品在耐火材料厂的自动控制部分,主要负责温度采集、控制、分析、记录、通讯组网等功能。

触摸式无纸记录仪的应用

1、项目概况
红外测温仪具有较高的测量精度,而且既能象热电偶一样输出电信号,进行自动记录和控制,又具有使用寿命长、操作简单、人为误差小等优点。因此,红外测温仪是高温隧道窑理想的测温仪表。红外测温仪在隧道窑应用中,根据用户使用要求的不同,常用的有单点测温和多点切换测温二种方案。

2、系统设备选型及说明

①单点测温系统
每个测温点采用一个探头和一台仪表箱组成,测温单元进行温度采集。再将各单元仪表箱输出的4-20mA模拟信号连接到触摸式无纸记录仪或温控器,又可通过RS232口与计算机,打印机等设备进行数据通讯。本系统中的测温单元通常选用精度较高, 功能较强的仪表。
②切换测温系统
该系统是通过将安装于各测温点的红外探头信号连接到一台测温仪上进行信号处理。并分别输出与各测温点相应的1-5V温度信号,供触摸式无纸记录仪记录,同时也可直接通过RS232口把温度数据输入计算机,由计算机分析处理,还可接打印机直接把温度数据打印出来。
◆主要设备
昌晖YR-HMI-ASR600系列触摸式无纸记录仪和红外测温仪
产品图示

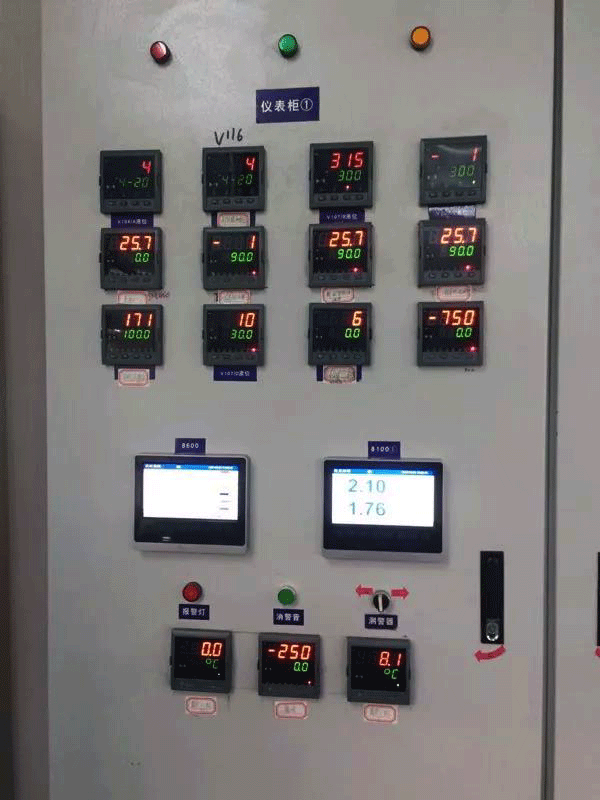

现场安装的触摸式无纸记录仪

 触摸式无纸记录仪主要负责测温系统中各种温度信号采集、记录、分析、通讯等功能
产品图片
触摸式无纸记录仪
昌晖仪表YR-HMI-ASR600系列触摸式无纸记录仪在耐火材料厂的温度采集中主要应用在单点测温系统和切换测温系统中。经对比以上两种方案,单点测温系统由于每测温点都有独立的测温和信号处理系统,其输出的模拟和数字信号均为实时的连续信号,响应速度快,能作为控制执行机构的实时控制信号,以实现闭环控制。而多点切换测温系统,其输出的模拟信号尽管也是连续的,但与实时温度值存在一定的滞后,故只能用作数据采集记录,而不宜作为控制信号,其优点是性价比较好,在使用要求不太高的场合可以降低设备成本。


在其他耐火窑,如倒焰窑和棱式窑等场合的使用中由于测温点较少,故采用单点测温方案的较多。也有采用手持式红外测温仪的,但该仪表只能对窑炉温度进行间断的抽测,每次测量记录都须人工操作,不能实现自动连续测量。
