FF/PA总线温度变送器无法通讯和读数错误的故障处理

2019/9/28 0:13:10 人评论 次浏览 分类:温度测量  文章地址://www.e-cumulus.com/tech/2719.html

FF/PA总线温度变送器出现故障时处理方法与普通智能温度变送器有相同之处,同时总线温度变送器故障处理更为复杂,昌晖仪表在本文分享FF/PA总线温度变送器无法通讯和读数错误的故障处理方法。

1、无法通讯

总线温度变送器无法通讯时,大多因FF/PA总线温度变送器存在总线温度变送器连接、总线电源、网络连接、地址冲突和总线温度变送器损坏方面问题:
①总线变送器连接存在问题

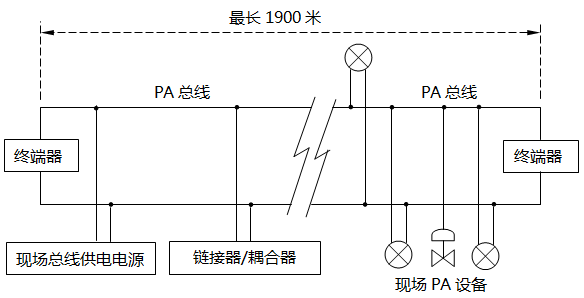

PA总线连接
PA总线连接

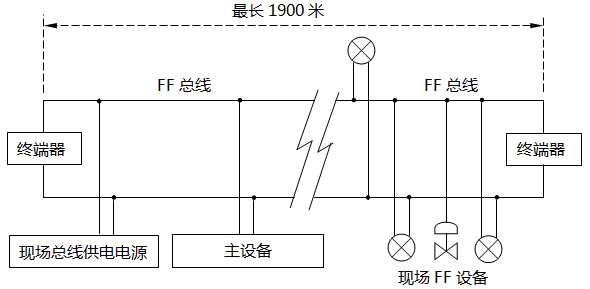

FF总线连接
FF总线连接

◆检查总线电缆连接
 ◆检查电源极性
◆检查总线电缆屏蔽,是否单点接地

②总线电源存在问题

在变送器端,总线电源输出电压应在9~32V之间,另外总线噪声和纹波应满足下列要求:
◆峰峰值噪声16mV,7~39kHZ;
◆峰峰值噪声2V,47~63HZ,非本质安全环境
◆峰峰值噪声0.2V,47~63HZ,本质安全环境
◆峰峰值噪声1.6V,3.9M~125MHz

③网络连接存在问题

◆检查网络拓扑结构正确性

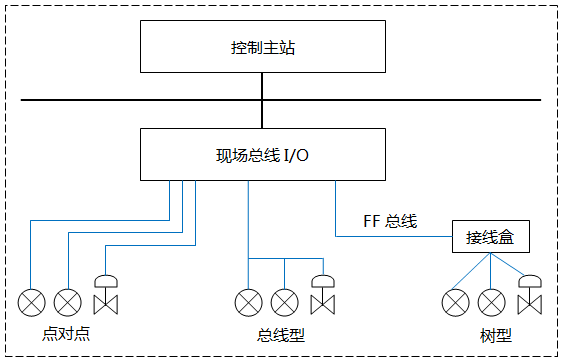

FF网络拓扑
FF网络拓扑

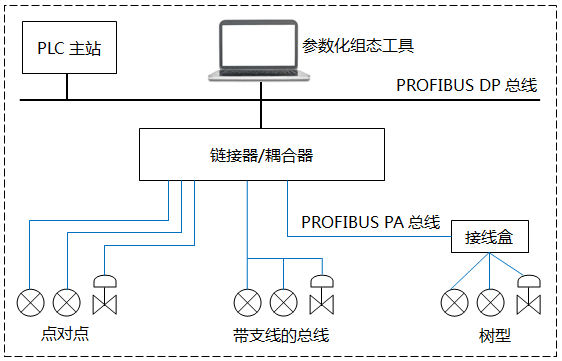

PROFIBUS PA网络拓扑
PROFIBUS PA网络拓扑
◆检查终端匹配器及接线

◆检查主干及分支线长度

④地址冲突

FF/PA总线温度变送器出厂时一般都有一个随机地址,尽量避免地址冲突。但在一个网段上仍然有可能出现地址冲突的情况。当冲突发生时,有时冲突的设备会以临时地址上线,这时只要重新设定一下设备的地址就可以了。有时会完全无法上线,可以将冲突的总线温度变送器先断电,再逐一上电,修改新上电FF/PA总线温度变送器的地址为不冲突的地址。按顺序依次上电,修改地址,直到全部上线。

⑤FF/PA总线温度变送器故障

用其他总线温度变送器替换测试

2、读数错误

总线温度变送器读数错误时,大多因总线温度变送器存在连接、噪声干扰、软件设置和总线温度变送器损坏方面问题:
①FF/PA总线温度变送器连接问题
◆检查传感器短路、开路、接地等问题
◆检查传感器有无故障

②噪声干扰

◆调节FF/PA总线温度变送器阻尼
◆检查FF/PA总线温度变送器外壳接地
◆检查FF/PA总线温度变送器端子是否潮湿
◆检查电缆敷设是否远离强干扰源

③软件设置

◆检查FF/PA总线温度变送器的传感器类型配置是否正确
◆检查FF/PA总线温度变送器的功能块参数配置

④变送器故障

用其他总线温度变送器替换测试
