仪表安装位置图形符号
参考两个标准，一是ISA(国际自动化协会)的“ISA-5.1 Instrumentation Symbols and Identification”，二是国内行业标注的“HG/T 20505-2014过程测量与控制仪表的功能标志和图形符号”。

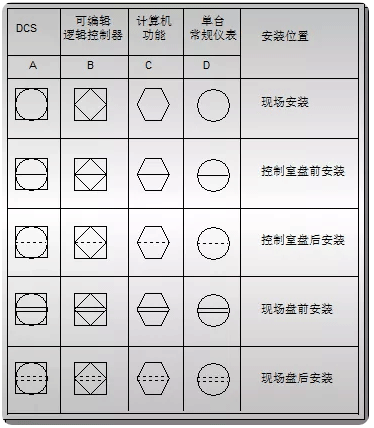

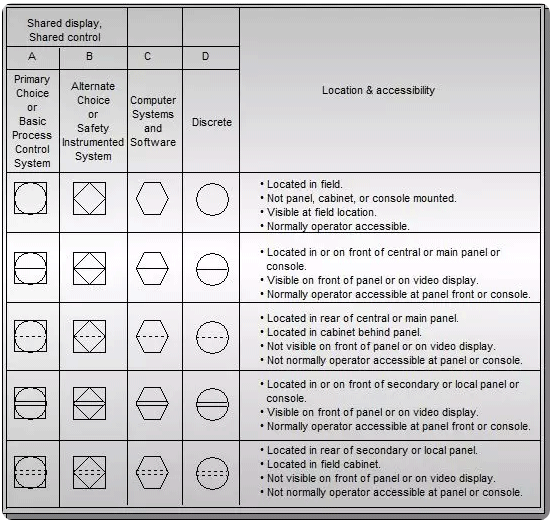

对于仪表安装位置，ISA-5.1和HG/T 20505-2104都分成了四类，详见下图的A/B/C/D。ISA-5.1解释的更加详细，HG/T 20505-2014就解释的更加直白。工业自动化已经发展到了很高的水准了，集中控制，现场总线，无线仪表等等，高度信息化、智能化，所以对于盘面安装、盘后安装这些定义有些过时了。昌晖仪表认为边界不是那么明显了，但是为了更好的理解，本文还是按照类别进行划分和解释。

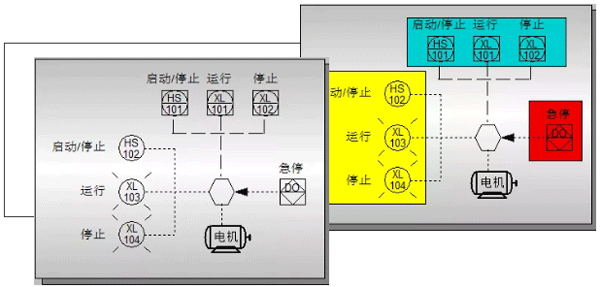

下图左图，是从标准的P&ID图中抠出的一个关于电机的部分，下图右图是进行了颜色标注以做划分。
◆黄色区域内的图形符号代表了现场的设备，有一个运行/停止选择旋钮和两个状态指示灯。
◆蓝色区域内的图形符号代表了进入中控DCS的信号，有一个运行/停止信号和两个状态信号。
◆红色区域内的图形符号，按照ISA标准可以理解为安全PLC的切断功能。

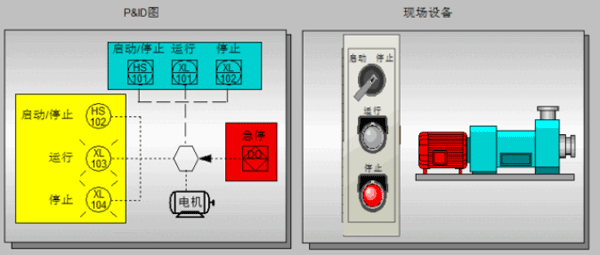

P&ID图所体现的现场设备，下图右图给出了实物展示。操作员通过旋钮，来控制电机的运行与启动，同时现场有运行和停止指示灯。
P&ID所体现的DCS部分，也就是HMI要呈现给操作员的部分。通过中控室HMI上面的启动和停止按钮来操作电机的运行与启动，同时电机的状态直接提现在电机本身上，不用再单独画出两个指示灯。
最后讲一下红色区域内的急停：
◆正常情况下，急停DO为绿色，安全PLC没有逻辑触发，始终给出1值。使得配电盘继电器吸合，电机始终有电源。这样无论现场和中控HMI都可以启动和停止电机。
◆若有紧急情况，比如操作员拍了急停按钮，也可能现场液位或者压力异常触发逻辑，DO输出变为0，配电盘电源切断，电机直接停止，此时无论现场和中控HMI都不可能去启动，因为“没有电”。只有紧急情况消除，DO重新输出1值，才可继续操作电机。
作者：TOP T
