BarCoder Reader的通讯方式
条码扫描枪基本分为三种接口：串口(RS232)、PS/2和USB。前两种接口串口(RS232)和PS/2的条码扫描枪是不需要驱动或软件的。所以其实大多数条码扫描枪是可以不用安装驱动或软件，只有接口为USB串口模式和USB HID 模式的条码扫描枪才需要安装驱动。目前市面上有很多USB HID的扫码枪，他的工作方式和键盘的输入都是基于USB HID协议的。正因如此，我们可以在Automation Runtime中使用键盘，也能使用HID的扫码枪。
在本文中数显仪表将介绍在Automation Runtime环境中如何使用USB(HID)的扫码枪读取条码信息。
1、系统配置
①硬件配置

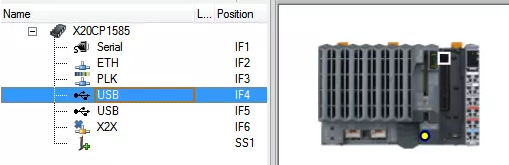

a、X20CP1585
b、基恩士HR100扫码枪ZEBEX扫码枪
②软件配置
AS:AS4.2.10.53
AR:G4.26
Library:AsUSB dvframe AsBrStr
2、Automation Runtime实现

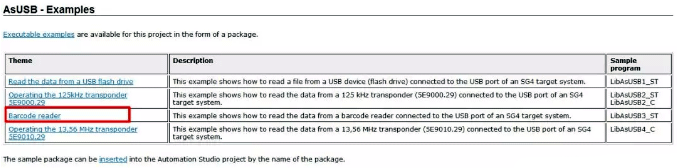

在Automation Studio中集成了USB驱动库以及强大的DvFrame帧驱动库，可以通过以上两种接口访问USB扫码枪，如下展示的是USB驱动库所展示的例子程序。

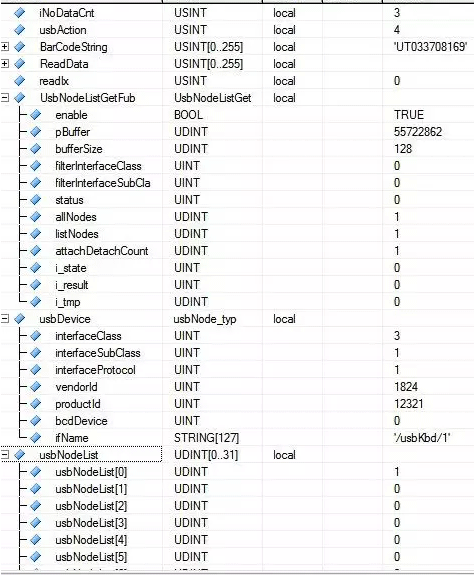

直接导入这个例子程序后，下载到 PLC 以及连接扫码枪。发现有如下的执行结果：
在程序里，这个扫码枪是和键盘都是属于同一种输入设备，所以他们都是usbKbd(USB键盘)。

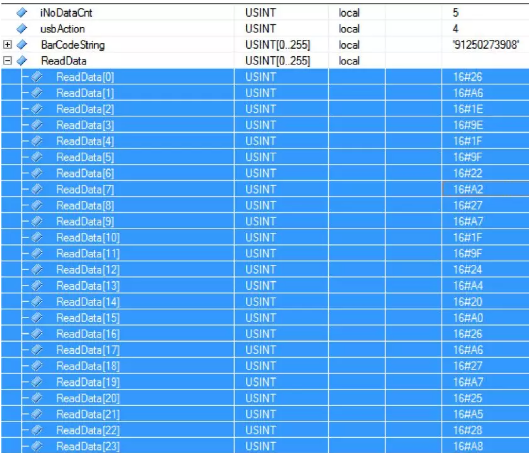

扫一个条码：(条码是 91250273908)。但是从系统中获取了2倍的字符长度的数据帧。
以下是字符转换的规律：
①当一个字符点击(键盘某个按键被点击)后，HID Usage ID对应的字符就会被传送到ReadDate数组里，而当该字符松开(键盘某个按键被释放)时，ReadData数组会收到(16#80+字符码)。举个例子：数字“9”键盘按下后，ReadData[]收到16#26；当“9”键盘释放后，ReadData[]收到16#A6。
②按钮“Shift”是切换大小写的，在该对应表中16#71和16#75。可通过Shift点击时的事件，切换大小写不同的字典。

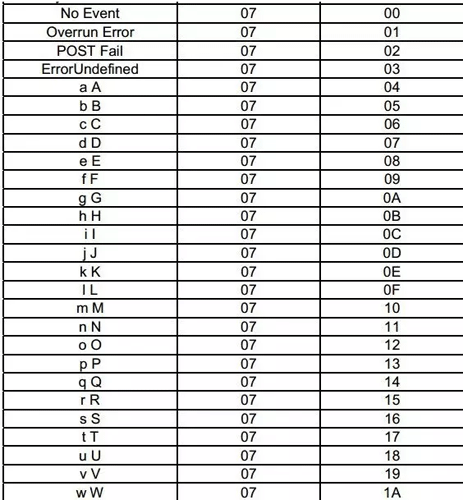

仔细查看USB的报文转换(USB HID to PS/2 Scan Code Translation Table)：
通过这个报文转换，就可以知道 USB 扫码枪传送了什么样的数据内容。只要剔除了报文的其他字符，就能得到扫码枪的实际的字符输入。
3、总结
根据Sample例子程序进行了字符串的拼接，使扫码一次能够得到完整的数据包。同时增加了断线再连接功能。目前报文译码已经实现了大小写字母，数字以及键盘中用到ASCII字符(控制字符除外)。
以上实现方式测试了文中所列的两款扫码枪设备以及国产扫码枪设备。贝加莱目前主流使用的PLC和PLC触摸屏一体机均包含USB接口，且能无缝支持该通讯设备。
