新建一个项目进行硬件组态

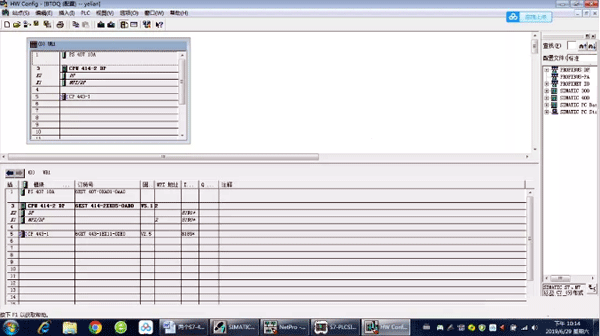

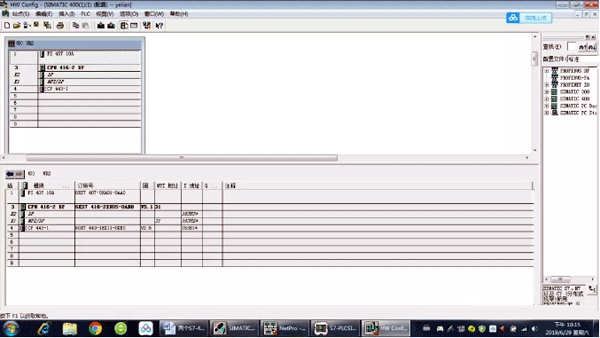

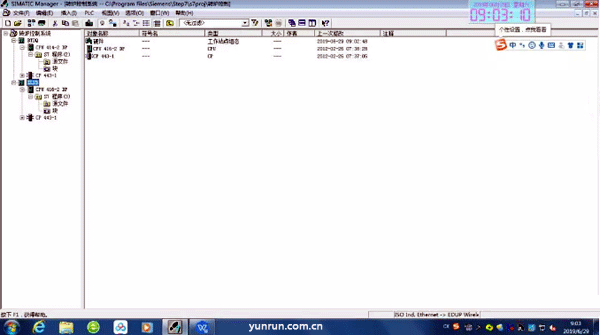

插入两个 SIMATIC 400站点,然后对两个站点进行硬件组态,CPU分别选用CPU414-2DP,CPU416-2DP,通信模块选用CP443-1,硬件组态画面如图所示:

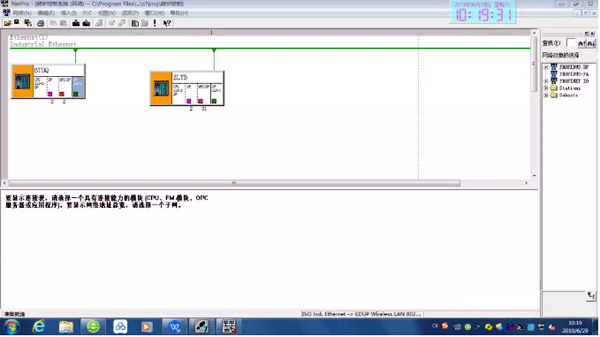

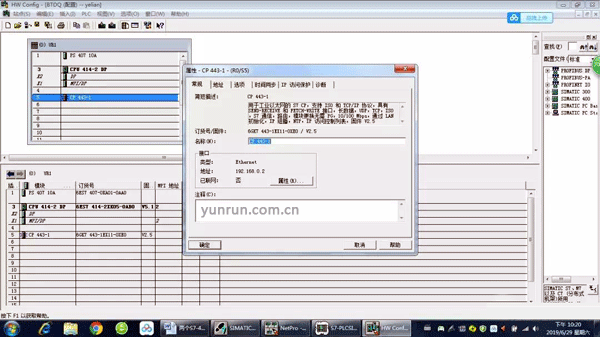

设置两个CP443-1模块的参数,建立一个以太网网络,如图:

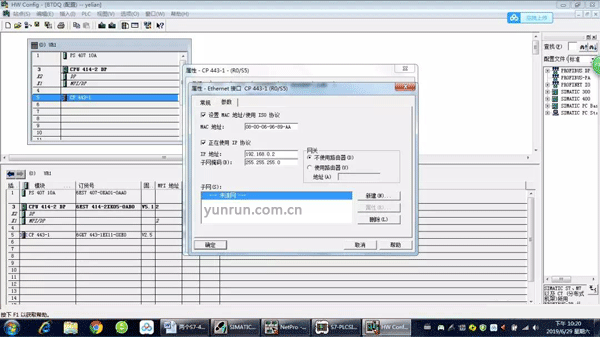

点击属性,在出现的参数对话框中输入相应的MAC地址,IP地址,子网掩码等相关参数

新建一个Ethernet连接后点击确定按钮完成单个CP443-1的设置,另外一个CP443-1通信模块的设置同理,但要注意的是IP地址必须保证在同一个网段,并保证与其他设备地址不相冲突。

网络组态
完成了两个CP443-1通信模块的设置后,对两个PLC硬件部分分别进行下载,然后点击Network Configration开始进行网络组态:

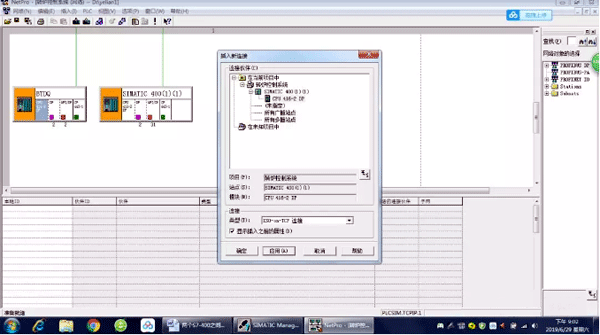

分别选中网络组态中的CPU,点击鼠标右键,插入一个新的网络链接,如图所示

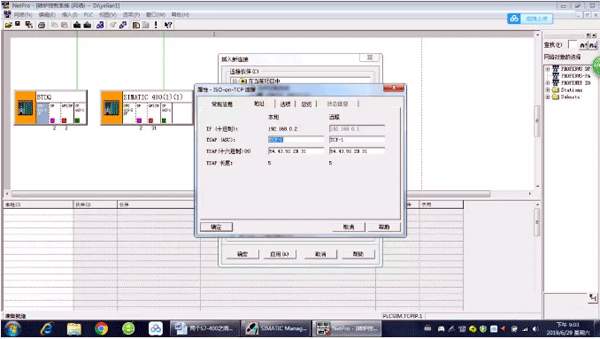

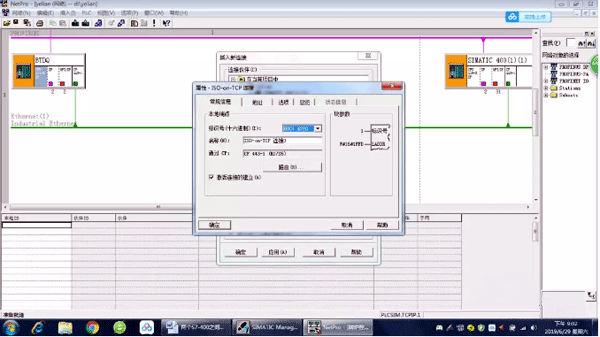

在这里要记住本地ID号和LADDR号(即CP443-1通信模块的地址号),以便在后面编制数据发送与接收程序时应用。完成后的网络组态如图所示。保存并编译,将网络组态分别下载到两个相应的PLC。
编写通信程序

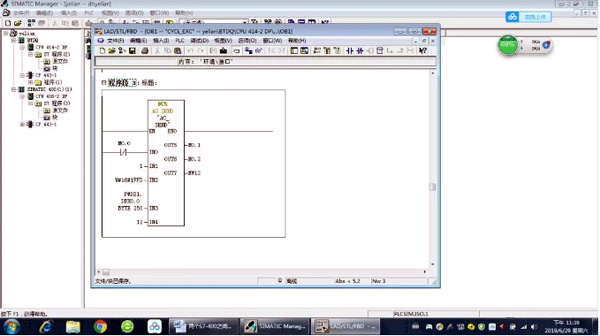

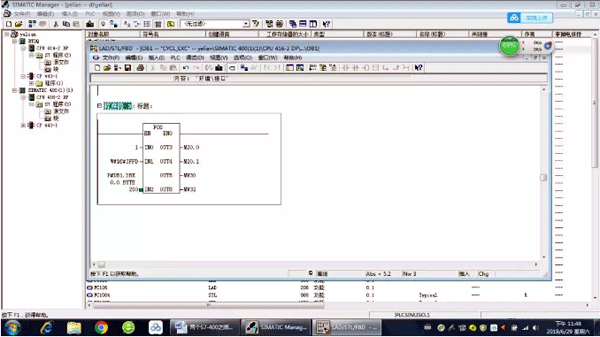

1、在第一个S7-400站点中创建FC5,FC6发送与接收块和DB1,DB2数据块,在OB1主循环程序中编写程序调用FC5,如图所示

在另一个S7-400站点中,采用同样的方法添加相应的模块,并在OB1中调用FC6

程序编制完成后,将各自程序下载到相应的CPU中,即可实现两个S7-400的CPU之间的数据传输。
作者:剑指工控 井运
