IFIX历史趋势制作步骤和历史趋势错误排查方法

2019/6/24 1:26:11 人评论 次浏览 分类:PLC应用  文章地址://www.e-cumulus.com/tech/2552.html

IFIX是一款强大的上位机软件,能够简单方便的进行历史数据趋势查看、报表制作。昌晖仪表在本文和大家聊聊IFIX5.9历史趋势制作步骤、历史趋势错误排查的方法。

IFIX趋势制作
1、安装IFIX传统数据库,并将IFIX数据库类型改为传统数据库。
安装IFIX传统数据库
将IFIX数据库类型改为传统数据库

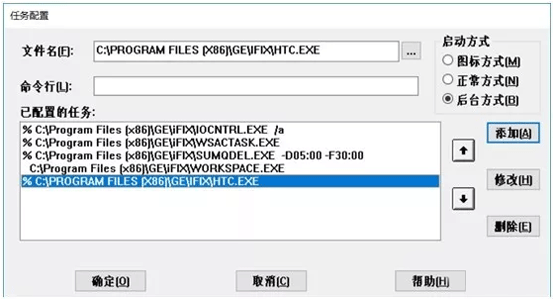

2、XT配置中增加HTC任务。



3、工作台中启动HTC任务。

工作台中启动HTC任务

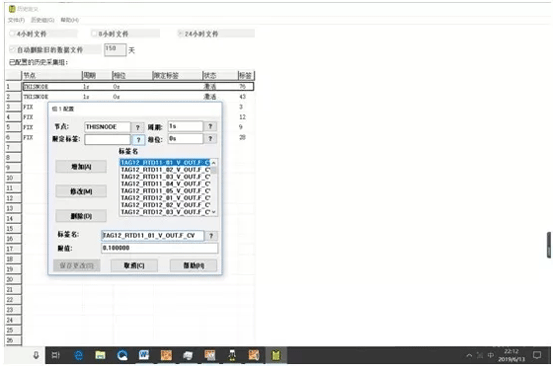

4、历史库定义中增加所需标签。

历史库定义中增加所需标签

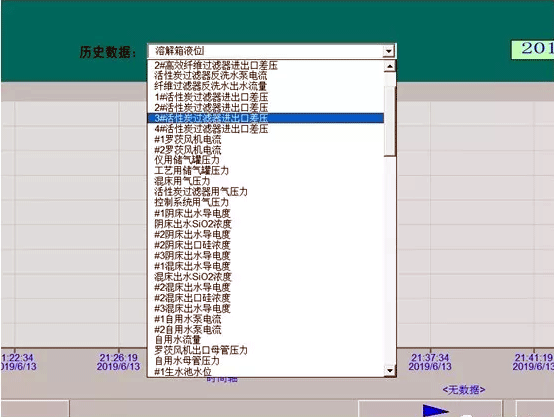

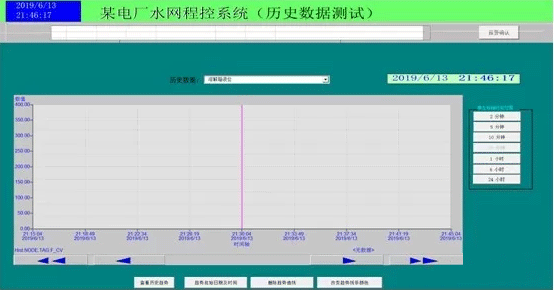

5、在IFIX上做出画面和脚本。

在IFIX上做出画面和脚本

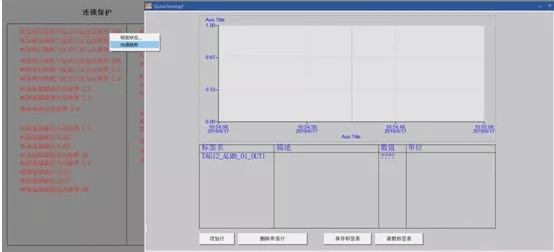

IFIX快速查看趋势办法:将模拟量点动画设置中,勾选可选择选项,此后,在运行画面中可以直接打开该点的快速趋势。

IFIX快速查看趋势

IFIX历史趋势故障排查

很多时候趋势出现不能正常显示的问题,从上面趋势制作不难看出,问题分很多类型,如数据信号消失、HTC任务未运行、定义错误、HTC过载等等。工控现场问题复杂而且乱,需要细心排查。
1、新增趋势点不显示,需要在历史库定义中增加该定义点。

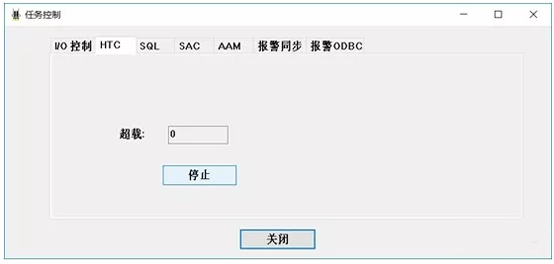

2、之前能够正常显示的点突然不能显示。此时要重点观察任务控制,查看HTC任务是否过载。
3、灵活运用IFIX和THISNODE节点名。
作者:蒋大成
