智能压力变送器调校实际就是重设量程、传感器校准和模拟输出微调，昌晖仪表在本文详细介绍智能压力变送器重设量程、传感器校准和模拟输出微调的方法和步骤，供大家参考。
1、智能压力变送器调校接线

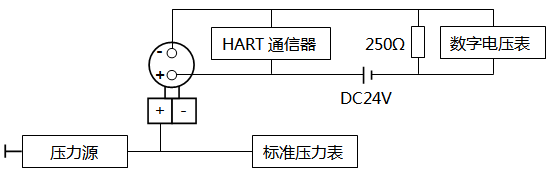

智能压力变送器调校接线如下图所示。用活塞式压力计作为标准表时，其既是压力源又是标准表，就不需要图中的标准压力表了。
2、智能压力变送器调校方法
本文以3051变送器为例，对调校方法做介绍。模拟变送器调校需要一个步骤就可以完成工作，智能压力变送器调校是需要三个步骤才能完成：
◆重设量程指按所需压力设定4mA点和20mA点。
◆传感器校准即传感器微调，目的是调整工厂表征曲线，使在特定的压力范围内变送器具有最佳的性能。
◆模拟输出微调指调整模拟输出，使之与控制回路相匹配。
①智能压力变送器重设量程
量程值命令可设置4mA点和20mA点，即量程下限和上限值。不论设定什么 量程，智能压力变送器内的传感器将会测量和记录实际的输入参数值。假设将4mA和20mA设为对应0和10kPa，但智能压力变送器检测到输入压力为25kPa时，它会以数字方式输出25kPa的读数以及量程百分数250%。
重设量程有以下三种方法：
A、只用手操器设定量程。只使用手操器设定量程是最简便的方法。该操作不需要压力输入，只要用HART手操器的快捷键4或5，就可以改变智能压力变送器4mA和20mA的数值。
B、用压力源和手操器设定量程。用HART手操器快捷键指令序列1，2，3， 1，2。如不知道4mA点和20mA点的具体值时，利用手操器与压力源设定量程，输入上述快捷键指令序列，按照HART手操器联机菜单指令操作，就可修改4mA和20mA的数值。
C、使用压力源及变送器的“零点”、“量程”按钮设定量程。此法常用在不清楚4mA点和20mA点的具体值，并且又无手操器时。具体按以下步骤进行：
a、旋松智能压力变送器盖顶上固定标牌的螺钉，移开标牌，就可看见零点和量程按钮了；
b、使智能压力变送器高压室通大气(即下限量程的输入压力为0)，然后按下“零点”按钮2s，观察输出是否为4mA。如果有表头，表头将显示零点通过；
c、使用精度合乎要求的压力源，向智能压力变送器高压室加入上限量程对应的压力值。按下 “量程”按钮2s，观察输出是否为0mA。 如果有表头，表头将显示量程通过。
无法调整零点、量程的原因
如果智能压力变送器保护跳线开关位于“ON”位置时，是不能够调整零点和量程的。如果软件设定为不允许进行本机零点和量程调整，那么也不能利用本机零点和量程按钮进行调整。
利用HART手操器的快捷键1，4，4，1，7指令序列，可以使智能压力变送器上的零点和量程按钮起作用或不起作用。但此时还可使用HART手操器来改变送器的组态。
②智能压力变送器传感器校准
所谓传感器校准，就是利用全量程调整或零点调整功能来对传感器进行微调。两种功能的使用取决于用途，都可以改变智能变送器对输入信号的响应。
A、智能压力变送器零点微调
零点微调属于单点调整，有助于补偿安装位置影响，可对安装在现场的智能压力变送器进行微调。这种修正可保持表征曲线的斜率，因此在传感器全量程内不应当用它来替代全量程微调。在进行零点微调时，应确保平衡阀处于开启状态，变送器高、低压侧压力是相等的。
可通过HART手操器快捷键1，2，3，3，1指令序列的操作，来进行传感器零点微调。操作步骤如下：
a、使变送器通大气，将手操器与测量回路相连。
从手操器主菜单中选择1.装置设定(DeviceSetup)、2.诊断和检修(Diagnostics and Service)、3.校验(Calibration)、3.传感器微调(Sensor Trim)、1.零点微调(Zero Trim)，准备进行零点微调。
c、按照手操器显示的指令完成零点微调的调整。
B、智能压力变送器全量程微调
全量程微调(又称为完全微调)是两点式传感器标定，按量程的起点和终点输入压力，并且对它们之间的所有输出都线性化。 要先调整低微调值以建立正确的偏移量。高微调值的调整为基于低微调值的表征曲线提供斜率修正。出厂建立的表征曲线不会被该程序改变。
通过HART手操器快捷键1，2，3，3指令序列的操作，来进行传感器全量程微调。操作步骤如下：
a、在手操器主菜单，在Full Trim(全量程微调)下方输入快捷键序列：1.装置设定(Device Setup)，2.诊断和检修(Diagnostics and Service)，3.校验(Calibration)，3.传感器微调(Sensor Trim)。
b、选择2.传感器下限微调(Lower sensor Trim)，来进行下限微调点的调整。
c、选择压力输入值，使下限值等于或小于4mA，按照手操器显示的指令完成对下限值的调整。
d、重复以上步骤调整上限值，用3.传感器上限微调(Uper sensor Trim)替代步骤b中的2.传感器下限微调(Lower sensor Trim)。
e、选择压力输入值，使上限值等于或大于20mA，按照手操器显示的指令完成对上限值的调整。
③智能压力变送器模拟输出微调
模拟输出微调即校准4-20mA模拟输出，是利用“模拟输出微调(Analog Output Trim)”指令，来调整变送器4-20mA的电流输出，使之与工厂标准相符。该指令可调整数/模信号转换。以下介绍数/模微调的操作步骤。
A、从HOME主屏幕中选择1.Device Setup(装置设定)，2.Diagnostics and Service(诊断维修服务)，3.Calibration(标定)，2.Trim Analog Output(模拟量输出微调)，1.Digital-Analog(数/模微调)。将控制回路设定至手动方式后，选择“OK”。
B、在出现CONNECT REFERENCE METER(连接参考表)提示符时，将一块标准电流表与智能压力变送器相连，表的正极引线与变送器正极端子相连，负极引线与智能压力变送器负极端子相连。
C、连接好参考表后选择“OK”。
D、在SETTING FLD DEV OUTPUT TO 4MA(将现场装置输出设定为4mA)提示下，单击“OK”确认，则智能压力变送器输出4.00mA。
E、记录下标准表的实际数值，并在ENTER METER VALUE(输入表值)提示符下将该值输入。手操器将会提示：核实输出值是否等于参考表上的数值。
F、如果标准表上的数值等于变送器的输出值，就选择Yes(是)，否则应选择No(否)。如果选择了Yes，就可进入下一步。如果选择了No，则重复第E步。
G、在SETTING FLD DEV OUTPUT TO 20MA(将现场装置输出设定为20mA)提示下单击OK，并且重复第E步骤和第F步骤，直至参考表数值等于智能压力变送器输出值为止。
H、将控制回路返回至自动控制状态后，单击OK确认。
④用其他刻度进行数/模转换微调
操作HART手操器快捷键1，2，3，2，2指令序列，可用其他刻度进行数/模微调。可变刻度数/模转换微调(Scaled D/A Trim)指令，是使4和20mA点与用户可选择的参考刻度相对应，而不是与4和20mA相对应，如果通过一个250Ω的负载电阻测量，则为1-5V；或者通过DCS测量，则为0-100%。当根据刻度进行数/模微调时，应将一个标准电流表与变送器相连，并要根据“模拟输出微调”步骤内的说明，将输出信号微调至所用刻度。
⑤选择传感器微调与模拟输出微调
在进行微调步骤时，必须首先确定是智能压力变送器线路板的模/数转换部分要校验，还是数/模转换部分要校验，可按下列步骤操作：
A、将压力源、HART手操器和数字式读数装置与变送器相连；并且使智能压力变送器与手操器建立通信。
B、输入智能压力变送器量程上限点相应的压力。
C、将所加压力与手操器联机菜单上的过程变量(PV)相比较，如果手操器上的PV读数与所加压力不相等，则可进行传感器微调。
D、将手操器联机菜单上模拟输出AO与数字仪表上的读数相比较。如果手操器上AO读数与数字仪表上的读数不相符，则可进行输出微调。
E、在进行C、D步骤的微调操作前，必须确认所使用测试仪表的正确性，如压力示值、数字仪表读数等，否则将导致出现错误的调整。
