如何选择电波暗室做仪器仪表EMC测试

2019/3/3 0:14:41 人评论 次浏览 分类:电子技术  文章地址://www.e-cumulus.com/tech/2392.html

昌晖仪表和大家聊聊EMC紧密相关的电波暗室的原理、种类,并对如何选择电波暗室做仪器仪表EMC测试的提出建议。

根据度娘给出官方说法:电波暗室主要用于模拟开阔场,同时用于辐射无线电骚扰(EMI)和辐射敏感度(EMS)测量的密闭屏蔽室。电波暗室的尺寸和射频吸波材料的选用主要由受试设备(EUT)的外行尺寸和测试要求确定,分1m法、3m法或10m法。上面的说法可能有些晦涩,通俗来讲电波暗室就是我们的受试设备EUT(产品)“接受考试”的一个场所,就是相信大家都经历过高考的考场。那这个产品的“考场”跟我们的考场有什么不一样的地方呢?

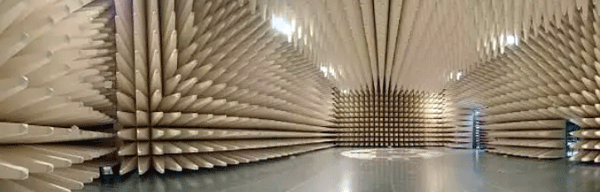

电波暗室

电波暗室

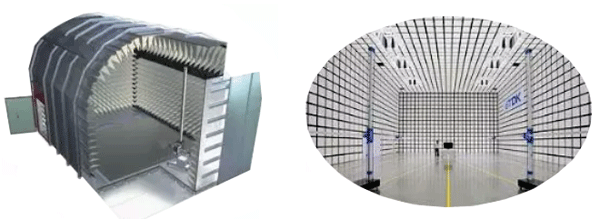

首先,我们先来认识一下这个大家伙-电波暗室,它分为半电波暗室、全电波暗室,我们去实验室做仪器仪表测试大部分接触的都是半电波暗室(也叫半电波电磁兼容暗室)。那半电波暗室和全电波暗室有什么区别呢?

介绍电波暗室之前我们先来认识一下暗室,暗室按照字面意思即有遮光设备的房间,房间很暗。

暗室
而电波暗室就是一个钢质全封闭房子,冷轧钢板是其主体屏蔽材料。包括六面壳体、门、窗等一般房屋要素,要求严密的电磁密封性能,并对所有进出管线作相应屏蔽处理,阻断电磁辐射出入。
电波暗室原理就是利用铁氧体吸波材料吸收电磁波以达到消除环境中电磁干扰。就像上图一样,全钢材封闭结构,内部有吸波材料。

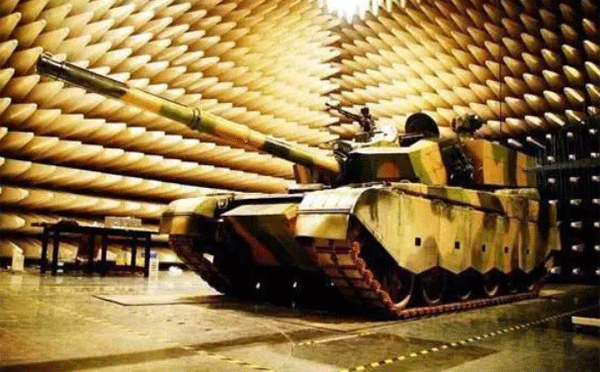

电波暗室结构
如何选择适合仪器仪表的电波暗室

我们知道黑暗的房间对光线有屏蔽作用,而电波暗室就是对测试环境电磁波的一种,所以也称之为“暗室”。由于需要达到良好的电磁屏蔽效果,需要大量的铁氧体材料和吸波材料,导致一个暗室的建设运营成本非常高,让许多企业望而却步。本质上来讲电波暗室一旦建成就属于“不动产”不可移动、不可更改的,加上一整套非常贵的测试设备和设备运营成本,所以大家在中小公司基本上见不到这种暗室,而中小仪表厂为了仪表研发EMC需求通常有两种选择:大的知名实验室检测机构和第三方EMC技术服务公司。我们看一下其中的优缺点,便于大家更简单高效的解决仪器仪表电磁兼容相关问题。

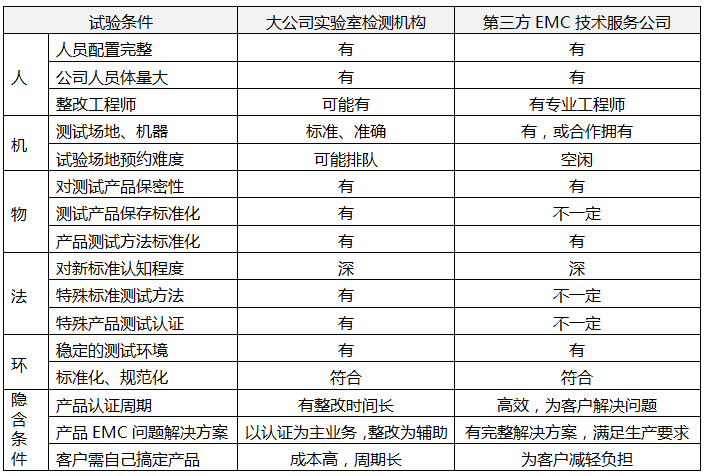

知名实验室和第三方EMC技术服务公司综合服务情况对比
知名实验室和第三方EMC技术服务公司综合服务情况对比

暗室的分类

下面我们看一下市面上都有哪些电波暗室,从暗室的设计的功能上,测试场地分为三种,分别是全电波暗室、半电波暗室和开阔场。在这三种测试场地中进行的辐射试验一般都可以认为符合电磁波在自由空间中的传播规律:

第一种:全电波暗室

摘自度娘百科:全电波暗室减小了外界电磁波信号对测试信号的干扰,同时电磁波吸波材料可以减小由于墙壁和天花板的反射对测试结果造成的多径效应影响,适用于发射、灵敏度和抗扰度实验。实际使用中,如果屏蔽体的屏蔽效能能够达到80dB-140dB,那么对于外界环境的干扰就可以忽略不计,在全电波暗室中可以模拟自由空间的情况。同其它两种测试场地相比,全电波暗室的地面、天花板和墙壁反射最小、受外界环境干扰最小,并且不受外界天气的影响。它的缺点在于受成本制约,测试空间有限。

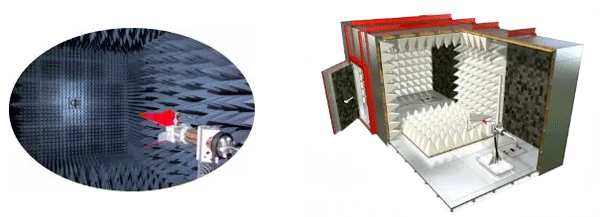

全电波暗室
通俗来讲全电波暗室是在这个屏蔽室的六个面都做了吸波和屏蔽处理,以达到最佳的电磁屏蔽效果。


第二种:半电波暗室

摘自度娘百科:半电波暗室与全电波暗室类似,也是一个经过屏蔽设计的六面盒体,在其内部覆盖有电磁波吸波材料,不同之处在于半电波暗室使用导电地板,不覆盖吸波材料。半电波暗室模拟理想的开阔场情况,即场地具有一个无限大的良好的导电地平面。在半电波暗室中,由于地面没有覆盖吸波材料,因此将产生反射路径,这样接收天线接收到的信号将是直射路径和反射路径信号的总和。

半电波暗室

通俗来讲半电波暗室是仪器仪表做EMC试验时所接触到的暗室,地面不加吸波材料,那为什么大部分仪器仪表选半波暗室去测试而不是全波暗室呢?主要是因为半波暗室在内墙四壁都有吸波材料,而地面为理想的反射面。从而模拟开阔场地的测试条件。因为壁面无反射波存在,所以在辐射发射和接收测试试验中,测量精度较高,目前半电波暗室在国内外流行,是比较理想的电磁兼容性测试场地。


第三种:开阔场

摘自度娘百科:开阔场是平坦、空旷、电导率均匀良好、无任何反射物的椭圆形或圆形试验场地,理想的开阔场地面具有良好的导电性,面积无限大,在30MHz-1000MHz之间接收天线接收到的信号将是直射路径和反射路径信号的总和。但在实际应用中,虽然可以获得良好的地面传导率,但是开阔场的面积却是有限的,因此可能造成发射天线与接收天线之间的相位差。在发射测试中,开阔场的使用和半电波暗室相同。

通俗来讲开阔场就是指测试产品设备(EUT)在露天测试场地中进行测量。虽然是露天场所,但是对开阔场来说也是需要满需相对应的测试环境要求,由于开阔场只能测辐射发射,而不能测辐射敏感度,现阶段随着空间电磁环境越来越恶劣,以及很难找到纯净的开阔场。目前国内外,电磁兼容很少少使用开阔试验场。一般使用半波暗室来进行测试。
