在进行温度测量的工业场合,使用热电偶、热电阻传感器的测量方式是主要的形式。由于现场与控制室位置相距较远,如不使用温度变送器,直接将传感器信号进行远距离传输,存在电缆成本过大及抗干扰能力弱的缺陷。

现场与仪表控制室距离较远(几十米到上千米),传感器经现场接线盒后,根据传感器种类的不同,采用不同材质的电缆线,对每个测量点,都需要独立地进行长距离的、低失真的物理信号传输。对于热电阻,每个测量点至少需三根铜线(三线制);对于热电偶,每个测量点需一对与传感器种类一致的补偿导线进行长距离连接,在多测量点并且距离较长时,电缆成本会高的无法接受,所以不得不增加恒温点,对冷端进行集中的汇集,以减少补偿导线的使用。设N为测量点数,则电缆芯数=3×N(三线制热阻),或电缆芯数=2×N(单支热电偶))。

除了电缆成本外,如何解决长距离传送中对信号的干扰及信号的失真,又是工程应用中难题。


因此,国内外温度仪表生产厂家,将温度变送器产品作为主要的产品门类。用于现场安装式温度变送单元,它采用二线制传送方式,4-20mA信号环路同时作为变送器电源输入。其中的小型的模块式结构温度变送器(比如YE-ER213和YR-ER211)由于可直接安装于原有的接线盒或小型隔爆盒内,与传感器形成一体化结构,通过4-20mA信号环路进行远距离传输的方式,越来越被用户接受,市场前景很大。


温度变送器可以安装于现场。大多数情况下,温度变送器与热电偶、热电阻直接连接,形成一体化结构。也可根据需要(位置要求,集中要求、表面温度等因素),热电偶、热电阻先连接接线盒,再与较近的合适位置的温度变送器连接,形成分体式结构。温度变送器的使用,解决现场与仪表控制室距离较远情况下,通过较大信号4-20mA 的传输,提高干扰能力; 同时,又由于传输信号较大,对电缆线材质的要求降低;电缆芯数明显减少,设N为测量点数,则电缆芯数=N+1(4-20mA信号二线制变送器,多1芯备用),特别如采用现场总线技术,仅使用一条总线电缆。


早期的温度变送器,从温度信号的采集,处理,到变送信号的控制,均采用模拟技术,通用性较差,备品规格较多。随着数字技术的发展,目前主流市场的温度变送器产品大量采用能自匹配各种传感器采集、处理的数字技术,温度变送器量程也采用根据组态信息自动调整量程的数字技术,形成适合各种传感器输入,不同变送量程需要的通用的变送器平台,大大方便不同工程上对温度变送器的采购。


采用数字技术的温度变送器,作为新一代测量仪表可广泛应用于冶金、电力、化工等工业部门。温度变送器的应用,对用户可节约电缆成本;数字技术的应用对温度变送器通用性提供解决方案,减少备件的采购成本。


温度变送器产品系列

昌晖仪表制造有限公司是从事温度传感器和温度变送器研发与生产的专业厂家,其产品应用于电力、化工、建材、钢铁等领域,在温度变送器产品上主要有以下系列:

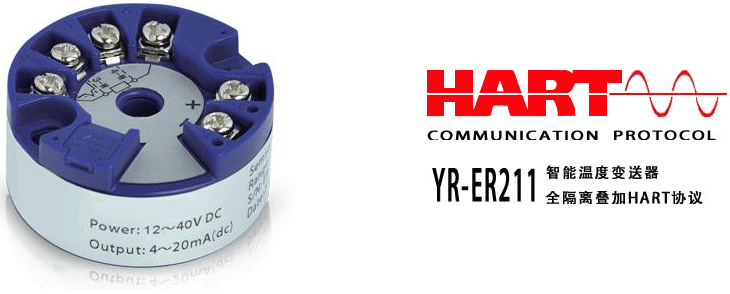

①模块化智能温度变送器

0.1%精度模块化智能温度变送器安装在温度传感器接线盒内以两线制4-20mA+电气隔离或两线制4-20mA+HART+电气隔离方式传送现场温度测量信号,典型型号有YR-ER213、YR-ER211和YR-ER230-I,温度变送器性能和价格在国内具有很强竞争优势。
HART温度变送器
②导轨式温度变送器

导轨式温度变送器安装在标准导轨上,精度0.1%,热电偶和热电阻信号通用,在温度漂移、长期稳定性、可靠性、抗干扰、低温度漂移、低功耗、高隔离强度等八个方面性能指标达到或超过国外进口产品,3年质保期。
导轨式温度变送器

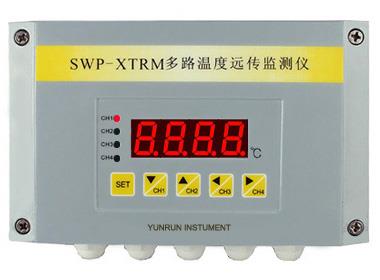

③多路温度远传监测仪

多路温度远传监测仪XTRM最多对4个温度点进行测量,高亮度LED显示被测回路中最高点温度(户也可以通过按键操作,选择查看任一点温度显示值),时将最高温度(或指定通道温度)以二线制4-20mA方式送入PLC或DCS系统。XTRM温度远传监测仪在全国大中型干法水泥厂设计和生产中应用。
XTRM多路温度远传监测仪
④热电偶/热电阻信号报警设定器

热电偶/热电阻信号报警设定器把现场的温度传感器信号隔离转换为4-20mA信号输出,同时据用户设定的量程、报警点、报警方式等参数,送出两路继电器报警输出。热电偶、热电阻信号报警设定器功能相当于带两个报警输出和1路4-20mA输出的温度变送器。热电偶/热电阻信号报警设定器典型型号有YR9001A和YR9002A
热电偶信号报警设定器
⑤功能安全温度变送器

功能安全温度变送器的整个生命周期包括需求、设计、生产等环节,均遵循IEC 61508国际标准,并需要通过功能安全认证,在冗余方式使用时,功能安全温度变送器可满足SIL3的安全完整性等级要求。

上述温度变送器从技术上均采用数字技术,其输入传感器的种类、接线方式、变送器量程、阻尼时间、报警方式等参数组态均可由现场用户通过产品适合的方式更改。温度变送器组态方式包括专用组态器(PC+编程适配器)或HART手操器。


对于各种类型温度变送器技术参数和温度变送器选型,请您移步至昌晖仪表网
//www.e-cumulus.com/product/list_71.html页面详细了解,并可获得在线工程师免费技术支持。
