活塞式压力计检定压力变送器方法及操作实例

2018/12/23 2:28:02 人评论 次浏览 分类:计量检定  文章地址://www.e-cumulus.com/tech/2308.html

压力变送器是一种将压力变量转换为可传送的标准化输出信号的仪表。它将检测到的压力信号转换为4-20mA电信号传送给仪表或控制系统,进行联锁或显示。由于压力变送器的重要作用,其定期校验或检定压力变送器工作就显得相当重要。

由于各个热工实验室标准仪器配置不同,而二等活塞式压力计用途比较广,可以校验工业压力表、压力控制器、压力变送器,所以各行业压力校准实验室喜欢选配二等活塞式压力计。但是由于活塞式压力计检定压力变送器时检定点压力值所对应的输出电流值的确定比较繁琐,所以一般实验室不喜欢用活塞压力计校验压力变送器。昌晖仪表认为活塞压力计的优点是它的打压介质是油,压力变化相对较慢;较容易稳定在需要的压力值,一旦确定了与祛码相匹配的检定点,校验起就相当快。本文以最常用的单晶硅压力变送器为例介绍用二等活塞式压力计检定压力变送器的方法。

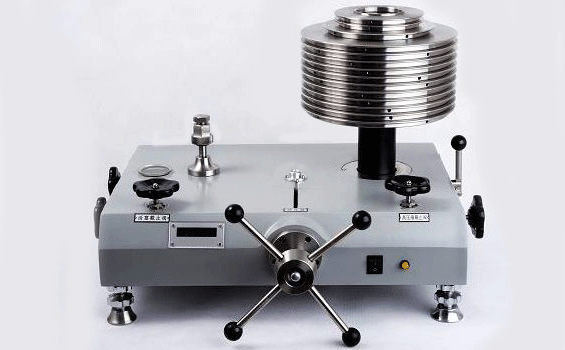

活塞式压力计

活塞式压力计检定压力变送器方法
在各种检定条件均具备的情况下,后续检定的压力变送器需要对其外观、绝缘电阻、基本误差、回程误差等项目进行校验。下面是校验的具体步骤。
1、检查压力变送器外观良好,输出端子对外壳的绝缘电阻不小于20MΩ。
2、对基本误差与回程误差进行检定。
①选择与压力变送器量程相适应的二等活塞压力计标准装置

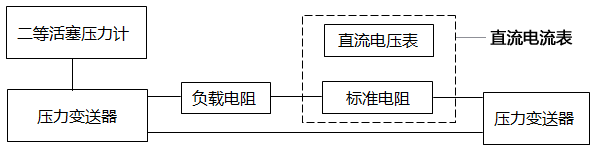

将被检压力变送器与活塞压力计、DC24V直流标准信号源连接好,连接方法如图1所示。
活塞式压力计与压力变送器的连接
②检定点的确定

检定0.5级以上的压力变送器时,需用二等标准活塞式压力计或数字压力计作为标准器,而活塞压力计能够测量的压力值是不连续的,所以要根据压力变送器的量程和活塞压力计输出压力的可能,确定5个或5个以上的检定点。
③示值检定
检定时,从下限值开始平稳地输入压力信号到各检定点,读取并记录输出电流值直至上限;然后反方向平稳地改变压力信号到各检定点,读取并记录输出电流值直至下限。以这样上、下行程的检定作为一次循环,如此进行两个循环的检定。值得注意的是在检定过程中不允许调零点和量程,不允许轻敲或振动变送器,而且在接近检定点时,输入压力信号应足够慢,避免出现过冲现象。
④计算允许误差及基本误差、回程误差
◆允许误差=±(量程上限-量程下限)×精度/100
◆基本误差△A=Ad-As
△A=Ad-As公式中△A为压力变送器各检定点的测量误差;Ad为压力变送器上行程或下行程各检定点的实际输出值;As为压力变送器各检定点的理论输出值;以最大一次的测量误差为该点的基本误差。
◆回程误差△A=|Ad1-Ad2|
△A=|Ad1-Ad2|公式中△A为压力变送器的回程误差;Ad1为压力变送器上行程检定点的实际输出值;Ad2为压力变送器下行程检定点的实际输出值;以最大一次的回程误差作为该检定点的回程误差记录。
⑤基本误差及回程误差小于或等于允许误差,则此变送器精度合格,可以直接使用,不必重新调整。
⑥若压力变送器误差超出允许范围,需要重新调整。

活塞式压力计检定压力变送器实例
以一台测量范围为0-3MPa、精度等级为0.5的压力变送器为例,来说明普通压力变送器在二等活塞压力计上的的校验及数据处理方法。
1、首先检查变送器外观是否良好,绝缘电阻是否满足输出端子对外壳不小于20MΩ。
2、选择1台与所检变送器量程相适应的二等活塞压力计
3、按照检定要求连接压力变送器与活塞压力计、直流标准信号源。
4、检定点的确定:0-6MPa二等活塞压力计所配备砝码为:0.1MPa砝码5块(1块固定在活塞盘上)和0.5MPa砝码11块。将压力变送器量程按照25%递增的顺序分配,所对应的电流输出值如表1所示。

表1  压力变送器量程按25%递增所对应的输出电流


检定点压力值/MPa                     输出电流/mA
0.00                                            4.000
0.75                                            8.000
1.50                                            12.000
2.25                                            16.000
3.00                                            20.000

但是由于0-6)MPa活塞压力计所配备砝码为:0.1MPa和0.5MPa,所以我们所选的检定点必须让砝码能够搭配出,因此选择如下检定点:0MPa,0.8MPa,1.6MPa,2.3MPa,3.0MPa分别计算出每个检定点对应的电流值。

以0.8MPa为例,计算其所对应的输出电流值,由于压力变送器的压力值与输出电流值成线性对应关系,所以通过以下方法计算:

设0.8MPa时的电流值为x,则

计算得:x=8.267mA
用同样的方法分别计算出1.6MPa,2.3MPa,3.0MPa所对应的输出电流值如表2所示。

表2  适应砝码压力的检定点压力值与输出电流值
检定点压力值/MPa                     输出电流/mA
0.00                                           4.000
0.80                                           8.267
1.60                                           12.533
2.30                                           16.267
3.00                                           20.000

5、示值检定
零点检定:在大气压下变送器未承压时,电流标准器所显示的电流值。
打压检定:按确定好的检定点进行上行程检定,按需要的检定点压力值放好祛码,缓慢旋转手轮进行打压,并读取检定点输出电流值,做好记录。加压至满量程后逐渐回旋手轮进行减压,按每个检定点逐点缓慢地进行下行程检定,观察各点输出电流值,并做好记录。
以这样上、下行程的方式对检定点作检定,如此进行两个循环的检定。

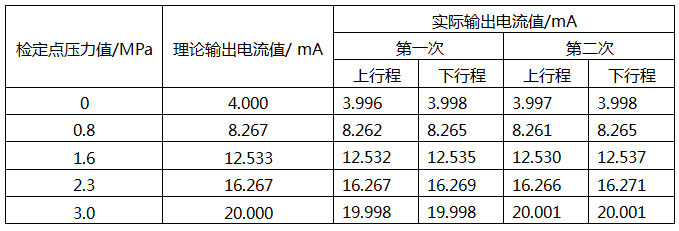

检定数值记录如表3所示。
表3     实验检定数据记录表


6、计算允许误差、基本误差及回程误差

①允许误差=±(量程上限-量程下限)×精度/100=+(3MPa-0MPa)×0.5%/100=±0.08MPa
②基本误差△A=Ad-As
以0.8MPa检定点为例,计算基本误差:
第一次测量上行误差=8.262-8.267=-0.005mA
第一次测量下行误差=8.265-8.267=-0.002mA
第二次测量上行误差=8.261-8.267=-0.006mA
第二次测量下行误差=8.265-8.267=-0.002mA
取测量误差绝对值最大的数作为该检定点的基本误差:-0.006mA
③回程误差计算:
第一次回程误差:|8.265-8.262|=0.003mA
第二次回程误差:|8.265-8.261|=0.004mA
取最大回程误差,所以0.8MPa检定点的回程误差定为0.004mA

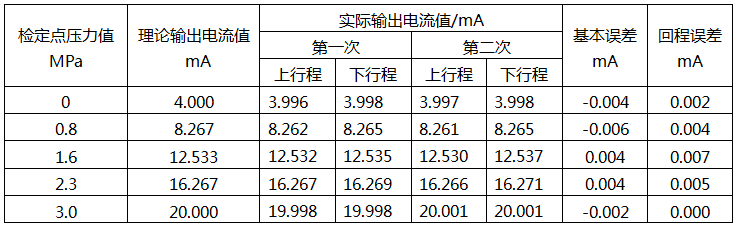

其他点回程误差计算方法同上。最后计算出的结果如表4所示。


比较各检定点测量误差和回程误差均小于允许误差,则判定此压力变送器精度合格,可以直接使用,不必重新调整。可出具检定证书。


在个行业中校验压力变送器可用的标准装置有多种,这里只介绍了用二等活塞式压力计校验压力变送器的方法。掌握了活塞压力计校验压力变送器的方法要点,使用起来就相当方便了。


活塞式压力计是基于帕斯卡定律及流体静力学平衡原理产生的一种高准确度、高复现性和高可信度的标准压力计量仪器,也有压力天平之称,特别是活塞式压力计的长期稳定度已经使其成为高准确度压力计量领域不可或缺的计量标准仪器,所以国际首选的压力计量最高标准都是活塞式压力计。在我国国家级、各省级以及企业计量实验室的最高压力基准、标准装置均采用活塞压力计。


活塞式压力计功能特点

◆各项指标完全符合JJG 59-2007《活塞式压力计》、JJG99-2006《砝码》、国家计量检定规程。
◆活塞和活塞筒采用高强度,高硬度和低温度线胀系数的碳钨等材料制成,提高了活塞的耐磨性,减小了活塞杆和活塞缸的线胀系数、形变系数。
◆活塞工作位置采用位移传感器监测,具有灵敏、醒目、准确的优点。
◆砝码已经进行压力形变系数和当地重力加速度修正。
◆测量范围:名义标称测量范围与实际测量范围一致。
◆活塞系统可以方便拿出送检(不用携带沉重的主机台)。
◆可作为传递用检定活塞式压力计;也可高精度测试用。可配kg砝码和MPa砝码
◆加压系统先进,轻便耐用!可轻松打压至250MPa
◆砝码采用挂篮结构,重心低,稳定性极好

作者:宁夏大唐国际大坝发电有限责任公司 董永琴,郭军
