用分离元件组装单相固态继电器电路

2018/12/22 0:33:52 人评论次浏览分类：电子技术文章地址：//www.e-cumulus.com/tech/2305.html

昌晖仪表在本文分享一个用分离元件组装单相固态继电器的电路，供电子爱好者DIY固态继电器使用。

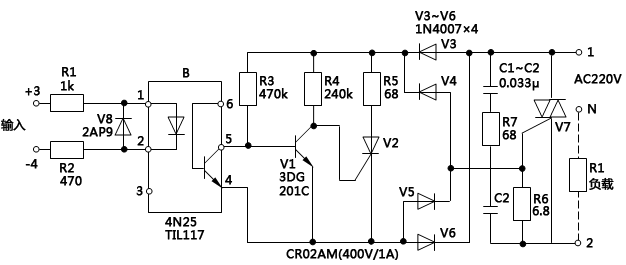

组装电路原理图见下图，图中V7为双向晶闸管，400V/5-10A(根据负载选择电流)装在散热片上，其余元件可装在一块50×70mm的印刷电路板上。

分离元件组装单相固态继电器的电路

电路工作原理如下：当输入端3、4有控制电压(6-30V)输入时，光电转换器B的4、5脚导通，V1截止、V2导通，经二极管V3-V6触发V7，主电路的1端经V7到主电路的2端把负载接通。当输入端3、4无电压输入时，V1导通、V2截止，V7也截止，负载脱离电源。
