干货|电气二次回路的编号

2018/12/8 19:56:03 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/2290.html

为了便于二次回路的施工与日常维护,根据“四统一”的原则,必须对电缆和电缆所用芯进行编号,编号应该做到使用者能根据编号了解回路用途,能正确接线。

二次编号应根据等电位的原则进行,就是电气回路中遇于一点的导线都用同一个数码表示,当回路经过接点或者开关等隔离后,因为隔离点两端已不是等电位,所以应给予不同的编号,下面将具体的解释些常用电缆和电缆所用芯编号。

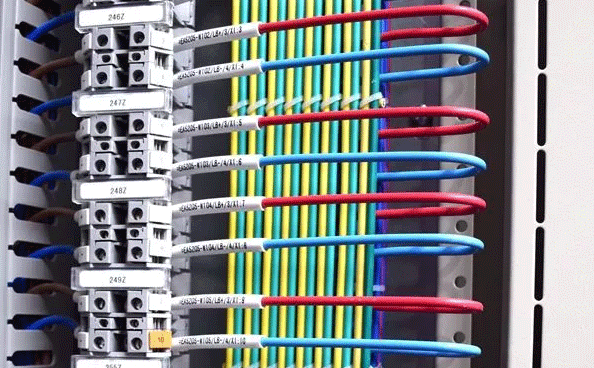

二次回路编号

电缆的编号

电缆的编号

本间隔电缆的编号:通常从101开始编号,以先间隔各个电气设备至端子箱电缆,再端子箱至主控室电缆,先电流回路,后控制回路,再信号回路,最后其他回路(如电气联锁回路,电源回路)的顺序,逐条编号,同一间隔电缆编号不允许重复。

该电缆所在一次间隔的种类:采用英文大写字母表示,220kV出线间隔E,母联EM,旁路EP,110kV出线间隔Y,母联YM,旁路YP,分段YF,35kV出线间隔U,分段UF,10kV出线间隔S,分段SF,电容器C,主变及主变各侧开关B,220kVPT:EYH,110kVPT:YYH,35kVPT:UYH,10kVPT:SYH。 该电缆所在一次间隔的调度编号尾数:如白沙变电站的豆沙线调度编号261,这里就编1,1#主变编1,1母PT编1,依此类推,如果该变电站只有一路旁路,或者一个母联或者分段开关,不需要编号。


各个安控装置如备自投,故障解列,低周减载等的电缆不单独编号,统一将电缆归于装置所控制的间隔依照上面的原则编号。


电源电缆编号

电缆号数:电源电缆联系全站同一一次电压等级的所有间隔,所以应该单独统一编号,一般从01开始依顺序编号
电源种类:交流电源编JL,直流电源编ZL。

由上面可知,所有相同间隔的相同功能电缆除了首位数有区别,其他数字应该是一样的。
