NPN和PNP型传感器与PLC的接线及注意事项

2018/11/21 16:01:45 人评论 次浏览 分类:过程控制  文章地址://www.e-cumulus.com/tech/2257.html

昌晖仪表在本文分享NPN和PNP型传感器与PLC的接线及注意事项,教大家NPN和PNP型传感器类型选择混淆时的处理方法,干货技术文章,值得收藏。

NPN和PNP型传感器在和PLC连接时如何接线?需要注意些什么?

NPN型传感器和PLC的接线方式

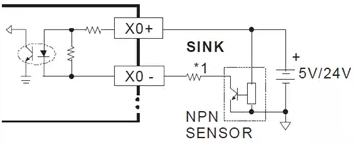

图1  NPN型传感器和PLC的接线方式

NPN类传感器在有信号触发的时候,信号输出线和V0线相连,相当于输出0V(5V/24V-)。NPN型传感器和PLC连接的时候,只能接漏型接法。
NPN型传感器和PLC的接线方式
图2  NPN型传感器和PLC的接线方式

PNP类传感器在有信号触发的时候,信号输出线和VCC线相连,相当于输出VCC(5V/24V+)。PNP型传感器和PLC连接的时候,只能接源型接法。

如何理解源型和漏型接法?

源型接线:源型输入就是高电平有效,意思是电流从输入点流入;漏型接法:漏型输入就是低电平有效,意思是电流从输入点流出。

NPN和PNP型传感器类型选择混淆了,如何处理?

NPN型传感器如何转换为PNP型传感器使用:电源正和信号线之间接一个上拉电阻输出逻辑和NPN输出的逻辑是相反的,即晶体管导通时(传感器有信号触发时)PLC输入为OFF,没有导通时PLC输入为ON。上拉电阻的阻值根据PLC最小ON电压和PLC输入点的内阻来决定。公式:PLC的最小ON电压=传感器的电源电压×[PLC输入点内阻/(PLC输入点内阻+上拉电阻)]。
