工业供热中蒸汽流量计和流量积算仪的误差及降低措施

2018/11/16 22:26:16人评论次浏览分类:流量测量 文章地址://www.e-cumulus.com/tech/2251.html

对工业供热的蒸汽流量进行测量时,会出现各种各样的问题,其中误差问题是最为关键,也是最容易出现的问题,误差问题会导致经济利益出现问题,引起双方出现经济纠纷。所以在实际测量过程中要对蒸汽流量计流量积算仪出现的问题进行及时的解决,避免出现利益纠纷,从而提高整套仪表的准确性。本文对工业供热中蒸汽流量计和流量积算仪的误差进行了深入的分析,其中主要的因素包括蒸汽的密度、差压信号传输过程中产生的一些误差、变送器出现故障等,因此,并对这些问题提出了具有针对性的解决对策,主要表现在设计方面、安装方面、维护方面等。

根据目前情况来看,对工业供热的蒸汽流量进行结算主要以蒸汽流量计流量积算仪上现实的数据为准,因此,蒸汽流量计和流量积算仪的计量在工业供热起着极为关键的作用,不仅影响着流量结算的推确性,还影响着双方的经济效益。但是蒸汽流量计和流量积算仪在实际应用过程中还存在一定的问题, 尤其是在选型上和安装上问题是最大的,再加上对设备缺乏一定维护措施和管理方案,所以在很大程度上无法保障整套蒸汽测量仪表对数据进行准确的测量。在供用双方之间会产生利益的纠纷,引起不必要的矛盾。所以要对导致蒸汽流量测量产生误差的主要因素进行分析,并采取具有针对性的措施,从而降低误差的发生率,提高测量的准确性。

1、蒸汽流量测量的误差分析
①蒸汽密度因素
蒸汽流量检测主要使用质量流量,主要通过过饱和的蒸汽,或者单项的蒸汽,体积和密度的测量都对蒸汽的质量流量起着决定的因素。对于测量蒸气的密度,一般情况下会需要温度与压カ进行补偿。由于测量的温度、压力存在一定的误差问题, 导致蒸汽流量在测量过程中缺乏一定的专区性。
②差压信号传输误差
差压信号传输过程中出现误差主要有三个方面:差压变送器的侧压不一致;引压管线导致传送失真;取样管的接头出现渗漏情况,导致测量过程中出现偏差。在停止供热过程中,冷凝管便就不会在形成冷凝水。一旦出现渗漏的情況,内部冷凝水的高度就会存在一定的差异性形成静压,如果冷凝水在差压变送器高压侧的高度高于低压侧的高度,供热流量就会出现,在测量过程中就会出现偏差的问题
③取样变送器故障
测量蒸汽流量的取样变送器一旦发生故障,测量就会漂移的情况,使测量的结果存在一定的误差。 如果蒸汽流量计零点受到一定的影响,比如模拟器件时漂,或者模拟器件温漂,差压信号在传递时,一旦出现各个因素的干扰,蒸汽流量计的零点就会发生漂移。

2、工业供热蒸汽流量测量误差的降低措施
①计量仪表的合理设计选型
在使用蒸汽流量计和流量积算仪的之前,要选择合适的型号和设计, 首先要考虑仪表面临的三种状态:常用、最小、最大蒸汽消耗用量,也要对蒸汽的品质进行详细的考虑,只有把常用、最小、蒸汽消耗用量最大这三种状态的蒸汽耗用量在一定程度上采用数据量化的形式进行表达,设计人员可以直接获取流量咨询单,并将其作为设计过程中主要的参考依据,对于在测量过程中所出现的误差问题,也可以进行有效的避免。

要想提高蒸汽流量计和流量积算仪在选型设计上的质量,设计人员要在此基础上对仪表的类型、 仪表的规型号进行考虑并进行确认。蒸汽流量计和流量积算仪的类型主要是指,蒸汽的流量在长期情况下,都比较小,而且是属于低压的蒸汽,则可以使用涡街流量计+贸易结算流量积算仪进行测量,蒸汽管道的直径是在300以下;如果蒸汽的流量比较大,且具有一定的稳定性, 就可以使用推荐使用孔板流量计+贸易结算流量积算仪进行测量,蒸汽管道的直径是在400以上。仪表的规格型号主要是指蒸汽流量计和流量积算仪在设计方面不仅要满足最大计量准确性的要求;还要满足最小计量准确性的要求。一旦在使用过程中,管道的直径变大,差压比较低的现象,设计人员可以采用合理缩径的方法进行解决。在这个过程中一定要注意,对于一些流量差异小,或者变化较大的用户,在对计量仪表设计进行选型时,都会存在一定的困难,所以,对于前者可以推荐用户选用微差压变压器,后者选用双差压变送器,从而可以很好满足他们对测量精度问题的需求。

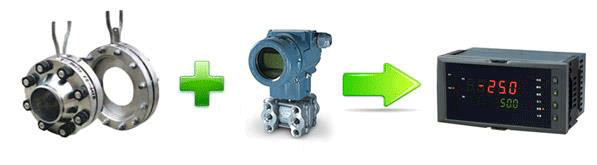

差压式流量计
②孔板流量计的正确安装

对于孔板流量计一般是用在管道直径在500以下的,要想保证测量的精度,对孔板流量计进行安装的过程中一定要予以高度的重视。孔板流量计的安装位置非常重要,它对测量的精度起着决定性的因索,安装人员要想保证测量的精度,最低的要求就是要认识说明书中直管道的要求。在实际安装过程中,节流元件不仅要与管道的中心线要处于垂直的状态,节流元件孔板的中心线要与工艺管道的中心线进行重合。节流在装置上下游侧直管段时,要特别注意它的长度,如果有设计图纸,要严格按照设计图纸进行选择长度,如果没有可以按照节流件前后的直管段进行选择,直管段必需是直的。另外,孔板前需要有10倍直径长度的直管段,孔板后需要有5倍直径长度的直管段实施。需要安装在节流装置的取压口位置上,而且要垂直安装,并要留出方便检修的地方,同时也不可以阻碍其他设备进行检修和维护工作。

③加强蒸汽流量计和流量积算仪的维护管理

对蒸汽流量计和流量积算仪要进行定期或者不定期的检查,做好仪表维护管理的工作,同时要定期对蒸汽流量计和流量积算仪进行检定。在进行检定工作的时候,要以检定管理制度为检定的标准。在维护管理过程中,一旦蒸汽流量计或流量积算仪出现不良反应,异常情况的之后,负责人员一定立即对其进行检查与维护。

综上所述,蒸汽流量测量出现误差有多因素的影响,所以要采取相应的解决对策进行处理,而且该对策必须具有一定的全面性、针对性,只有达到这个标准,才可以也很大程度上降低蒸汽测量的误差,提高蒸汽测量的准确性。通过选择合理设计的蒸汽流量计和流量积算仪,在最大程度上不仅可以满足蒸汽测量对仪表的连续性要求,还可以满足蒸汽测量对仪表的稳定性要求。蒸汽流量计在安装过程中,采取正确的安装技术,可以使蒸汽流量计不会受到破坏,从而提高测量的准确性。另外,对蒸汽流量计和流量积算仪进行有效的维护与管理,对于存在的问题可以及时发现,采取相应的解决对策进行处理,使工作可以顺利进行。
作者:福建省鸿山热电有限责任公司 李劲锋
