PLC的基本构成及日常维护

2018/10/23 18:22:21 人评论 次浏览 分类:PLC应用  文章地址://www.e-cumulus.com/tech/2220.html

PLC控制系统由CPU、存储器、I/O接口、通信模块、扩展模块、输入、输出设备构成;输入设备有按钮、触点、行程开关等检测元件;输出设备有继电器、接触器、电磁阀、电动机,电动执行器等控制元件,如图1所示。

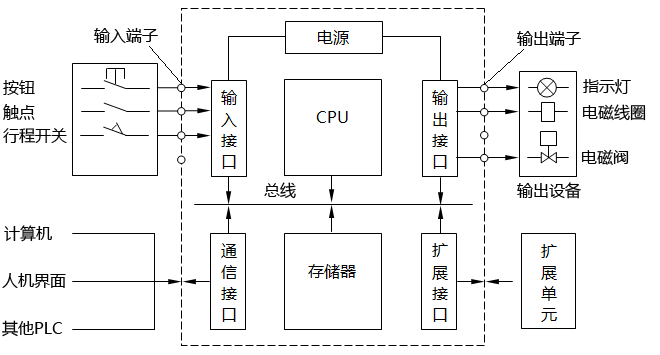

PLC控制系统结构示意图
图1 PLC控制系统结构示意图


①PLC维护要点

定期对电源电压进行检查,电源电压包括CPU的电源电压,I/O单元的电源电压,I/O模块的电源电压,还应检查锂电池的电压。检査PLC安装环境的温度、湿度是否满足使用要求,安装环境是否有灰尘,有害气体的侵蚀。还应检查CPU及I/O扩展模块的固定情况,I/O模块、通信线的连接电缆是否插紧,接线端子螺钉是否有松动或锈蚀现象。
②PLC的锂电池更换方法
PLC锂电池的寿命大约为5年,锂电池的电压逐渐降低到一定程度时,PLC的电池电压跌落指示灯就会闪亮。通常锂电池所支持的程序还可保留一周左右,需尽快更换电池。更换锂电池前要使PLC通电15s以上,使备用电源的电容器充电,以保证锂电池断开后,该电容器可做短暂供电,保护RAM中的信息不丢失,断开PLC的交流电源后,打开基本单元的电池盖板,取下旧电池换上新电池,更换电池要尽量快,不要超过3min,因为更换电池时间长,RAM中的程序有可能会丢失。
