一文弄懂时钟控制器与时间继电器的区别

2018/8/24 0:39:47 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/2159.html

时钟控制器和时间继电器都是控制回路的开关电器。所谓控制回路,指的是实施逻辑测控、电参量采集、信号放大和传递,以及信息管理的回路。时钟控制器用于较长时间精确测量和控制,而时间控制器则用于短时间的控制。时间继电器对时间的测控精确度有限,但要求重复性要好,触点类型还要多样化。

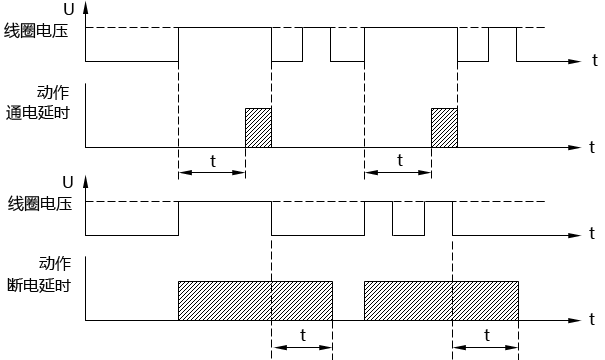

下图是通电延时和断电延时时间继电器的时序图:
通电延时和断电延时时间继电器的时序图

这里的时间t都很短,在10毫秒到10秒之间选定。可见,时钟控制器与时间继电器的区别还是很大的。在使用中,时钟控制器的时间对时很关键。

一般的时钟控制器利用本机高频振荡,再把振荡变换为0/1的脉冲,并确定一秒钟对应于多少个脉冲,由此实现基本计时。这种方法会出现测量误差,每24小时出现十几秒甚至数分钟的偏差很正常。因此,时钟控制器需要与基准时间对时。时间继电器则无需这种操作。

在实际测控中,PLC是一个最典型的元件。它既可以满足时钟控制器的需求,又可以实现时间继电器的任务,且时钟控制器和时间继电器的数量完全可以满足实际需求。

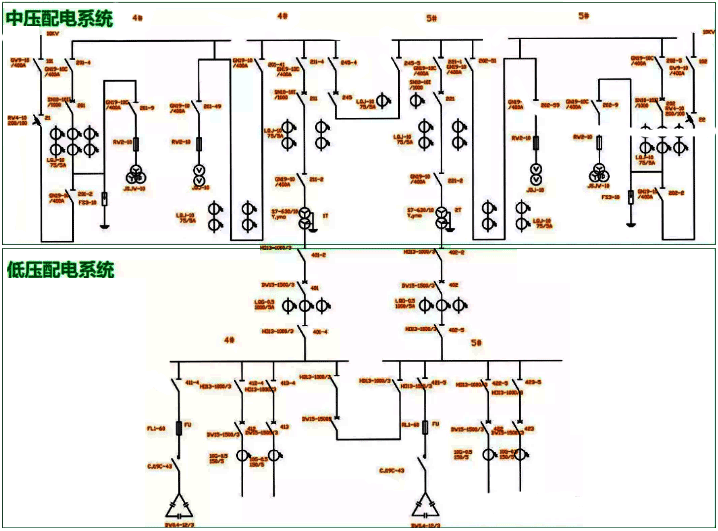

下图是中压配电系统和低压配电系统的示意图:
中压配电系统和低压配电系统的示意图

我们对上图实施电力监控,最常用的器件是PLC。我们用PLC实现现场的逻辑测控任务,实现电参量的采集任务,实现通信管理的任务。

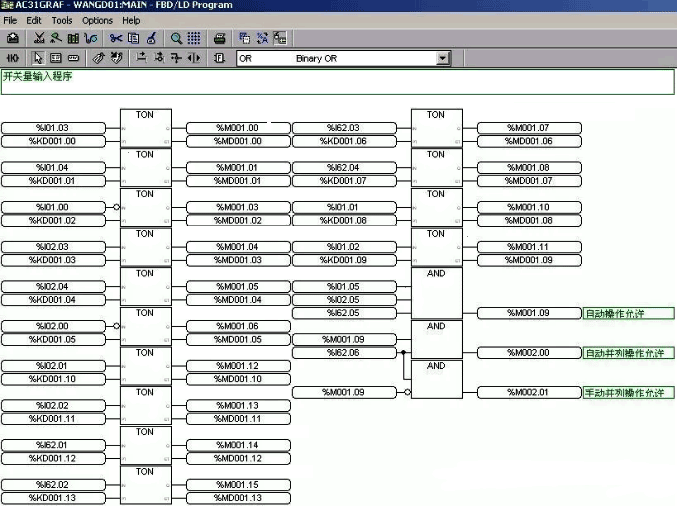

下图是ABB最普通的PLC,其中TON是通电延时时间继电器模块,用于开关量信号的防抖操作:
TON通电延时时间继电器模块

注意:这里所用的PLC由于太过基本,目前已经停产,用更高档的PLC取代了。

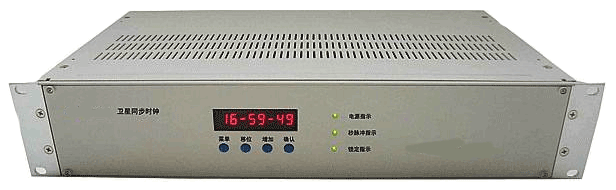

用PLC担任时钟控制器的任务,则一定要对时。工程师在设计变电站测控时,在站内设置GPS对时装置(北京时间),让PLC每日数次与GPS对时,以便校准PLC的计时基准时钟。下图是用于变电站测控用的GPS对时装置:
变电站测控用的GPS对时装置

GPS对时装置有户外天线,图中未显示

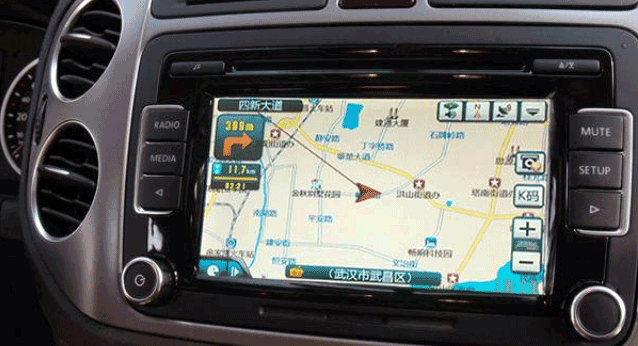

下图是寻常可见的汽车导航用的GPS装置,可见计时用GPS与导航用GPS的区别:
汽车导航用的GPS装置

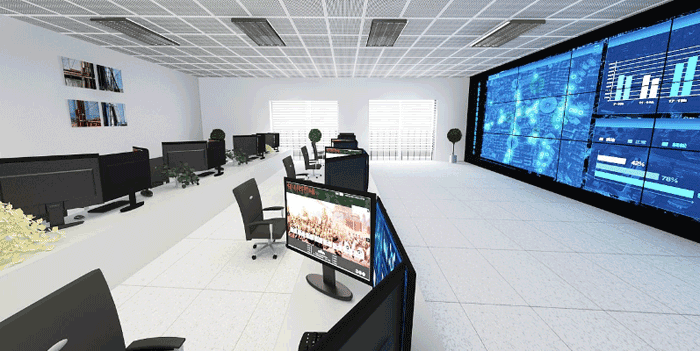

下图是某变电站电力监控的实景图。在这里,所谓的时间控制器功能真是小菜一碟。
某变电站电力监控的实景

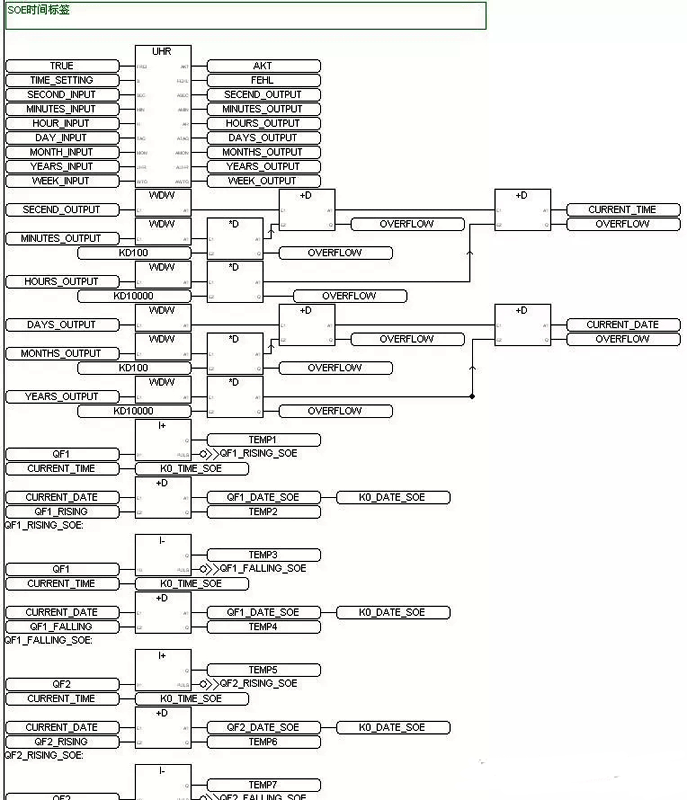

下图是时钟控制器的程序图,用于SOE的参量变位记录。测量和记录开关量变位的时间精度为1毫秒,连续记录时间长度是1年:
PLC时钟控制器的程序图

利用这段程序,我们可以记录下多达数百个开关量的变位信息,时间记录定位为年、月、日、时、分、秒、0.1秒。
作者:张白帆
