电量核算通过功率表达式法、实测法、对比法计算,结论不同

2018/8/18 19:07:52 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/2147.html

电力仪表结合实例分享功率表达式法、实测法、对比法进行电量核算的过程,通过计算数据对比告诉大家通过功率表达式法、实测法、对比法进行电量核算其结论是不一致的。

某金属加工厂10kV供电,采用高供高计三相两元件计量方式,2017年7月6日工作人员换表时误将A相二次电流接反,其他均无问题。截至到2018年5月18日开展用电普查时才发现接线错误,2018年6月6日计量人员将其接线更改正确。

供电企业相关部分提供信息
1、通过用户的电费发票可知,每月的电费在23万至27万之间;
2、该用户在换表前的月平均功率因数在0.90-0.95之间;
3、该用户的电流互感器变比为50:5。
4、换表时新表示度是0,截至到更换时的有功总电量为1244kwh

◆ 功率表达式法核算电量

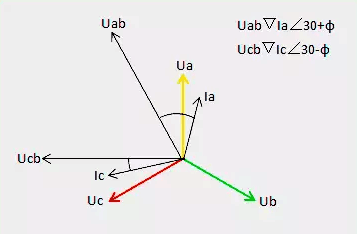

正确接线时的向量图
正确接线时的向量图

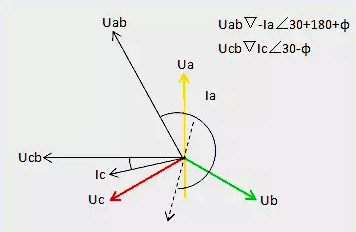

错误接线时的向量图

错误接线时的向量图
1、写出正确接线时的功率表达式

2、写出错误接线时的功率表达式

3、计算理论更正系数

4、计算实际更正系数
因用户功率因素在0.9-0.95之间,故平均功率因数值取0.93。当cosΦ=0.93时。tgΦ=0.394

5、计算更正率
δ=K-1=2.2-1=1.2
6、计算差错电量


◆ 实测法核算电量

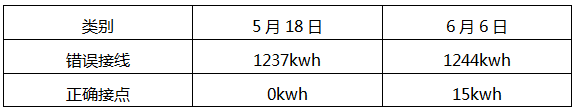

方法:计量人员5月18日在错误接线电能表旁安装一块接线正确的电能表。

1、对比法计算更正系数

2、计算更正率
δ=K-1=2.14-1=1.14
3、计算差错电量


◆ 对比法核算电量

方法:采用月平均电量推算错误接线时的电量,再进行差错电量的核算
1、计算更换前月平均电量

2、错误接线期间应计电量
W=25万kwh×11(个月)=275万kwh
3、错误接线期间实计电量
W△=W-W´=275-124.4=150.60万kwh

◆ 三种方法,三种结论

通过功率表达式法计算出的电量为149.28万kwh;通过实测法计算出的电量为141.82万kwh;通过对比法计算出的电量为150.60万kwh。
