回路中常用的本安关联设备指的就是安全栅，有齐纳式安全栅和隔离式安全栅两类，齐纳式安全栅仅有限能单元，还必须接地，在实际应用中逐步被淘汰。齐纳式安全栅功能示意图见图1

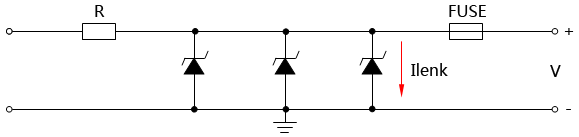

图1 齐纳式安全栅功能结构示意图
目前安全栅的应用基本上以隔离式安全栅为主，隔离式安全栅在限能的同时增加了隔离和信号处理单元，可有效的提高抗干扰能力，和信号处理能力，比如将4-20mA转换成1-10V。
图2 隔离式安全栅功能结构示意图
信号隔离器从原理上比隔离式安全栅少了限能单元，信号隔离器主攻隔离和信号处理，大部分的隔离式安全栅功能上可以替换信号隔离器，有些功率超出本安范畴的安全栅就做不到了。

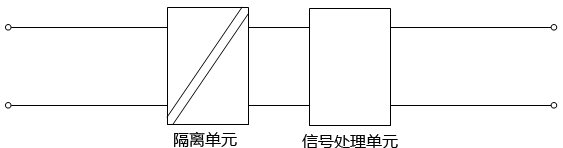

图3 信号隔离器功能结构示意图
电涌保护器SPD主要的功能是将雷电流泄放到大地。从抗冲击能力来讲，信号端口可以承受1kV/500A以下的冲击，而SPD抗冲击能力很强。

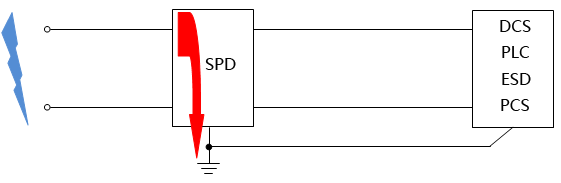

图4 电涌保护器SPD功能结构示意图
信号隔离器、安全栅、电涌保护器SPD三者功能、用途完全不同，在具体应用和选型中仪表工程技术人员应注意区分。
