磁翻板故障维修必须在熟悉磁翻板液位计工作原理的基础上进行，昌晖仪表在本文结合磁翻板液位计故障维修实例和大家分享磁翻板液位计故障检查和处理经验。
磁翻板液位计工作原理及结构

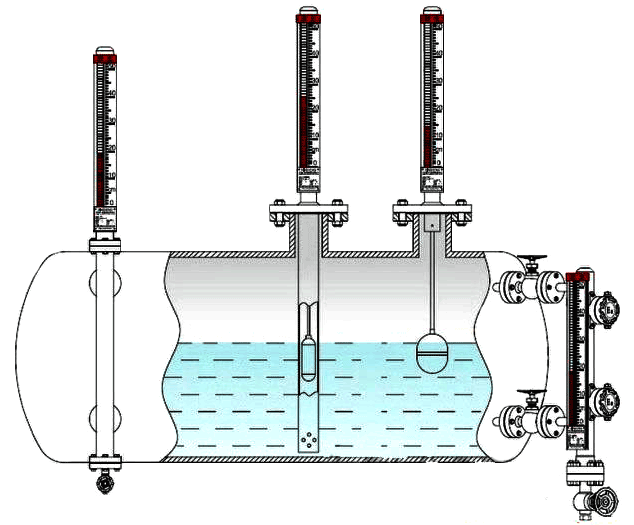

磁翻板液位计的结构如图1所示，翻板液位计的安装方式有:侧装式、顶装式、悬挂式。由于磁翻板还有柱状的，有的产品称其为磁翻柱液位计，两者工作原理相同，昌晖仪表按习惯统称为磁翻板液位计。它是根据浮力原理和磁性耦合作用工作的。当被测容器中的液位升降时，液位计测量导管中的磁浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻板指示器，磁翻板指示器驱动红，白翻板翻转180°，当液位上升时翻板由白色转变为红色，当液位下降时翻板由红色转变为白色，磁翻板指示器的红白交界处即为液位的实际高度。

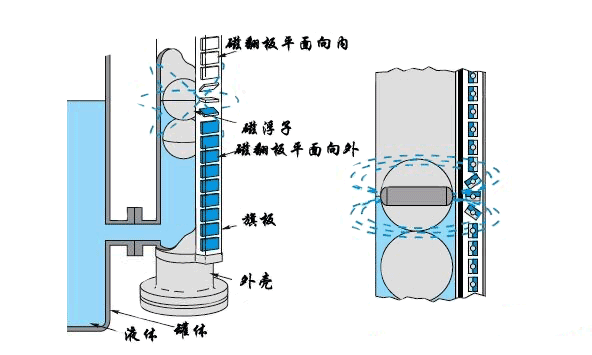

图1 磁翻板液位计结构示意图
磁翻板液位计维修实例
[实例1]顶装式液位计仅在气液位分界的地方指示红色，液位以下全部指示白色。
[故障检查]到现场用磁钢在外面刷，翻板翻转正常；拆卸检查发现浮子与连杆脱落。
[故障处理]重新将连杆与浮子连接安装后，液位指示正常。
[维修小结]顶装式翻板液位计的磁钢不在浮子内，浮子只与连杆相连接，连杆与上部测量导管内的磁钢连成一体，液位变化时，浮子带动连杆使磁钢在测量导管内上下运动，来带动指示部分的红，白磁板翻转。当浮子与连杆脱落瞬间，连杆在自重作用下快速下落，磁翻板还没有来得及从红色翻转到白色，磁钢就已离开了翻板，翻板又恢复回白色。这就是液位以下全部指示为白色的原因。
[实例2]顶装式液位计指示与实际液位偏差很大，且变化迟缓。
[故障检查]用磁钢在液位计有机玻璃盖板上上下刷动，翻板能正常转换，怀疑浮子有问题。与工艺联系停车后进行检查及处理。
[故障处理]检查发现浮子与连杆上附有很多污物，清洗后仪表恢复正常。
[维修小结]检查中曾垂直向上提起液位计本体50cm，正常情况下，磁翻板的指示应下降50cm，但指示基本没有变化。再检查才发现污物附在连杆与浮子上，造成浮子动作迟缓，甚至不会动的故障。
[故障处理]清洗测量导管及浮子后，显示恢复正常。
[维修小结]磁翻板液位计的显示不准，液位跳变，DCS趋势曲线直线等现象，很多是浮子脏污，被测介质黏稠和结晶造成的；要停车才能拆卸检查、清洗或处理。
[实例3]磁翻板液位计远传的显示不正常，在无纸记录仪上有跳变或画直线的现象。
[故障检查]用磁钢在翻板液位计上下刷动，翻板可正常转换但显示仪变化不灵敏，排污后没有改观。判断是浮子的问题，拆卸检查发现测量导管内壁及浮子上附有许多黑色污物。
