一、填空题
1、当轴系仪表的位移探头和延伸电缆突然脱开时，此时面板上的 ALERT 、 DANGER 、 BYPASS 灯都亮， 报警 和 联锁 继电器都动作。
2、CS3000系统中如一个表的画面上有CAL字样，表明该表处于 校验 状态，可以改变它的 PV 值。
3、整个联锁系统应该由 检测元件 、 报警设定模件 、 逻辑控制系统 、 联锁执行元件 组成。
4、TPS或TDC3000系统中，各操作站（US或GUS）由 LCN 网络连接；各控制站（APM或HPM）由 UCN 连接，而NIM设备则是 LCN 和 UCN 的网络连接设备。
5、紧急停急系统必须通过TUV安全等级 AK4 以上的认证。
6、输出到直流电磁阀信号的中控两端子并接一个二接管的作用 放电 。
7、质量流量计是根据 科里奥利 原理制成的，一般随着测量温度的升高，它的质量流量 不变 (填增加、减少或不变)。
8、用一只标准压力表校验工艺压力表，读得标准压力表的读数为100Kpa，读得被校压力表的读数为98Kpa，则被校表的绝对误差为 -2KPa ，精度为 2.5级 。
9、505可以接受的转速探头个数为 2 个。
10、机组在升速过程中应快速通过 临界 区域。
11、反逻辑回路中，二取二回路应组成逻辑 或 。
12、套筒调节阀，只要改变套筒的窗口形状，就可以得到不同的 流量特性 和 流量系数 。
13、螺纹分为 公制螺纹 、 英制螺纹 两大类。
14、氧化锆氧分析器的类型一般是按照探头的结构形式来划分的。目前我厂使用的氧化锆分析器大致可分为 直插式 和 抽吸式 两种。
15、馏程，或称 沸程 是指油品试样的 蒸馏 温度 沸点 与馏出量之间以数字关系表示的温度范围。
二、选择题
1、RS触发器当S和R 端都不接通时，输出端为（ D ）
A、1 B、0 C、与S端一致 D、保持原状态不变。
2、用275手操器来设置智能差压变送器，正确的接线方法是（ A、B、C ）
3、三取二联锁逻辑关系可以用（ A ）
A、3个与门和一个或门 B、3个或门和一个或门
C、3个或门和一个与门 D、3个与门和一个非门
4、下面对联锁第一事故报警信号的描述，哪些是正确的。( A、B、D )
A、一般闪光表示第一事故信号，平光表示第二事故信号。
B、第一事故是为了更好地查找联锁发生的真正原因。
C、第一事故通常采用不确认直接复位消除。
D、联锁第一事故信号在紧急停车系统中采用SOE软件实现。
5、SPA报警设定器的“PASS WORD”遗忘，则应该（ C ）
A、重新断电启动 B、把口令跳线短接 C、把口令跳线断开 D、送入SPA报警设定器的超级密码“55”
6、以下属于标准节流装置的节流元件是: ( A、B、C )
A、孔板 B、喷嘴 C、文丘里管 D、1/4圆喷嘴
7、在以下四种节流元件中压损最小的节流元件是（ C ）
A、孔板 B、喷嘴 C、文丘里管 D、1/4圆喷嘴
8、在相同的差压下，当流体的密度增加时将会引起（ A、D ）
A、流体的质量流量增加 B、流体的体积流量增加
C、流体的质量流量减少 D、流体的体积流量减少
9、某人在设计孔板流量计时，管道的内径按DN100设计，但在实际使用时却发现管道内径为为DN102，这时仪表的实际流量将（ C、D ）
A、流体的质量流量增加 B、流体的体积流量增加
C、流体的质量流量减少 D、流体的体积流量减少
10、可用于国际贸易中的计量仪表精度是（ A、B、C ）
A、0.05级 B、0.1级 C、0.2级 D、0.3级
11、以下有四种K型热电偶配补偿导线与DCS的连接方法，正确的是（ A ）
12、Honeywell公司的FSC系统的DBM卡的作用是（ A、B、C、D ）
A、显示系统的时间和日期 B、提供后备电池的功能
C、机柜的温度检测 D、系统报警信息检测
13、对于Micro Motion质量流量计，若实际使用的压力比标定压力高得多时，这时测量质量流量值和实际流量相比应该是（ A ）（注现场没有压力变送器补偿，流量系数也未作处理）。
A、比实际流量少 B、比实际流量多 C、一样多 D、有可能比原来的流量多，也有可能比原来的少
14、在雷达液位计中，微波的传输与下列因素有关的是（ C、D ）
A、温度 B、压力 C、物料特性 D、介质的流动状态
15、炉温与给水流量组成串级调节系统，炉温为主参数，给水为付参数，气动薄膜调节阀选用气关阀，哪么主、付调节器的选择应是（ B ）
A、主调节器为正作用，付调节器为反作用。 B、主调节器为正作用，付调节器为正作用
C、主调节器为反作用，付调节器为正作用 D、主调节器为反作用，付调节器为反作用
16、本安型仪表可以适用于气的危险场所是（ D ）
A、0区、1区 B、1区、2区 C、2区、3区 D、所有区域
17、要把一只配吴忠定位器的正作用执行机构改成反作用执行机构，下面哪几步是必须做得（ A、D、E ）
A、更换执行机构推杆，配紫铜管 B、更换阀座阀芯 C、定位器气动放大器旋转180度
D、喷嘴档板上下换向，凸轮换向 E、更换行程牌
18、工艺管道采用18-8不锈钢材质，介质温度360℃，介质压力是6.0MPa，一次阀应选用( D )。
A、Z11H-40DN15 B、Z11Y-64DN15 C、J23H-160DN10 D、Z11Y-160DN15

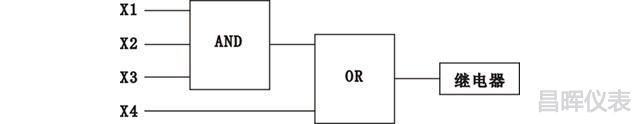

19、对于如图所示的逻辑，要求继电器的正常工作状态为事故安全型，下列说法正确的是：（B、C、D）
A、当X1=X2=1时，X3=X4=0 继电器得电
B、当X1=X2=X3=1时，继电器得电
C、当X1=X2=X3=X4=1时，继电器得电
D、当X1=X2=0；X3=X4=1时，继电器得电

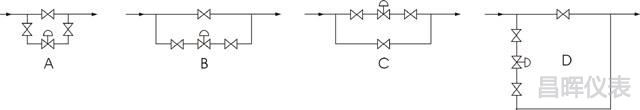

20、某装置有一调节阀经常被铁屑和脏物卡死，工艺提出要对调节回路进行改造，你认为比较合理安装方案是（C）
21、在流程中，表示气压信号线的符号是（A）
21、以下表示一些国家颁布的仪表常用的法定计量单位，正确的是：（A、C、D）
A、t/h B、T/H C、kg/m3D、Pa

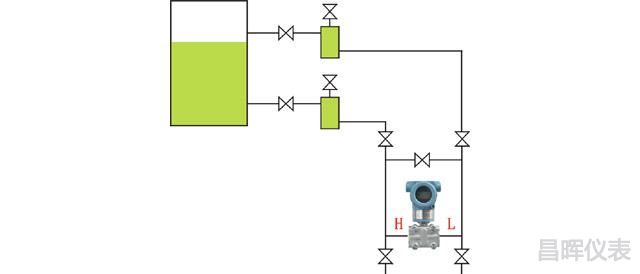

22、有一负迁移100%的仪表要求重新对零位（如图），仪表工灌好隔离液后对其回零检查，仪表对零的正确方法是（A、B）
A、关闭一次阀，打开上放空阀，仪表指示0%
B、关闭二次阀，打开平衡阀，仪表指示100%
C、关闭二次阀，打开排污阀，仪表指示100%
D、关闭二次阀，打开变送器排污堵头，仪表指示100%
23、加裂倾点仪样品杯内采用的检测方法是(A)。
A、光电检测 B、磁力检测 C、压力检测 D、流量检测
24．当被测气体中含有较多的烃类气体时，氧化锆分析仪的示值将（B）。
A、偏高 B、偏低 C、不变 D、不一定
25．以下(D)事件将会引起PV值的初始化（确定初值）：
A、控制器由手动切换到自动 B、控制器由自动切换到串级；
C、该点由ACTIVE状态置为INACTIVE D、该点由INACTIVE变为ACTIVE
26、HM设备用来存储生产过程的历史数据，同时也存储系统设备的属性文件和控制数据库文件，当HM故障时，系统将会受到（B）影响。
A、操作站无法操作 B、历史数据不能存储 C、控制站数据无法传送到操作站 D、不受任何影响。
三、是非题
1．对于3300mm 8 mm传感器来说其输出电压约为7.87V/mm 。(√)
2、3300传感器所测量的输出电压数值与材料有关。(√)
3、3300 8mm传感器不但能测量轴振动，也能测量键相位和转速。(√)
4、HPM或APM控制站所拥有的软点总量是有限制的，但每一类型点的数量只要不超过总数，可以任意组合。(√)
5、TPS系统中，点名可以是字母数字的任意组合，但不能包含空格。(√)
6、CS3000系统中如一个表的画面上有AOF字样，表明该表报警禁止。(√)
7、HPM控制站数据库组态时，硬点的槽号（地址号）必须唯一，而软点槽号无此要求。(×)
8、角接取压和法兰取压在标准孔板制造上有一定的区别。(×)
9、流量系数是在一定的条件下，表示介质水通过调节阀的流量，其单位是m3/h或t/h。(×)
10、热导型色谱仪开机时要先通电，再通载气，停机时先停载气。(×)
11、当色谱柱的分离效能明显变差时，出峰的速度也随之变慢。(×)
12、活接头的正确连接方向应是：活接头公口到母口的方向即是介质的流向。(×)
13、同样温度下，铂铑-铂铑热电偶的电势比铂铑-铂的热电势大。(×)
14、红外线是界于可见光与微波之间。(√)
15、闪点分析仪的温度升高速率对闪点有影响。(√)
16、兆欧表有三个接线柱：“线”L、“地”E、“屏”G。在进行一般测量时，只要把被测绝缘电阻接在“线”和“地”之间即可。(√)
17、TDC3000的控制组内只能包含调节回路。(×)
18、真空表所测得的读数是绝压。(√)
19、霍尼韦尔DCS中有一单回路调节系统，K设置越大，则放大倍数越大，调节作用越强。(√)
20、有一本质安全型仪表，仪表的引线接头必须加密封垫片，否则防爆性能被破坏。(×)
21、热电偶回路中接入铜导线后，虽然铜导线二端温度相同，但会影响热电偶的正确测量。(×)
22、偏心旋转调节阀对含固体悬浮物和高粘度的流体调节较为理想。(√)
23、一般凹凸面对焊法兰适用于易燃易爆、有毒、压力温度较高的管道。(√)
24、TDC-3000 DCS的操作站也具有数据采集和存储的作用。(×)
25、G1"圆柱管螺纹每25.4mm内的牙数为11牙。(√)
26、氧化锆氧分仪常用来测量可燃气体中的氧含量。(×)
27、音叉式液位开关动作点一般只跟安装位置有关。(√)
28、根据科里奥利原理，流体流过测量管时产生的相位差与流体的质量成一定的比例关系。(√)
29、在晶体三极管的特性参数中，β是指电流放大系数。(√)
30、TPS UCN网上可以挂APM、LM和NIM三种类型的节点。(√)
31、感应电动势产生的条件不是磁通本身的大小，而是磁通的变化。(√)
32、理研型号为SD-703EC的表是专门用来检测可燃气体的。(×)
33、一台本安型的气体报警仪必须在仪表盘后加装隔离安全栅。(×)
34、SS-3000C在自吹扫时红黑端子的电压为4V。(√)
四、问答题

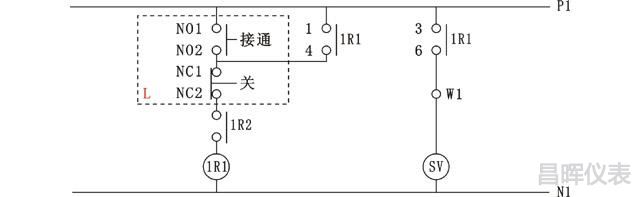

1、一个带电磁阀的联锁调节阀，当电磁阀激磁时，调节阀可以控制；失电时，调节阀联锁。在开车时，由于1R2继电器失电，工艺要求调节阀能控制。仪表工用短接线短接P1和W1两端子；开车正常后（1R2继电器已经得电），仪表工直接拆除短接线，会发生什么？为什么？
答：联锁调节阀动作，因为现场接通按钮是断开的，1R1继电器还是失电。如果为了联锁阀不动作，现场接通按钮必须按一下
2、氧化镐分析仪在运行中氧量值始终偏高，其原因可能有哪些？
答：① 安装法兰密封不严造成漏气。
② 标气入口堵塞不严或未堵塞造成漏气。
③ 镐管破裂漏气。
④ 探头长期未进行校准。
⑤ 锅炉或加热炉漏风。
3、TDC3000 DCS中某点的细目里出现"BadPV"（坏值），请写出至少四种原因。
答：1、输入信号断；2、此点没有处于激活状态；3、24V电源故障；4、严重超量程；5、AI卡故障
4、某3051变送器在用275手操器进行调零操作时，275上显示"ZERO FAIL"（调零失败），请问一般有几种可能？
答：①表头保护功能跳线插针位于ON位置；
②软件设定"LOCAL，KEYS"为不允许，（DISABLE）；
③偏差已超出零位调整的范围
五、计算题
1.有一比值调节系统，G1变送器量程为0-8000m3/h，G2变送器量程为0-10000m3/h，差压经开方后再用比值器，k=G2/G1=1.2，试求比值器上的比值系数。
答：变送器开方后得出比值系数为0.96。

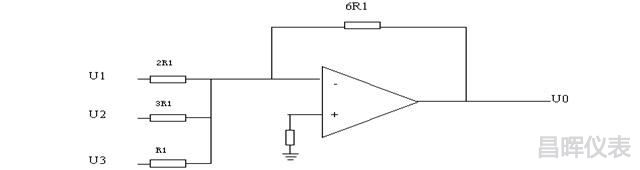

2、对于一如图所示的加法运算电路，已知U1=10V，U2=5V，U3=2V，请计算U0
答： U0=-（3U1+2U2+6U3）=-52V
3、现有一台精度等为0.25级流量变送器，工艺量程0-7500M3/h，在测量过程中，其最大绝对误差为52m3/h，求仪表的最大引用误差、基本误差、允许误差；请问该仪表的精度是否合格？
解：① 最大引用误差为：52÷（7500-0）×100%=0.69%
② 基本误差为：0.69%
③ 允许误差为：±0.25%
④ 仪表精度不合格。因为该表的基本误差为0.69%，大于仪表允许误差±0.25%。
六、仪表工识图题
1、下列图的功能是什么？
答：这是一个自锁回路。当条件A为“1”时，即使A又变成“0”，输出仍为“1”，此时只有当B为“0”时才能复位。

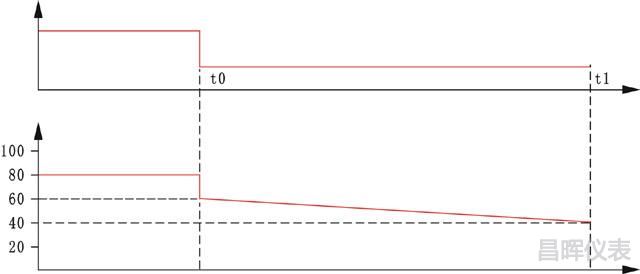

2、有一电动调节器,其参数整定为P(比例度)=50%，I(积分时间)=1分，D=0，测量与给定分别为60%，输出为80%，调节器正作用，在t0时，测量信号瞬时从60%降到50%，1分钟后，仪表输出值变化为多少？请画出输出变化曲线
