热电阻显示控制仪温度显示最大的原因和处理措施

2018/7/4 19:45:06 人评论 次浏览 分类:温度测量  文章地址://www.e-cumulus.com/tech/2064.html

出现热电阻显示控制仪温度显示最大情况时,通常是因热电阻断路、连线断路或热电阻与显示控制仪分度号不匹配造成的,若仪表维修工按照昌晖仪表提供的思路和方法可会迅速解决这个故障,本文经验值得大家分享和收藏。

在《如何处理热电阻温度显示最小的故障》中说过:图1是典型热电阻测温系统回路,热电阻回路故障检查都是在理解这个回路的基础上进行的,排查热电阻显示仪表温度显示最大的故障也需要用到这个回路图。

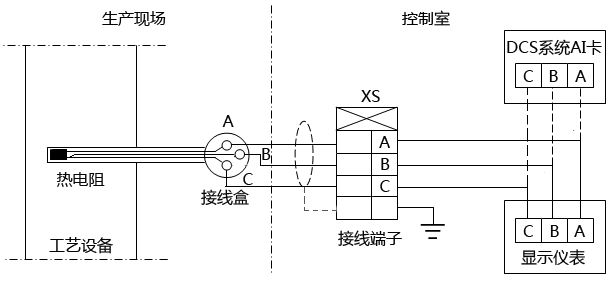

热电阻三线制测温系统回路示意图
图1    热电阻三线制测温系统回路示意图

热电阻显示仪表温度显示最大是指显示超过了仪表量程上限值。YR-GFC系列数字显示控制仪,PV大窗口显示一个“-OH-”。

热电阻显示控制仪温度显示最的原因如下:

①热电阻或接线有断路故障,温度将显示最大值并报警。先短接接线端子XS的A、B接线端,观察显示控制仪能否显示最小,如果没有显示最小,可能端子XS至显示仪A、B端的接线有断路故障,可用万用表检查该线路是否正常。如果能显示最小,再继续向现场检查;在XS端子拆下接在A号端的导线,用万用表测量A导线及B端的电阻值,即测量热电阻及连接导线的电阻值,如果电阻值很大或无穷大,说明热电阻或连接导线有接触不良或断路的故障。应重点检查导线是否严重氧化,接线螺钉是否松动,尤其是热电阻接线盒内的螺钉及导线,由于高温环境使其氧化,有害,潮湿气氛使螺钉或导线腐蚀,而出现接触电阻增大或不导电故障,热电阻接线盒内的接线螺钉有四颗,明显可见的是用来将连接导线与接线柱固定在一起的两颗螺钉,而不太明显的是把热电阻引线与接线柱固定在一起的另两颗螺钉。

②热电阻与显示仪表分度号不匹配,错用了热电阻,把Pt100热电阻与Cu50分度显示控制仪混用;新安装或更换显示仪表后,没有进行正确的参数设置。分别检查热电阻及显示控制仪,找出错误并更正。显示控制仪本身有故障,或参数设置有误,可用电阻箱输入电阻信号给显示控制仪进行判断。
