补偿导线与热电偶配套使用，仪表工必须熟悉补偿导线特性及补偿导线正负极及类型区分方法，这样才能正确使用补偿导线。昌晖仪表在本文分享补偿导线特性和识别的专业知识。
补偿导线的特性
补信导线用来将热电偶的参比端延伸到温度较稳定的场合，以补偿它们与热电偶连接处温度变化所产生的误差。补偿导线有延长型与补偿型两种。
①延长型补偿导线采用与热电偶相同的合金丝，有较宽的温度使用范围。用字母“X”附加在热电偶分度号之后表示，例“EX”。
②补楼型补偿导线的合金丝与配用热电偶的材质不同，故使用温度范围受限，但其热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值是相同的。用字母“C”附加在热电偶分度号之后表示，例如“KC”，不同合金丝可应用于同种分度号的热电偶，并用附加字母予以区别，例如“KCA”和“KCB”。常用补偿导线的特性如表1所示。

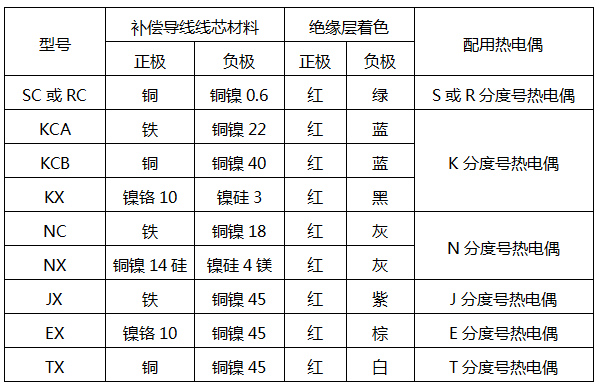

表1 常用补偿导线特性表
补偿导线的识别
常用补偿导线正极，负极的绝缘层着色见表1。不清楚补偿导线型号时，可根据补偿导线负极绝缘层着色来判断。绝缘层着色看不清楚的补偿导线，可把补偿导线两根线拧紧放入沸水中，用数字万用表的直流毫伏挡测量热电势，将万用表显示的电势值与环境温度对应的电势值相加，查对热电偶分度表中有接近100℃的，就可判断是何种类型的补偿导线。如某补偿导线放入沸水中测得热电势为3.010mV，测量时室温为25℃对应的热电势为1mV，则总热电势为4.01mV，查热电偶分度表中与其接近的有K分度为98℃，T分度为94℃，可以确定该补偿导线型号为KCB。
