多冲量控制系统最典型的就是锅炉三冲量给水控制系统，如图1所示。它由汽包水位、蒸汽流量、给水流量组成了三冲量液位控制系统。汽包水位是主冲量信号，蒸汽流量、给水流量是两个辅助冲量信号，其测量值经过减法运算器后进入外给定调节器，外给定调节器后直接作用于调节阀，所以滞后小，超前作用强，实质是一个静态的前馈-反馈控制系统。

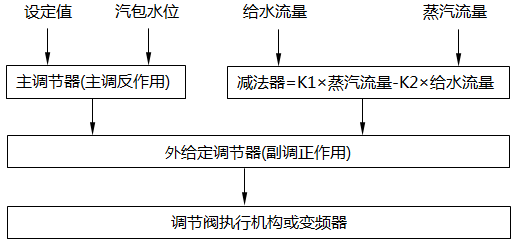

图1 锅炉三冲量给水控制系统图
通常调节器、外给定调节器、减法器、手操器等环节是由DCS的软件来实现的，出故障的概率很低。因此，在分析和检查故障时，应检查的部件主要是汽包水位、给水流量、蒸汽流量差压变送器的本体及供电、信号线路是否正常；可通过手动操作来判断阀门定位器及调节阀是否正常。
因此，应掌握汽包水位、给水流量、蒸汽流量的测量信号中断时，汽包水位变化及调节阀开关方向的趋势、以便分析和排除故障。
从图1知，汽包水位调节器的输出信号作为外给定调节器控制信号、蒸汽流量信号、给水流量信号(负信号)一同送进减法器进行运算，减法器的输出作为外给定调节器测量信号，外给定调节器输出控制调节阀的开度。
①当给水流量信号中断时，相当于输入减法器的综合信号增加，由于外给定调节器为正作用，所以外个定调节器输出电流也增大，使调节阀开度增大，于是给水流量增加，会导致汽包水位升高，处理不及时将会导致蒸汽带水。
②当汽包水位信号中断时，会产生与给水流量信号中断同样的现象。
③当蒸汽流量信号中断时，相当于输入减法器的综合信号减少，由于外给定调节器为正作用，所以外个定调节器输出电流也减小，使调节阀开度减小，于是给水流量减小，会导致汽包水位下降，处理不及时将会导致汽包缺水。
当发生以上三种情况之一时，应立即将控制系统切至手动控制，然后检查故障。以上三种情况的产生一般都是差压变送器有故障所致，应检查差压变送器的供电是否中断，信号线路是否断开，配用的信号隔离器、DCS的输入板卡是否有问题。
