PLC维修时检查判断PLC故障的思路

2018/6/9 13:23:04 人评论 次浏览 分类:PLC应用  文章地址://www.e-cumulus.com/tech/2022.html

黄文鑫在PLC故障检查判断思路文章中为大家提供了快速排查故障的步骤的思路和方法,值得初学者认真学习。

PLC硬件损坏或软件运行出错的概率极低,检查故障时,重点应放在PLC的外围电气元件,PLC的故障大多数是外围接口信号故障,维修时,只要PLC有部分控制的动作正常,就不用怀疑PLC的程序问题。确认运算程序有输出,而PLC的接口没有输出,则为接口电路故障。PLC系统的硬件故障多于软件故障,大多是外部信号不满足或执行元件故障引起,而不是PLC系统的问题。

可根据PLC输入、输出状态来判断故障。PLC的输入输出信号都要通过I/O通道,有些故障会在I/O接口通道上反映出来,有时通过观察I/O接口状态,就可找出故障原因。

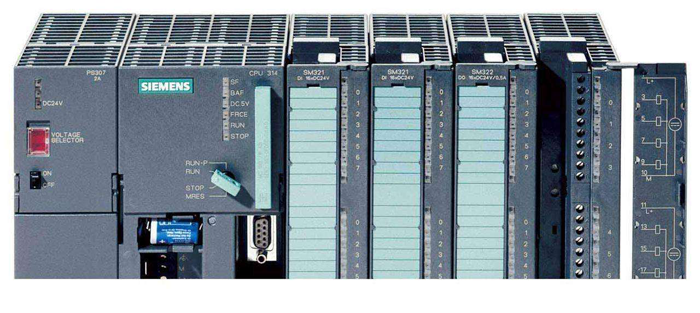

西门子PLC
PLC都具有自诊断功能,检查故障时可根据报警信息,查明原因并确定故障部位,也是检查和排除PLC故障的基本手段和方法。先判断故障是全局还是局部的,上位机显示多处控制元件工作不正常,提示很多报警信息,就需要检查CPU模块、存储器模块、通信模块及电源等公共部分。

经验表明PLC控制系统出现的绝大部分故障,都是通过PLC程序检查出来的。PLC控制系统的动作都是按照一定顺序来完成的,观察系统的动作过程,比较故障和正常时的情况,大多可发现疑点,判断出现故障原因。有些故障可在屏幕上直接显示出报警原因,有些虽然有报警信息,但并没有直接反映出报警的原因;还有些故障不产生报警信息,只是有些动作不执行;遇到以上两种情况,跟踪PLC程序的运行是检查故障的有效方法。
