475手操器与压力变送器不能正常通信的原因

2018/5/21 18:09:12 人评论 次浏览 分类:变送器  文章地址://www.e-cumulus.com/tech/1992.html

475手操器与压力变送器不能正常通信通常因手操器使用不当、变送器有故障、手操器有问题和通信地址不对等导致,昌晖仪表在本文对475手操器与压力变送器不能正常通信的原因进行深度解读。

1、475手操器使用不当
手操器必须接在变送器的输入两端或负载两端,负载电阻不小于250Ω;不能接在电源两端,因为,电源的低阻抗相当于是同一个端点,手操器将无法从变送器内读取和存放信息。变送器的通信协议与手操器的通信协议不一致,也是造成两者不能通信的主要原因。

2、压力变送器有故障
通信中手操器显示“通信错误”,表示手操器的自检已经通过,故障出在变送器上。变送器的电源极性没有接反,有可能是以下问题。

①变送器供电部分损坏。由于不能正常供电,导致变送器无法完成通信,需要更换电源模块。变送器接线端子块上有个二极管,当二极管被击穿或损坏,不能正常供电,会导致变送器无法进行通信,更换接线端子块就可恢复通信。


②压力变送器感压膜盒的电路板损坏

这大多是压力变送器受雷击等强电流冲击,使电路板损坏,导致无法与手操器通信。这种故障无法修复只能做报废处理。

③电路板故障

无法完成通信工作,有的还伴有高报警,这时需更换电路板。更换过零部件的压力变送器,必须经过检定校准合格后才能使用。

④现场条件没有满足使用要求

回路负载电阻过大或太低,检查电阻是否低于250Ω。现场接线不正确,检查接线极性和连接是否正常,检查电缆屏蔽层是否在控制系统一端接地。变送器的回路电压和回路电流不足,可检查电压是否低于12VDC,电流是否小于4mA。

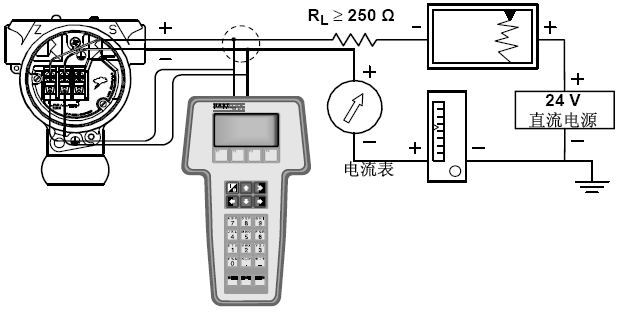

475手操器与压力变送器连接

3、475手操器有问题
最常见的是手操器电池包没有电,可卸下电池包进行充电。手操器的电线有问题,检查或更换电线。475手操器有死机现象,且无法用正常关机方法来关机时,可同时按住Fn+灯泡键几秒钟来关机,不要直接拔取电池来关机。

475手操器经常出现死机,可从系统卡中重新安装固件和软件,即RE-FLASH操作;故障仍然存在时,可重新安装475手操器的操作系统、系统软件以及应用程序,即RE-IM-AGE操作,2.0及以上版本的475手操器才有RE-IMAGE操作功能。步骤:进入475手操器Main menu→Settings→About HART475;选择RE-FLASH或RE-IMAGE→YES。按OK开始后要耐心等待,RE-FLASH耗时约20min,RE-IMAGE耗时约,50min。操作完成后,屏幕会有提示,根据提示操作即可。操作时一定要把充电器插上,因为本操作很耗电。操作过程中,禁用待机和自动关机计时器,否则可能会导致无法修复的严重后果。


点触笔无法对475手操器进行操作时,可对触屏进行校准。步骤进入HART475手操器Main menu→Settings,Delete键进入下一级菜单→Touch Screen Alignment,按Delete键进入校准界面,在屏幕中央会出现一个十字符号,用点触笔点中十字符号,十字符号会依次出现在5个位置上,用点触笔依次点中十字符号后,触屏即可恢复正常。


4、通信地址不对

检查压力变送器是否被设置为非零地址,处于轮询多点回路模式,可将475手操器轮询模式设置为使用地址轮询,设置为“0”则为轮询非多点回路。轮询地址或位号与压力变送器不匹配,使用了不正确的轮询地址也会无法通信。检查压力变送器与475手操器的通信是否被控制系统所禁止,可通过停止控制系统的HART通信,475手操器与压力变送器之间的通信就能恢复正常。
