安全栅的故障检查及处理

2018/5/23 12:53:12 人评论 次浏览 分类:调试维修  文章地址://www.e-cumulus.com/tech/1991.html

安全栅虽然不属于变送器的范畴,但由于与变送器配套使用很多,在检查和处理变送器故障时,少不了对安全栅的检查及判断,昌晖仪表官网特作介绍。

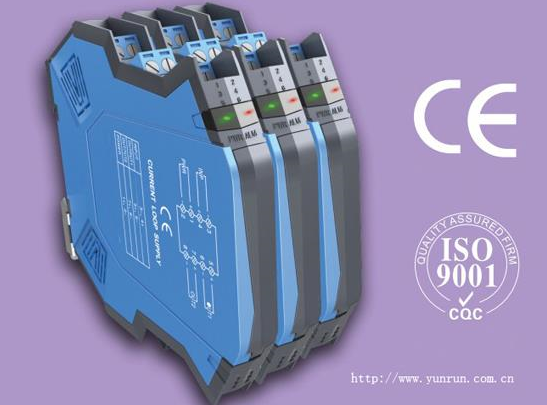

安全栅

变送器测量回路使用安全栅时,应考虑安全栅开启电压的压降问题、安全栅的内阻及与变送器的匹配问题。否则会出现一些意想不到的故障,如果安全栅的电压降过大,使测量回路的电压低于仪表正常工作的最小电源电压时(如EJA型≥16.4V,ST3000型≥11V,YR-ER101型≥12V),变送器会出现供电电压不足而使回路无法工作;或者由于没有单独的供电电源而使抗干扰能力差,使变送器不能正常工作。在确定安全栅供电电压是否不足前,应该先对测量回路的电阻进行测量,一是检查信号回路是否存在接触不良导致的电阻增大问题,二是判断导线过长、导线太细出现的回路电阻过大,通常回路电阻在250-600Ω没有问题,但大于700Ω可能就会出现测量偏差或变送器无法正常工作的故障。除线路电阻有影响外,更换内阻较小的安全栅是一种更好的解决办法。

安全栅没有接地,或者地线断了,共模干扰会使变送器无法正常工作。已按以上方法检查,但没有发现问题时,就要考虑安全栅选型及使用是否有问题,是否使用了未取得与智能变送器配套许可证的安全栅;或者安全栅选型不当,在应该使用隔离型安全栅的场合,使用了本安型安全栅,出现供电电压不足的问题。

安全栅常见故障及处理方法


故障现象          安全栅故障原因                              安全栅故障处理方法
无输出信号      电源输入端子连接错误或接线松动  检查并更正连接错误,紧固接线
无输出信号      电源输入电压过低              检查电源电压是否过低,并调高
无输出信号      电源的正负极性接反            更正电源的正负极性接线
无输出信号      内部电源变换器损坏            整机返厂维修
无输出信号      信号输入线连接错误或松动       改正输入接线,紧固接线
无输出信号      信号输入端熔丝熔断            整机返厂维修
无输出信号      信号输出线连接错误或松动       更正输出接线,紧固接线
无输出信号      外部输出回路开路或短路         检查出开路或短路点,进行处理
输出信号偏大    信号输出正负极性接反          检查信号极性,并更正
输出信号偏大    电流输负载电阻大于规定的阻值   检查负载电阻是否符合要求,确保外接负载电阻总和小于规定的电阻值
输出信号偏大    电源电压过低,驱动能力不足导致信号失真    检查输入电源电压是否过低,采取措施使电源电压合乎要求
输出信号不稳定 接线不牢固                  检查接线并紧固
输出信号不稳定 有干扰  安装位置应避免干扰源,输入、输出信号线尽量短,信号线和强电严格分开走线,检查接地是否正常
用兆欧表测试端子绝缘后安全栅损坏 测试前没有断开所有连线,大多会使仪表故障    整体返厂维修
安全栅在现场进行编程后损坏 没有断开所有连线,直接通电编程造成内部电路损坏    整体返厂维修

安全栅选型错误也会导致安全栅不能工作,安全栅选型请移步至//www.e-cumulus.com/product/list_85.html若您对安全栅应用有不明白之处可通过网站在线客服获得免费技术支持。
