多功能电力仪表校验方法和注意事项

2018/5/13 21:08:08 人评论 次浏览 分类:二次仪表  文章地址://www.e-cumulus.com/tech/1971.html

多功能电力仪表具高精度、有功能强大、带有通讯和电能脉冲输出功能、安装方便、接线简单、便于维护工程量小、现场可编程设置参数的特点,同时多功能电力仪表必须进行周期校验。本文阐述的是多功能电力仪表校验具体方法和步骤。

功能电力仪表特点及结构
①特点
多功能电力仪表作为一种先进的智能化、数字化的电网前端采集元件,该仪表可以应用于能源管理系统、配电自动化、智能建筑及智能开关柜中,能够高精度测量三相电网系统中所有常用的电量参数:三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能,具有多种接线方式,并带有通讯接口和电能脉冲输出功能。实现LED现场显示和远程RS485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点,可满足现场各种要求。

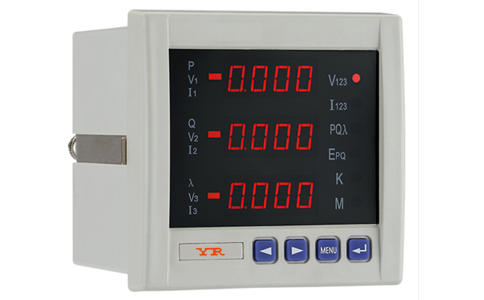

YR-GFE-9S4型多功能表
②结构
多功能电力仪表的外形、结构和功能大同小异,现以昌晖仪表的YR-GFE-9S4型多功能表为例,具体说明。YR-GFE-9S4型多功能表的面板(如图1左图)有三排LED显示窗口,四个硅胶按键,多功能电力仪表参数设置是通过仪表面板上的按键完成。

过功能电力仪表校验方法
多功能电力仪表的广泛应用给仪表校验工作带来了新的挑战。需要我们认真思索,不断实践,最终实现多功能电力仪表校验。本次采用XBY-332A交直流电表校验装置,具体阐述多功能电力仪表校验方法和具体步骤。

①多功能电力仪表电源
校验仪表前首先查看该过功能电力仪表是否已接入AC220V仪表且正常显示。有些正常运行的仪表,仪表电源已经接入,显不正常,有些新表,没有接入表电源或已经接入但没有电源输入时,这时需要另外接入表电源。对于新表、直接接入就行;对于已经有线接入但没有电源输入的表、我们必须将接入的线全部拆除,防止该表取的是AC220V交流电,有一端直接接地,我们接入的仪表电源火线直接接入仪表的接地端,造成电源对地短路事故。为了安全,一股会从有保护的插排上取电源,用按钮控制电源开断,这种方法接触稳定。

②多功能电力仪表校验步骤
进行多功能电力仪表校验时需要将多功能表与外部线路断开,即将仪表背面ABC三相的电流、电压端子压板下的导线全部拔出,防止试验台输入的电压电流经过外接导线进入其他电力系统造成事故。

多功能电力仪表接线方式为三相四线时,需要同时输入三相电压和三相电流,每组电流两根试验线,这时要同时准备10根试验线一起接入过功能电力仪表相对应的端子。多功能表的端子排列很紧密,每个端了空间很狭小,经过反复实践总结,我们采用试验夹连接的方式接入端子比较快捷方便,试验夹要采用带绝缘的,防止输入端短路。

校验时根据多功能电力仪表的参数输入相应的电流电压参数,分别记录仪表校验台的输出值和多功能电力仪表相对应的参数值。最后根据校验记录与标准值比较,得出误差值。

精度高、功能全、使用方便多功能电力仪表的广泛应用,需要过功能电力仪表校验技术和方法也要与时俱进。本文阐述里具体方法解决了这个问题,为系统的安全有效运行提供了条件。
作者:江苏省灌溉总渠管理处  张艳
