仪表人按导线颜色的用途来找线,快刀斩乱麻

2018/3/29 15:39:57 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/1884.html

很多仪表人没在接线这件事上跌倒,却在找线这件事情上翻了跟头,昌晖仪表在本文介绍通过导线颜色区分导线的用途及功能的方法,让仪表人找线效率更高,让思路更清晰!

黑、白、绿、红、蓝、橙、棕和灰,导线外面的绝缘护套颜色通常都有自己的指代意义。如果按照规范接线和布线的仪表或电气柜,使用本文介绍按导线颜色找线方法可事半功倍。但随意使用导线布线的柜子,此方法未必有效。

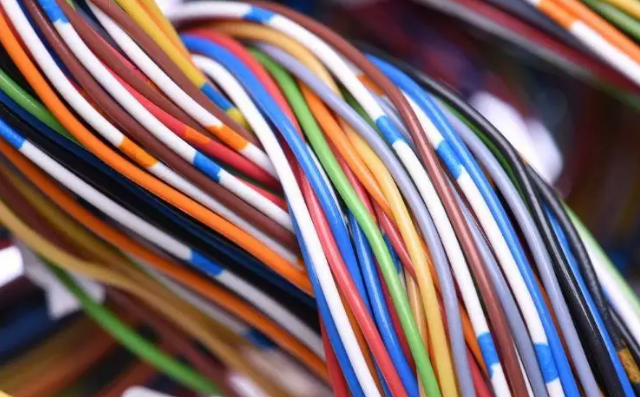

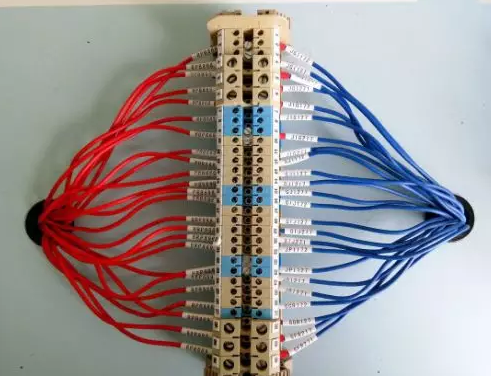

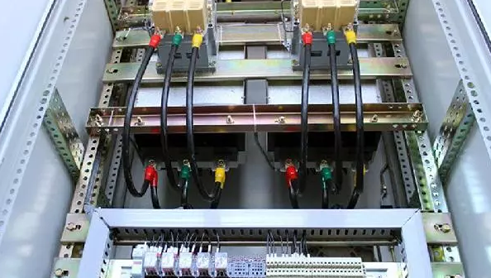

不同颜色的导线

1、依导线颜色标志电路
①黑色导线用于装置和设备的内部布线。

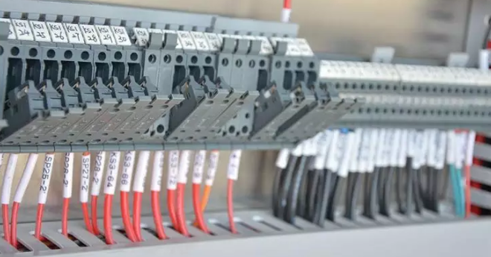

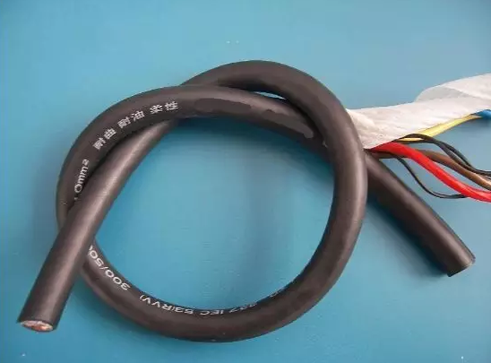

黑色导线的用途和功能

②棕色导线用于直流电路的正极
棕色导线用于直流电路的正极


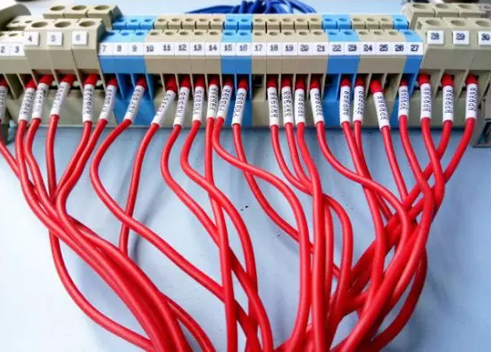

③红色导线用于三相电路的C相;半导体三极管的集电极;半导体二极管、整流二极管或可控硅管的阴极。


④黄色导线用于三相电路的A相;半导体三极管的基极;可控硅管和双向可控硅管的控制极。

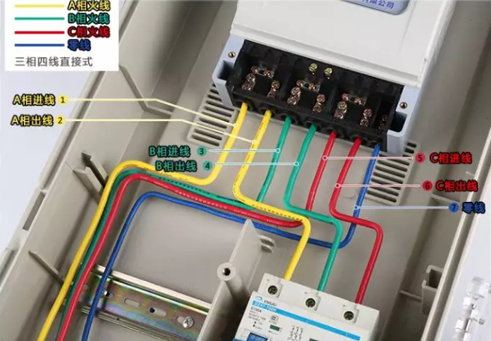

黄色导线用于三相电路的A相

⑤绿色导线用于三相电路的B相。
绿色导线用于三相电路的B相

⑥蓝色导线用于直流电路的负极;半导体三极管的发射极;半导体二极管、整流二极管或可控硅管的阳极。
蓝色导线用途和功能

⑦淡蓝色导线用于三相电路的零线或中性线;直流电路的接地中线。
淡蓝色导线用于三相电路的零线或中性线

⑧白色导线用于双向可控硅管的主电极;无指定用色的半导体电路。
白色导线用于双向可控硅管的主电极

⑨黄和绿双色导线用于(每种色宽约15-100毫米交替贴接)安全用的接地线。

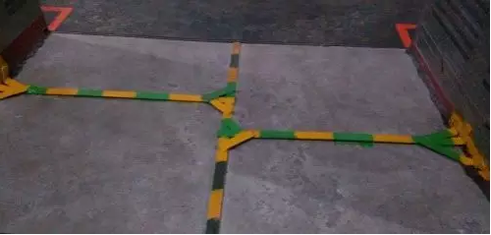

黄和绿双色导线用于安全用的接地线

⑩红、黑色并行用于使用双芯导线或双根绞线连接的交流电路。
红、黑色并行用于使用双芯导线或双根绞线连接的交流电路

2、依电路选择导线颜色时
①交流三相电路
A相:黄色;B相:绿色;C相:红色;零线或中性线:淡蓝色;安全用的接地线:黄和绿双色。

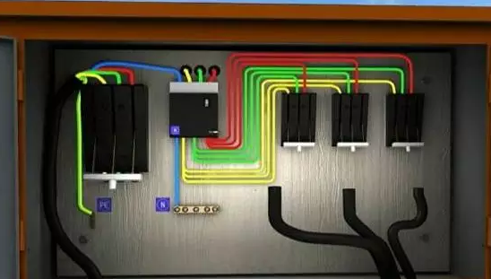

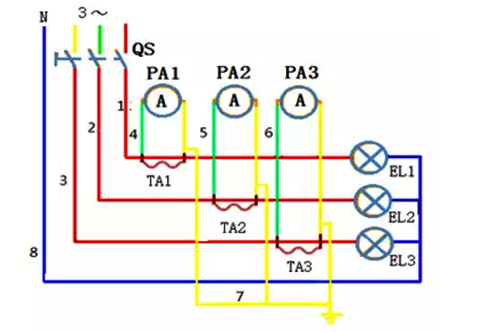

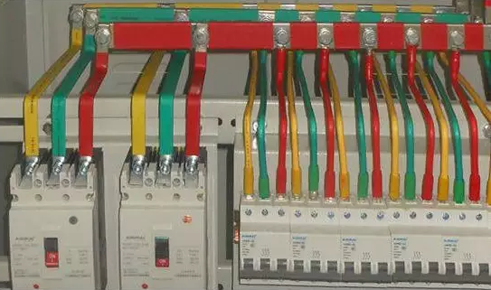

交流三相电路导线颜色

②用双芯导线或双根绞线连接的交流电路:红黑色并行。
③直流电路
正极:棕色;负极:蓝色;接地中线:淡蓝色。
④半导体电路
半导体三极管的集电极:红色;基极: 黄色;发射极:蓝色。
半导体二极管和整流二极管的阳极:蓝色;阴极:红色。
可控硅管的阳极:蓝色; 控制极:黄色; 阴极:红色。
双向可控硅管的控制极:黄色;主电极:白色。
⑤整个装置及设备的内部布线
一般推荐:黑色; 半导体电路:白色;
有混淆时:容许选指定用色外的其它颜色(如:橙、紫、灰、绿蓝、玫瑰红等)。
⑥具体标色时
在一根导线上,如遇有两种或两种以上的可标色,视该电路的特定情况,依电路中需要表示的某种含义进行定色。

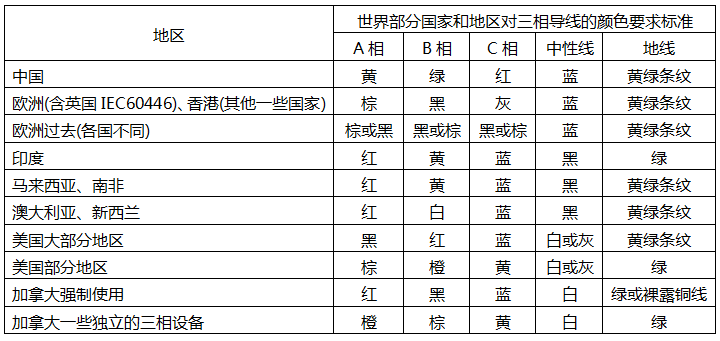

附表:世界各国对三相导线颜色要求标准
世界各国对三相导线颜色要求标准
