S7-300在变压器注油控制中的应用

2018/3/13 15:02:01 人评论 次浏览 分类:PLC应用  文章地址://www.e-cumulus.com/tech/1841.html

某企业原变压器注油系统不能根据不同型号变压器调节管路注油流量,针对这种缺点,昌晖仪表设计了一套以西门子S7-300 PLC为控制器,PROFIBUS现场总线为通讯方式的分布式I/O控制系统。实现对不同型号变压器注油流量的自动控制,昌晖仪表对变压器注油自动控制系统做介绍。

1、控制系统设计

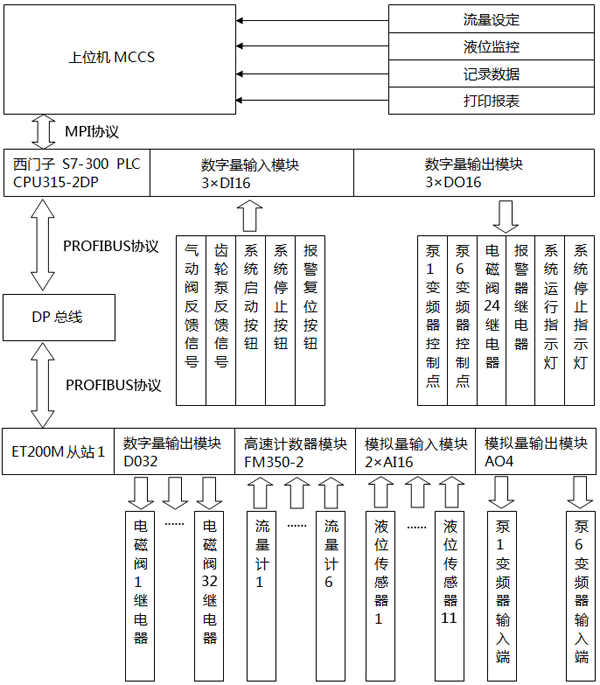

针对厂方滤油工艺,采用西门子S7-300PLC控制器搭建PROFIBUS分布式I/O控制系统,控制系统结构如图1所示。
变压器注油控制系统机构图
图1   变压器注油控制系统机构图

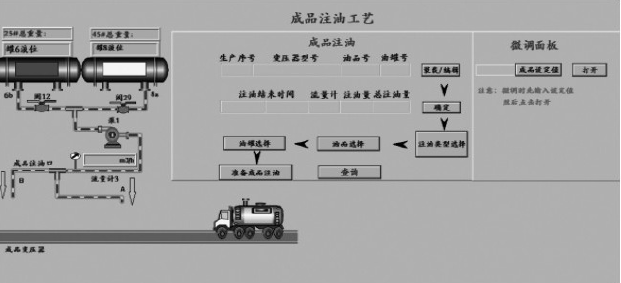

控制系统以CPU315-2DP为主站,通过现场总线Profibus与从站分布式I/O控制器ET200M通讯。上位机监控界面由MCGS软件开发,主要包括成品滤油监控界面、试验滤油监控界面、成品注油监控界面、试验注油监控界面和油罐实时液位监控界面,图2是成品注油画面。
变压器注油控制系统机构图监控界面
图2   变压器注油控制系统机构图监控界面

对于流量的PID控制,在OB35块中调用系统功能块FB41来实现,设置OB35循环中断的时间为1s,FB41块的采样时间为1s,通过现场调试,将人工试凑法整定好的三个PID参数,即比例系数、积分时间常数、微分时间常数赋给FB41块。

昌晖仪表设计的变压器注油自动控制系统以西门子CPU315-2DP为主站,ET200M为从站,通过现场总线Profibus实现通讯的变压器油路控制系统。在实际应用中发现,设计的控制系统满足工业生产要求,并且具有系统调节时间短,超调量小的优点。
