文章介绍白云石磨粉机自动给料系统结构工艺特点，以及采用昌晖仪表制造有限公司单相电流表对电磁振动给料机自动给料控制的电气控制技术方案。
1、白云石磨粉机自动给料系统结构及工艺

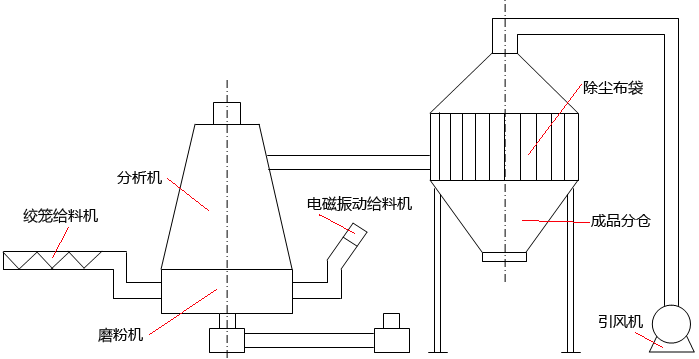

某矿业公司白云石磨粉机自动给料系统的结构如图1所示。
图1 白云石磨粉机自动给料系统的结构
白云石磨粉机自动给料系统主要由绞笼给料机、电磁振动给料机、分析机、磨粉机、除尘布袋、成品粉仓、引风机等组成。磨粉机把小块白云矿石磨成符合要求的粉末。该系统有两台给料机(一般的为一台)，以电磁振动给料机为主给料机，绞笼给料机为辅助给料机。给料机负责把小块的白云石送入磨粉机内。引风机把磨粉机内的粉末抽出。分析机通过调整转速对从磨粉机中抽出的粉末进行分级。转速越快，分出的粉末颗粒越细;转速越慢，分出的颗粒越粗。分级后的粉末经布袋除尘后排入到成品粉仓，再打包待售。
2、给料机的控制电路
①设备选型
磨粉机和引风机的电动机型号相同，为Y225M-4，55kW。绞笼给料机电动机型号Y100L1，2.2kW。分析机电动机型号Y160M-4，11kW。风机采用星三角起动，磨粉机采用变频调速，配套变频器为2.2kW变频器。电磁振动给料机控制器型号为JH1A-40。

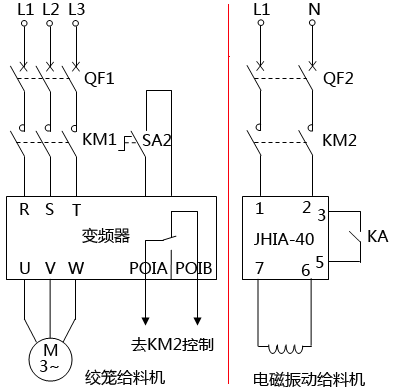

②两台给料机的供电控制电路绞笼给料机及电磁振动给料机由JH1A-40控制器控制，两者都正常工作才能给料。主电路如图2所示。
图2 主电气图

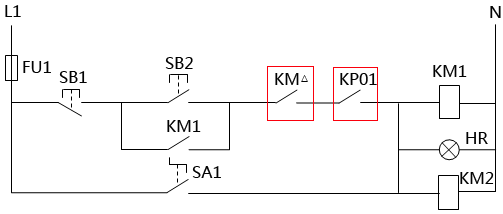

两台给料机的供电控制电路如图3所示。
图3 两台给料机电气控制电路
KM△常开接点是Y-△起动引风机的△接法接触器的辅助常开接点。当引风机起动完成后，KM△吸合。KP01常开接点是磨粉机变频器输出继电器1的常开接点，当磨粉机变频器运行时，KP01常开接点闭合。所以，当引风机和磨粉机起动完成后，KM△和KP01常开接点闭合。在风机与磨粉机运行时，按SB2按钮，接触器KM1和KM2吸合，绞笼机变频器和电磁振动给料机送电，等待开机。停止给料时，按SB1按钮，KM1和KM2释放。绞笼和电磁振动给料机工作时，指示灯HR亮。当引风机和磨粉机工作，KM△和KP01线路有问题，导致KM1和KM2不能吸合时，可把旋钮开关SA1打到闭合位置，使KM1和KM2吸合。
变频器没有设定的参数为变频器默认参数。SA2为绞笼给料机变频器开机和停机旋钮，闭合时开机，断开时停机。
3、绞笼给料机变频器的参数
设定绞笼给料机变频器的参数设定如表
绞笼给料机变频器的参数设定
功能代码 功能 设定值 说明
A0.01 运行指令通道选择 1 端子指令通道
A0.02 键盘及端子设定频率 0 有效且记忆
A0.11 加速时间 10 ——
A0.12 减速时间 10 ——
A1.06 停机方式选择 1 自由停机
A2.01 电动机额定功率 2.2 ——
A2.02 电动机额定频率 50 ——
A2.03 电动机额定转速 1470 ——
A2.04 电动机额定电压 380 ——
A2.05 电动机额定电流 4.4 ——
A4.01 转矩提升 4% ——
A5.01 X1端子功能 1 正转运行停止
A6.02 继电器1输出选择 2 变频器正在运行
A0.16 电动机参数自学习 2 静止学习
4、昌晖电流表对电磁振动给料机自动给料的控制

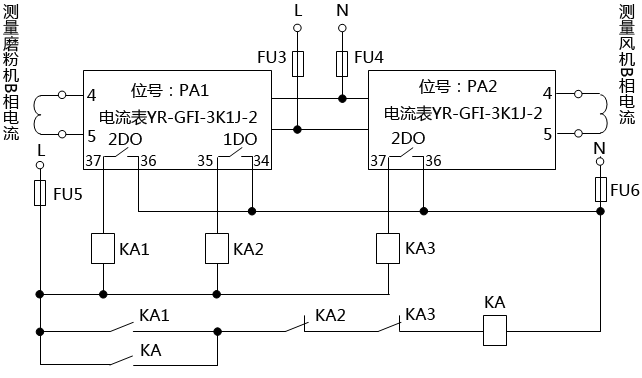

电磁振动给料机由JH1A-40控制器控制。供电正常的情况下，电磁振动给料机开机与停机由中间继电器KA控制。KA、KA1、KA2、KA3为JZC1-44型，线圈AC220V。电磁振动给料机的控制电路如图4所示。
图4 电磁振动给料机的控制电路
KA、KA1、KA2、KA3继电器由昌晖仪表制造有限公司生产的电流表(//www.e-cumulus.com/product/834.html)PA1和PA2控制，电流表型号为YR-GFI-3K1J-2。TA1、TA2分别为磨粉机、风机电流互感器。PA1的2DO设定为下限报警。PA1的2DO吸合动作电流为75A，释放电流为75.5A。PA1的1DO设定为上限报警，吸合电流为96A，释放电流为95.5A。PA2的2DO设定为下限报警吸合电流为30A，释放电流为30.5A。这些参数由YR-GFI-3K1J-2设定实现。
风机起动后，电流大于30A，PA2的2DO不会吸合，2DO常闭接点闭合。当磨粉机内料少、磨粉机电流下降到75A时，PA1的2DO吸合。随后，KA吸合，将2DO常开接点短接闭锁。
KA吸合后，电磁振动给料机开始给料，磨粉机电流开始上升，上升到96A时，PA1的1DO吸合，其常闭接点断开，中间继电器KA释放，电磁振动给料机停止给料。磨粉机电流慢慢下降，降到95.5A时，PA1的1DO释放，其常闭接点闭合。当磨粉机电流下降到75A时，PA1的2DO又吸合，电磁振动给料机又开始给料。如此循环往复，电磁振动给料机连续不断地给料。
5、昌晖电流表的参数设定
①单相电流表输入信号设定。
②单相电流表量程设定。
③单相电流表PA1的1DO的报警值及回差设定。
④单相电流表PA1的2DO报警值及回差设定。
⑤单相电流表PA2的1DO报警值及回差设定。
该套白云石磨粉机自动给料系统已经使用多年，从未出过故障。它的优点是:调节方便，动作准确，可靠性高。
作者：陶波(江西新余钢铁集团第一炼铁厂)
