一体化温度变送器接地实战篇

2018/3/1 14:10:47 人评论 次浏览 分类:变送器  文章地址://www.e-cumulus.com/tech/1807.html

自动化仪表中我们通常通过电缆中的屏蔽层降低电磁干扰感应电流。屏蔽层可将电流引入大地,使其远离引线和电子元件。如果一体化温度变送器接地充分,实际上只有少量电流会进入一体化温度变送器。如果一体化温度变送器接地不好或未接地,屏蔽层与一体化温度变送器外壳之间以及屏蔽层与元件端的大地之间将会产生电压。温度变送器可能无法补偿这个电压,导致通讯中断且/或发出报警。此时屏蔽层未将电流引离一体化温度变送器,相反电流将通过温度传感器引线进入温度变送器电路,干扰电路工作。

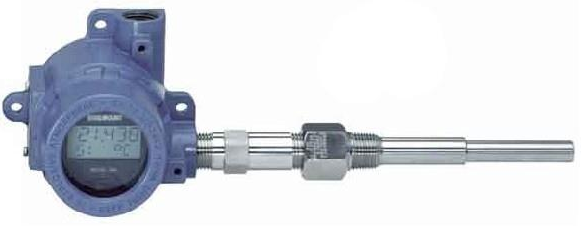

一体化温度变送器
在API RP 552 1994中20.7章节中有这样一段话:
“Where shielded thermocouple wire is used, it is considered desirable to ground the shield near the point at which the circuit is grounded. For grounded-junction thermocouples, this ground point is at the thermocouple head. For ungrounded-junction thermocouples, this ground point is at the DES equipment in the termination room. Extreme care must be taken on cathodically protected equipment to tape back the shield at the termination room end to assure it does not contact metal. Multiple thermocouple pairs may have an overall shield. The same care should be used as above.”
有兴趣的朋友可以阅读一下API RP 552 1994中的20节Installation Of Grounding For Electronic Systems。

为确保正确接地,一体化温度变送器接地应满足以下要求:

①屏蔽线应修剪平整且不接触温度变送器的电子装置外壳。
②若屏蔽电缆通过接线盒走线,则应连接到下一段屏蔽层。
③在电源端妥善接地。

这三个方面的接地要求在实际工业应用中,一体化温度变送器接地会有三种不同的接地方式,大家一起学习一下:

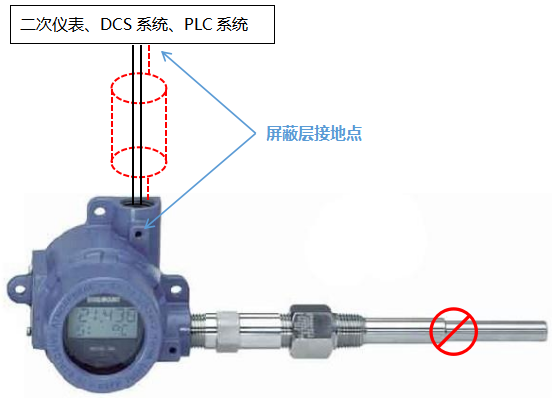

1、一体化温度变送器接地方式一
①把传感器接线的屏蔽层连接到温度变送器外壳上。
②确保传感器的屏蔽层与周围可能接地的装置电隔离。
③在电源侧把信号接线的屏蔽层接地。
一体化温度变送器接地方式一

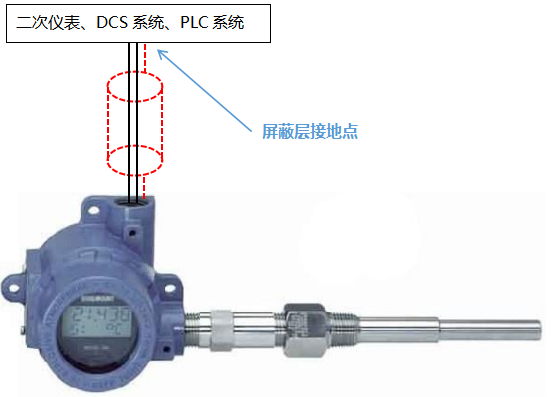

2、一体化温度变送器接地方式二
①把信号接线的屏蔽层连接到传感器接线的屏蔽层。
②确保两个屏蔽层连接到一起,并且与温度变送器外壳电隔离。
③仅在电源侧把屏蔽层接地。
④确保传感器的屏蔽层与周围的已接地装置电隔离。
⑤把屏蔽层连接起来,并与温度变送器电隔离。
一体化温度变送器接地方式二

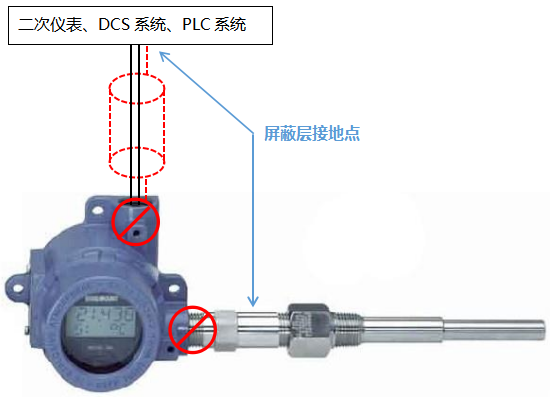

3、一体化温度变送器接地方式三
①如有可能,在传感器处把传感器接线的屏蔽层接地。
②确保传感器接线和信号接线的屏蔽层与温度变送器外壳电气隔离。
③不要把信号线的屏蔽层连接到传感器接线的屏蔽层上。
④在电源侧把信号接线的屏蔽层接地。
一体化温度变送器接地方式三
作者:温度变送器 //www.e-cumulus.com/product/293.html
