工业用的热电偶如果发现其热电性质不稳定或者测量要求较高时,也可以进行退火处理。廉金属热电偶一般采用热电偶退火炉退火,工业上最常用的镍铬-镍硅热电偶可以使用退火炉在900℃左右温度下进行退火,当镍铬-镍硅热电偶的电极直径小于0.5mm时,退火温度应保持在600℃左右,退火时间一般为2个小时,具体时间可以根据情况来确定。退火完成后切断电源热电偶,随退火炉慢慢冷却。

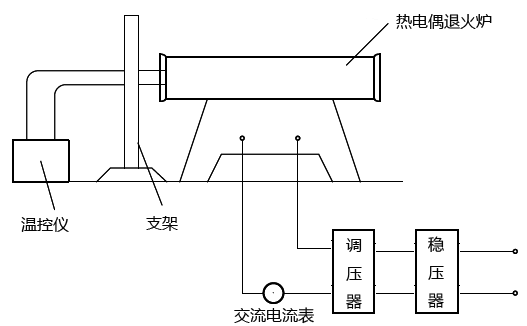

热电偶退火炉退火示意图

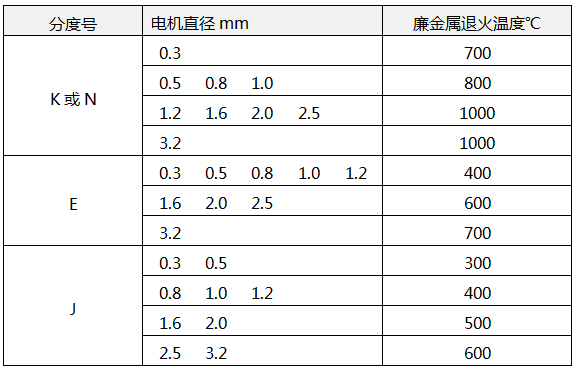

廉金属热电偶退火相关技术要求应遵循JJG 351-1996《工作用廉金属热电偶检定规程》的规定:经外观检查合格的新制热电偶,在检定示值前应在最高检定点温度下退火2小时。为方便大家查阅廉金属热电偶退火温度,昌晖仪表以表格形式展示如下:
现在JJF1637-2017廉金属热电偶校准规范已替代JJG 351-1996工作用廉金属热电偶检定规程,规范中删除了新制热电偶校准前的退火工作。
新制的廉金属热电偶,特别是新制的铠装廉金属热电偶,由于存在内部应力不均匀等情况,其热电性能常常出现不稳定的情况,所以在检定新制廉金属热电偶,特别是新制廉金属铠装热电偶时最好先进行退火处理。
目前工业生产中使用的热电偶工作环境一般都比较恶劣,因此热电偶的报废率非常高。进行合理的热电偶焊接、热电偶清洗和热电偶退火处理可以增加热电偶热电性能的稳定性,延长热电偶的使用寿命,增加热电偶的检定合格率,有效降低企业在热电偶购买方面的投入,降低企业生产成本,增加企业利润。
共有访客发表了评论
网友评论
