手操器与电动阀配套实际就是与电动执行机构配套，与阀门无关。电动阀由电动执行器和阀门两部分组成，常见的电动执行器有直行程电动执行机构、角行程电动执行机构和多回转电动执行机构几种，昌晖仪表在本文分享从九个方面确定电动阀配套手操器型号的思路和方法。
1、根据电动执行机构控制方式确定手操器输出方式
电动执行器有直行程电动执行机构、角行程电动执行机构和多回转电动执行机构三种，我们就分别来说说手操器选型细节：
①与直行程、角行程电动执行机构配套的手操器的输出如何确定？
来自电动执行器外部的控制信号(控制信号为PID调节器或手操器的电流输出)接入伺服放大器，再由伺服放大器将控制信号转换为正转/反转开关量输出控制正反转执行器电机后输出位移推力(直行程)或转角力矩(角行程)，驱动阀门动作。不难看出，伺服放大器是介于控制信号和执行器电机之间的中间装置，伺服放大器可独立存在，也可以和执行机构集成在一起或将手操器与伺服放大器集成在一起。
A、电子式/智能型直行程或角行程执行机构需要手操器输出4-20mA信号

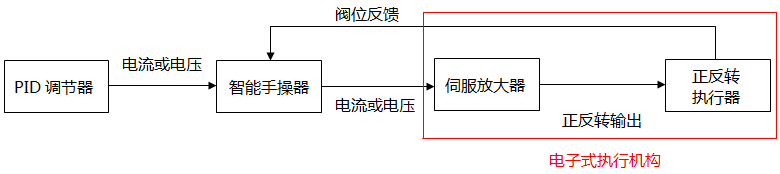

电子式/智能型直行程或角行程执行机构已将伺服放大器集成到执行机构内，外部输入4-20mA信号执行机构即可动作，故要求手操器输出4-20mA信号。
B、正反转直行程或角行程执行机构需要手操器输出电流信号或开关量正转/反转控制信号
a、如果伺服放大器独立存在，则手操器输出4-20mA

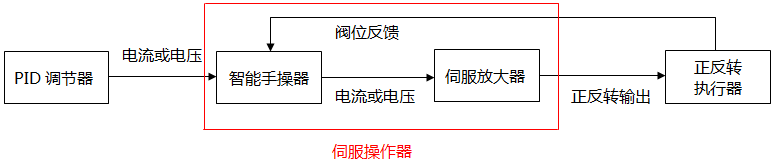

b、如果伺服放大器集成在手操器内，则应选用伺服手动操作，该手操器输出正转/反转控制信号。
②与多回转电动执行机构配套的手操器
多回转电动执行机构通常以AC380V电源为驱动能源，其电气控制部分为典型电动机正反转控制电路，多回转电动执行机构通过外部接入正转启动、反转启动和停止三个开关量控制信号来实现执行器电机控制和停止，一般选用按钮，可不使用手操器。
2、根据电动执行机构阀位反馈信号确定手操器阀位反馈输入类型
电动执行机构阀位反馈通常为电流信号或电阻信号(来自执行器上的一个多圈电位器，电阻变化范围一般在0-1kΩ)，则手操器的反馈信号输入类型必须和执行器阀位反馈输出类型完全一致才能显示阀位开度。
3、按需要选择手操器外形尺寸

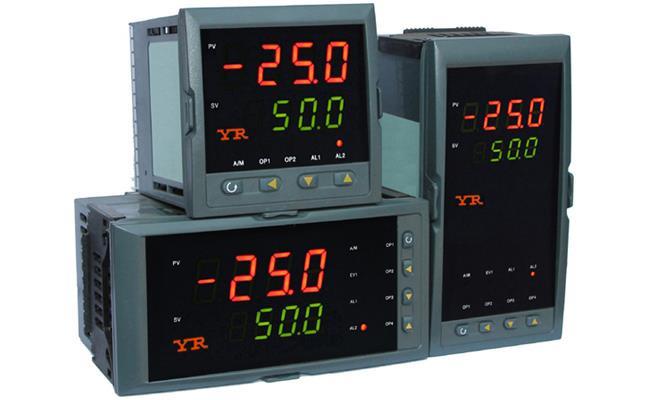

手操器一般有160×80mm、80×160mm、96×96mm、72×72mm、96×48mm、48×96mm六种外形，用户自己安装空间需求确定手操器外形。
4、确定手操器供电电源电压
手操器供电电源有交直流220V和DC24V可供用户选择
5、根据PID调节器输出确定手操器控制输入类型
手操器控制输入类型与PID调节器的输出一致。部分工况之用手操器直接操作电动阀，则不用考虑手操器控制输入类型。
6、手操器上的报警是标配，用户不用考虑
7、手操器自动/手动状态输出
手操器可以输出一路自动/手动状态的开关量信号，用于远程监测手操器手动或自动状态。昌晖仪表的手操器有这功能，国内很多厂家的手操器没有此功能。
8、手操器通讯功能
手操器通讯功能属于用户选件，常规手操器都不带通讯口。
9、远程控制信号改变手操器手动/自动工作状态
手操器输入一个开关量信号，可远程改变手操器手动/自动工作状态。这是昌晖手操器具有的一个功能，多数厂家手操器无此功能。
手操器选型示例
1、电动阀配套智能型电动执行机构，执行机构控制输入4-20mA，电动阀阀位反馈输出4-20mA(阀位反馈信号需要分一路送到其他工位)，仪表盘开孔152×76mm，仪表电源AC220V。
根据要求手操器选型型号为YR-GFY835-022-12/12-HLNN-N-N-T
2、给水调节阀阀配套转反转电动执行机构，电动阀阀位反馈输出4-20mA，仪表盘开孔76×152mm，仪表电源AC220V
根据要求应选用伺服操作器，手操器选型型号为YR-GFYS835-010-12/12-HLNN-N-N-T
昌晖仪表手操器产品页面//www.e-cumulus.com/product/list_74.html，看看不同的手操器你是否轻松选型了？能很快完成，则本文你读懂了；如不行那就直接联系昌晖仪表技术支持，大家一起交流和进步。
