如何判断三相异步电动机的磁极对数和转速

2017/10/7 16:08:29 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/1569.html

昌晖仪表在本文介绍三相异步电动机转速、磁极对数和电源频率之间的计算公式和使用万用表判断三相异步电动机磁极对数的方法。

对于三相异步电动机,其转速n、磁极对数p和电源频率f之间的关系近似为n=60×f/p(也可用p=60×f/n或f=p×n/60)。电动机铭牌一般不标准磁极对数p,但会标注转速n和电源频率f,根据p=60×f/n可求出磁极对数,例如电动机的转速为1440r/min,电源频率为50Hz,那么该电动机的磁极对数p=60×f/n=60×50/1440≈2。

如果电动机铭牌脱落或磨损,无法了解电动机的转速,也可使用万用表来判断。在判断时,万用表选择直流50mA以下的档位,红、黑表笔接一个绕组的两个接线端,如图2所示,然后匀速旋转电动机转轴一周,同时观察表针摆动次数,再根据n=60×f/p即可求出电动机的转速。
用万用表判断电动机的磁极对数

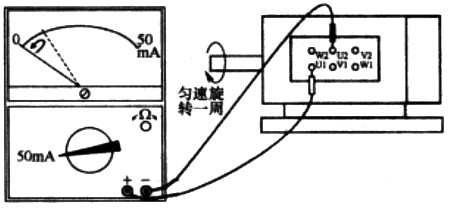

图1 用万用表判断电动机的磁极对数
