气动执行机构、电动执行机构和液动执行机构特点及应用

2017/9/4 19:18:23 人评论 次浏览 分类:控制阀  文章地址://www.e-cumulus.com/tech/1515.html

执行机构即阀门驱动装置,其功能是调节阀门的开度位置以控制工艺流体。在开关型隔断阀的应用中其位置仅是开或关,而在调节型控制阀的应用中其位置可处于行程中任何位置。为了有效的操作,执行机构必须有足够的动力以对控制信号产生可靠、精确和快速的反应。在信号或动力源失效的情况下,执行机构可将阀门返回到预先确定的位置或将阀门保持在现有的位置。为了满足工艺流程、可靠性和经济上的要求,正确的选择执行机构的规格和类型是非常重要的。

执行机构按照动力源不同可分为气动执行机构、电动执行机构和液动执行机构。气动执行机构以压缩空气作为动力源,是使用最为广泛的执行机构。针对不同的应用特点,气动执行机构发展出不同的结构形式,分为薄膜式、活塞式、箱体式、拨叉式、叶片式等。电动执行机构是以电源作为动力源,电机输出动力通过齿轮传动机构驱动阀门设备。液动执行机构是以液压油为动力源,要配备液压站和输油管路,在此基础上又发展出电液动执行机构是将电机、油泵、电液伺服阀集成于一体。云南昌晖仪表制造有限公司对这几种执行机构的特点和比较如下。

气动执行机构特点
1、动作速度:动作速度快
2、可靠性:气动执行机构可靠性高,能够适应频繁启停高频动作,负荷变化对执行机构没有影响
3、安全阀位无需外界动力:失去动力源或控制信号时可实现安全阀位动作,全开、全关或保持位置不变
4、调节控制:配置智能定位器,可实现智能闭环控制,控制精度高,可设置输出特性曲线等高级诊断功能,支持数字总线通讯
5、环境适应性:以气缸为主题,所以可以承受高温、粉尘多、空气污浊等恶劣环境条件。一压缩空气作为动力源,气动执行机构适用于防爆的危险区域,适合应用于石化、石油、油品加工等行业。
6、初期投资:设备技术成熟,标准化,安装施工方便,工程投资少
7、维护:气动执行机构结构简单,易于操作,故障率低,维护量少,使用寿命长

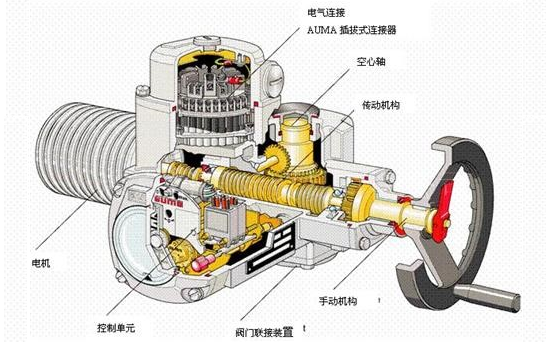

电动执行机构

电动执行机构特点
1、动作速度:电动执行机构电机通过齿轮减速箱输出力矩,动作速度相对较慢
2、可靠性:频繁启停,电机发热,会导致过热保护。负载瞬间波动增大会造成过力矩保护。过热或过力矩保护会导致执行机构拒动。过热或过力保护会导致电动执行机构拒动。如果选型采用小电机带大齿轮箱,小马拉大车,电机故障率高
3、安全阀位与外界动力:失去动力源时只能保持原位
4、调节控制:控制精度高,可设置输出特性曲线等高级诊断功能,支持数字总线通讯
5、环境适应性:以电机为主体,含大量电子元件,使用交流电源作为动力源,高温环境和防爆危险区域不推荐使用电动执行机构
6、初期投资:设备技术成熟,标准化,安装施工方便,工程投资少
7、维护:电动执行机构结构复杂,故障率高,维护量大

液动执行机构特点
1、动作速度:工作压力高,动作速度非常快
2、可靠性:可靠性高,能够适应频繁启停高频动作,负载变化对执行机构没有影响
3、安全阀位与外界动力:液动执行机构失去动力源或控制型号时可实现安全阀位动作,全开、全关或保持位置不动
4、调节控制:控制精度非常高,动作平稳,可设置输出特性曲线等高级诊断功能,支持数字总线通讯
5、环境适应性:一高压液压油作为动力源,高温环境和防爆危险区域不推荐使用液动执行机构,液动执行机构的使用范围最小只有大型的、特殊的工程才会专门建造并使用液动执行机构。
6、初期投资:液动执行机构要配置液压站和输油管道,这造成液压执行机构相对电动执行机构和气动执行机构来说,一次性投资更大,安装工程量也更多
