电流互感器接线和选用[深度好文]

2017/8/30 19:28:37 人评论次浏览分类：电工基础文章地址：//www.e-cumulus.com/tech/1509.html

电流互感器通常与电能表、电流表、多功能电力仪表及保护继电器等连接、如果电流互感器接线错误，会造成计量不准确、继电保护装置不能反映网络中的故障而误动或拒动。另外，电流互感器选用不当，同样会造成上述情况。因此，采用正确的接线方式和选择合适的电流互感器十分重要。

1、电流互感器各端子的标志
电流互感器一次侧端子为L1、L2，二次侧端子为K1、K2。其含义为当一次侧电流为L1流向L2时，二次侧电流对互感器二次
侧负荷为K1流向负荷再流向K2，即对于二次负荷K1与L1，K2与L2为同名端。

2、电流互感器正确接线
如图纸中有极性端子的代号，应对应电流互感器上端子标志接线。如图纸上没有同名端标志，应按L1与K1、L2与K2为同名端进行接线。

电流互感器一次侧接法和同名端的标注如图1所示。但一般一次侧按L1流向L2安装，二次侧的K1端接电流表(或多功能电力仪表、继电器）的电流流入端，K2端接流出端并接地。

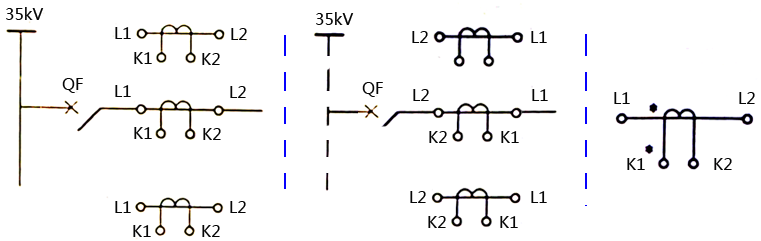

电流互感器一次侧接线和同名端标注
图1(a)为电流互感器一次侧接法              图1(b)电流互感器一次侧接法                    图1(c)同名端的标注
图1 电流互感器一次侧接线和同名端标注

3、电流互感器正确接地
电流互感器的外壳和二次回路应接地。二次回路接地的原则是一点接地，通常习惯在“-”端接地，不允许两点或多点接地，以免形成回路或短路。在三相电路中常用2台或3台电流互感器组成一组。实际使用中常将它们的二次回路按一定的接线方式接成星形、不完全星形、两相差接或三相三角形等。这时应特别注意：在整个二次回路上采用一点接地，习惯上选在二次回路中性点或公共端。

4、电流互感器与电流继电器的四种接线及接线系数
(1)电流互感器四种接线方式
①电流互感器一相式接线
如图2(a)所示。其二次侧电流线圈通过的电流，反映一次电路对应相的电流。常用在负荷平衡的三相电路中测量电流，或在继电保护中作过负荷保护。

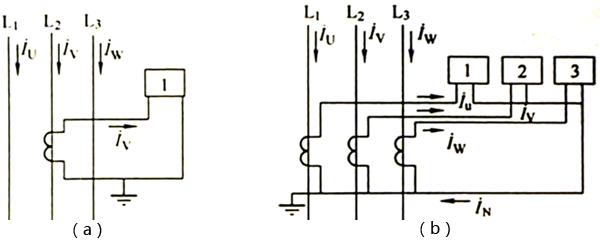

图2(a) 电流互感器一相式接线                    图2(b) 电流互感器三相Y形接线

②电流互感器三相Y形接线
电流互感器三相Y形接线又称完全星形接线。如图2(b)所示。其三个电流线圈通过的电流，正好反映各相的电流。它广泛用在负荷不论平衡与否的三相电路中，特别广泛用于三相四线制系统，包括TN-C系统、TN-S系统或TN-C-S系统中供测量用。也常用于继电保护中作过电流保护、差动保护等。

③电流互感器两相V形接线
电流互感器两相V形接线又称为两相两继电器接线或不完全星形。如图2(c)所示。其继电器中流过的电流就等于电流互感器二次电流，反映的是相电流。又由Ìu+Ìw=-Ìv。可知，电流互感器二次侧公共线上的电流，正好是未接电流互感器的V相的二次电流，因此这种接线的三个电流线圈，分别反映了三相的电流。它广泛用于中性点不接地而负荷不平衡与否的三相三线制电路中，供测量三个相电流之用。也常用于继电保护中作过电流等保护。

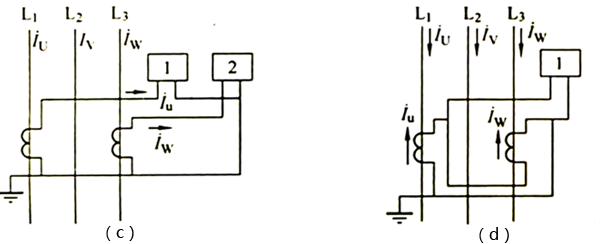

图2(c)为电流互感器两相V形接线                               图2(d)为电流互感器两相电流差接线

④电流互感器两相电流差接线
电流互感器两相电流差接线又称为两相一继电器接线。如图2(d)所示。其二次侧公共线流过的电流，等于两个相电流的矢量差。它多用于三相三线制电路的继电保护中作过电流等保护。

(2)四种接线方式的接线系数
各种接线方式的接线系数Kjx由公式计算：Kjx=Ij/I2，式中Ij为实际流入继电器的电流(单位：A)；I2为电流互感器的二次电流(A)。

对于一相式、三相Y形和两相V形[图2(a)、图2(b)、图2(c)]：在正常运行与相间短路时，Ij=I2，故Kjx=1。

对于两相电流差接线[图2(d)]：在正常运行与三相短路时，Ij=I2，故Kjx=；UW两相短路时，Ij=2I2，Kjx=2；UV和VW两相短路时，Ij=I2，Kjx=1。

5、不同接线方式下在各种故障时的电流分配和矢量图
利用表1～表4也可计算接线系数Kjx。表中Ij1、Ij2、Ij3分别为流入继电器1、2、3的电流。单相接地电流最小值为Id.min。

当保护装置的灵敏度不能满足要求时，需采取补救措施，如过流保护加装低电压启动等。后备保护的灵敏度不能达到要求时，可适当降低要求，如缩短后备保护作用的范围等。另外还可以采用无选择性动作而用自动重合闸弥补等。

表1 互感器与继电器星形接线在各种故障时的电流分配和矢量图
